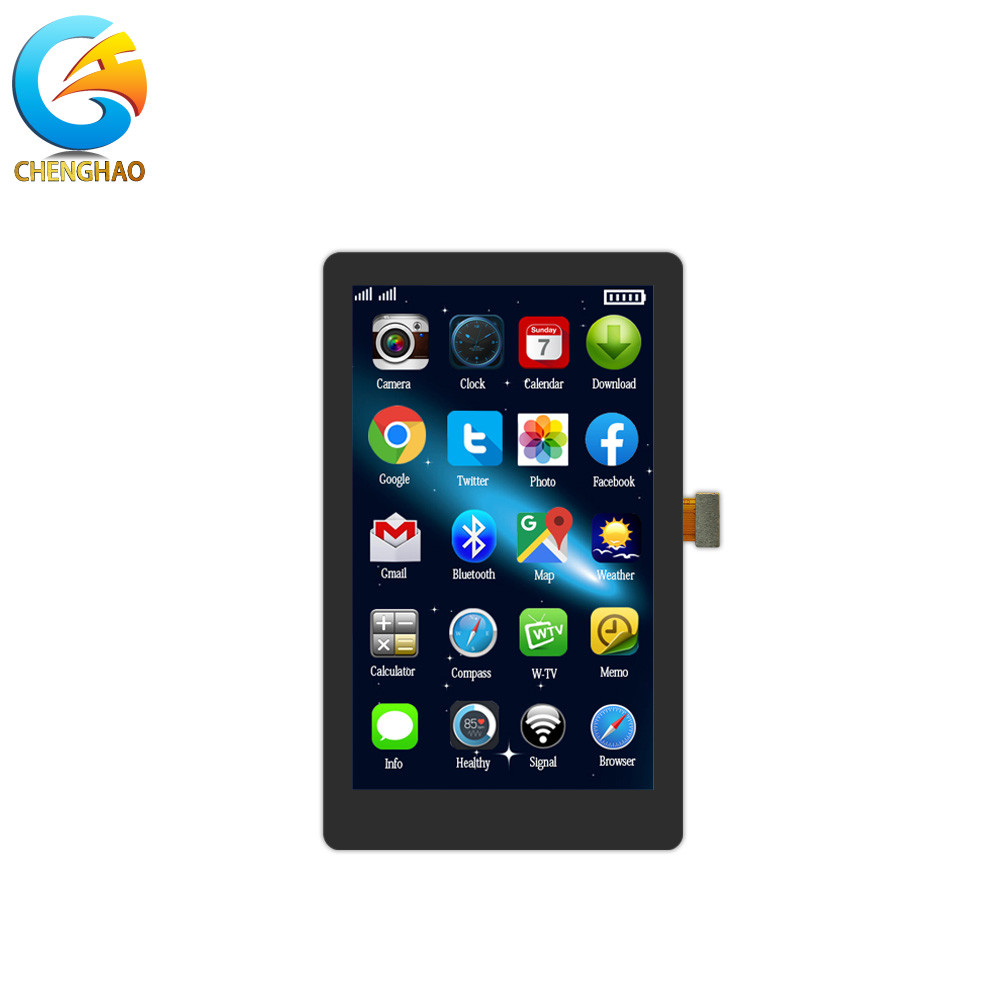

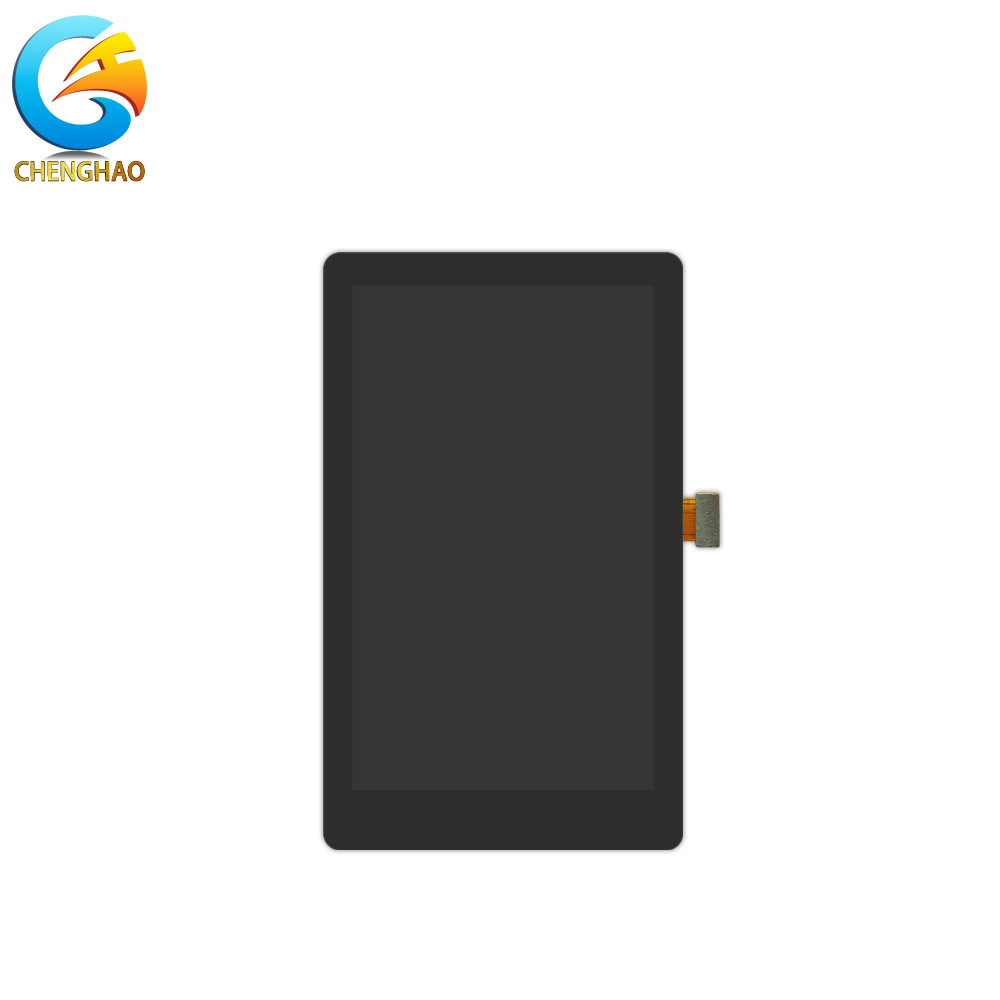

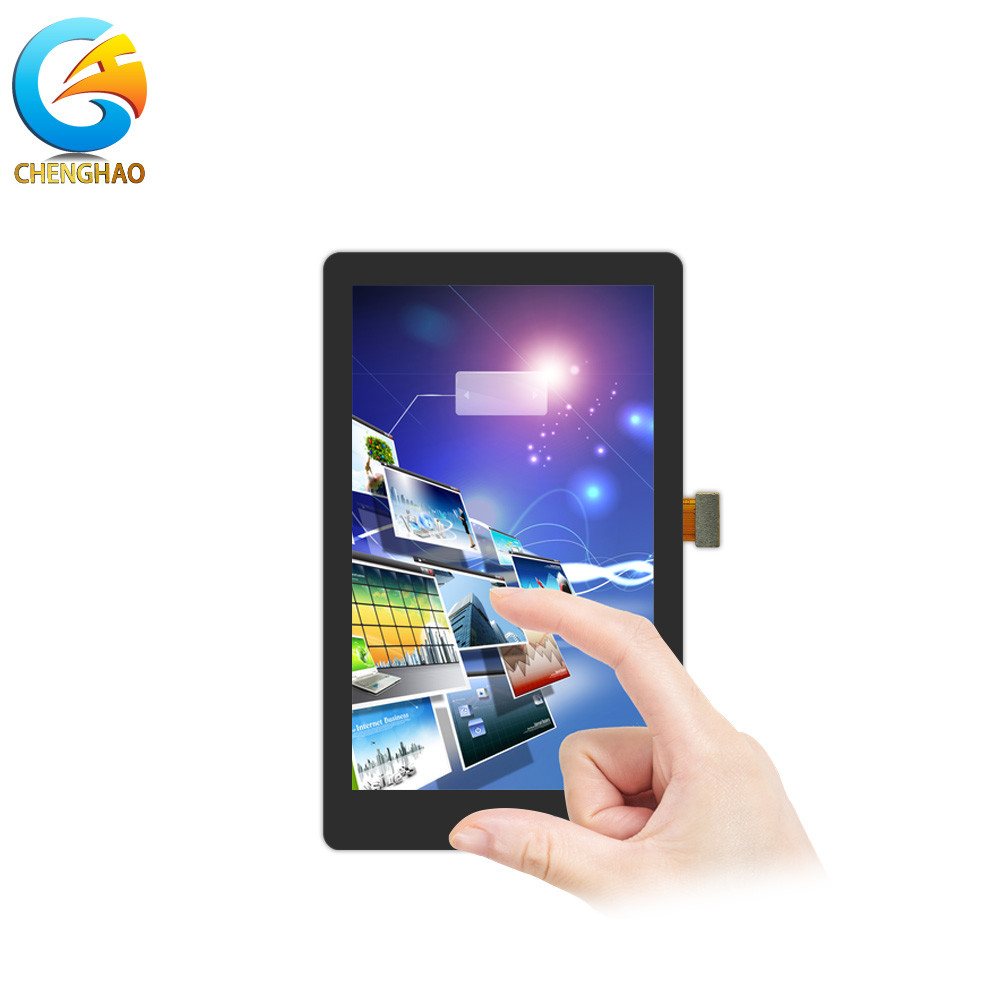

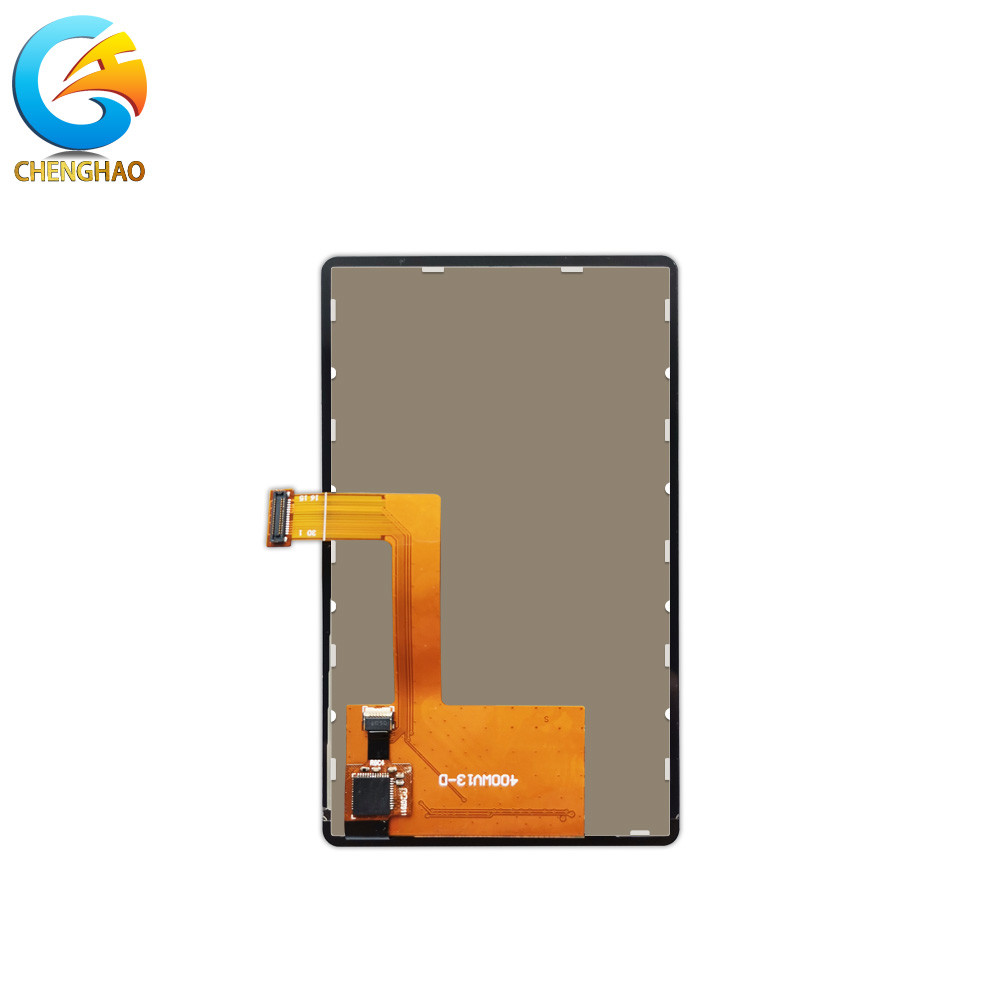

3,95 módulo resistente de Tft Lcd del pixel del panel táctil 480x800 de la pulgada ST7701S TFT

Descripción de producto

Modificado para requisitos particulares 3,95 pulgadas - alta pantalla táctil de la resolución toda la visión libre

Pixel de la dirección 480x800

Categoría de producto de la compañía

La exhibición OPTOELECTRÓNICA de CHENGHAO TFT es un proveedor profesional de la pantalla LCD color, proveyendo de clientes los servicios modificados para requisitos particulares para las diversas pantallas LCD color tamaño pequeño entre 1.1~10.1 pulgadas. Las categorías de producto que ofrecemos son como sigue: pantalla de visualización del tft de 1,1 pulgadas, pantalla de visualización del tft de 1,14 pulgadas, pantalla de visualización del tft de 1,44 pulgadas, pantalla de visualización del tft de 1,47 pulgadas, pantalla de visualización del tft de 1,5 pulgadas, pantalla de visualización del tft de 1,54 pulgadas, pantalla de visualización del tft de 1,77 pulgadas, pantalla de visualización del tft de 1,8 pulgadas, pantalla de visualización del tft de 2,0 pulgadas, pantalla de visualización del tft de 2,1 pulgadas, pantalla de visualización del tft de 2,2 pulgadas, pantalla de visualización del tft de 2,31 pulgadas, pantalla de visualización del tft de 2,4 pulgadas, pantalla de visualización del tft de 2,8 pulgadas, pantalla de visualización del tft de 3,0 pulgadas, pantalla de visualización del tft de 3,2 pulgadas, pantalla de visualización del tft de 3,5 pulgadas, pantalla de visualización del tft de 3,9 pulgadas, pantalla de visualización del tft de 3,95 pulgadas, pantalla de visualización del tft de 3,97 pulgadas, pantalla de visualización del tft de 4,0 pulgadas, pantalla de visualización del tft de 4,3 pulgadas, pantalla de visualización del tft de 4,41 pulgadas, pantalla de visualización del tft de 4,5 pulgadas, pantalla de visualización del tft de 5,0 pulgadas, pantalla de visualización del tft de 5,5 pulgadas, pantalla de visualización del tft de 6,0 pulgadas, pantalla de visualización del tft de 6,8 pulgadas, pantalla de visualización del tft de 7,0 pulgadas, pantalla de visualización del tft de 8,0 pulgadas, pantalla de visualización del tft de 9,0 pulgadas, pantalla de visualización del tft de 10,1 pulgadas.

1. Especificación de la pequeña pantalla LCD táctil

2. detalle rápido de la pequeña pantalla LCD táctil

(1) notas de TFT

• TIPO DE EXHIBICIÓN:                    3,97" TFT/IPS
• DIRECCIÓN DE VISIÓN:         TODOS
• IMPULSIÓN IC DEL LCD:                     ST7701S
• MODO DEL POLARIZADOR:            TRANSMISSIVE/NEGATIVE
• TEMPOREROS DE FUNCIONAMIENTO:             -20°C~+70°C
• TEMPOREROS DEL ALMACENAMIENTO:                 -30°C~+80°C
• TOLERANCIA DE UNMARKER:  ±0.20
• Conector de Recomnend:         HACHA 530124
• REQUISITOS EN LA PROTECCIÓN DEL MEDIO AMBIENTE: RoHS

(2) notas del CTP

• LENS+ ITO Film +FPC+adhesive:
  1. ITO Film:             0.45m m
  2. VIDRIO DE LA LENTE:    1.1m m
  3. IC:                       GT911
• Voltaje de la operación:       2.8V ~ 3,3 V
• Transmitencia:             el ≥87%
• La dureza de la cubierta:    6H
• Temporeros de la operación:         -20~70℃, derecho del ≤ el 90%
• Temporeros del almacenamiento:            -30~80℃, derecho del ≤ el 90%

3. Descripción de la pequeña pantalla LCD táctil

El modelo de exposición CH400WV13A-CT de ChengHao es un transistor de película fina activo de la matriz del color (TFT)

pantalla de cristal líquido (LCD) que utiliza el silicio amorfo TFT como dispositivo que cambia. Este modelo

se compone de un panel de TFT LCD, IC de conducción, un contraluz del alto brillo, un tacto capacitivo

el panel y FPC.

Este TFT LCD tiene 3,97 (16: 9) la pulgada diagonalmente midió área de presentación activa con WVGA

(480 horizontales por el pixel vertical 800) resolución.

El conductor utilizó para este proyecto es el ST7701S y puede exhibir colores del 16M por 24 pedazos R.G.B.

entrada de señal. El conductor se monta en el vidrio y la interconexión vía FPC incluyendo COM

- ponents para conducir el módulo de la exhibición. Interfaz del RGB de la ayuda.

Además, FPC se puede también modificar para requisitos particulares según requisitos de cliente, tales como modificación

contraluz y estructura del CTP, definición de interfaz, etc.

Conformidad y halógeno de RoHS libres.

4. Característica de la lente de la pequeña pantalla LCD táctil

• Forma: Irregular y agujero
• Color: Impresión de seda, logotipo
• Materiales de cristal: Vidrio, PMMA
• Tratamientos: AG, AR, AF, antiexplosión
• Grueso: 0. 55mm.0.7mm1.0m m, 1.1m m, 1.8m m, 2.omm, 3.0m m, 4. 0m m, 5. 0m m, 6.0m m

5. Arreglo para requisitos particulares de la pequeña pantalla LCD táctil

Descripción de encargo:

Las piezas enumeradas arriba pueden apoyar el arreglo para requisitos particulares. Si usted tiene más necesidades del arreglo para requisitos particulares, entre en contacto con por favor nuestro

servicio de atención al cliente

6. ventajas de la pequeña pantalla LCD táctil

(1). ¿Por qué elija ChengHao?

• IS9001 certificó, dirección de la fábrica suministrada
• RoHs obediente, sin plomo, alcance Complliant
• Precio competitivo y plazo de obtención corto
• Equipo profesional con Rich Experience en diseño/Mfg/control de calidad
• Pequeña ayuda de Moq y respuesta rápida a los clientes
• Fuente a largo plazo

(2). Servicio

• Garantía: Un año.
• Equipo del servicio post-venta: El centro de servicio post-venta se equipa de un equipo profesional del servicio técnico


(3). Plazo de ejecución

• 001~20 PC (muestras) inmediatamente
• 021~100 PC 1 semana
• 101~500 PC 1~2 semanas
• >1000 PC negocian

(4). Sobre certificados del producto



Todos nuestros productos se pasan los certificados del CE, de ROHS, y del CE, si usted necesita más información sobre producto

 ¡la prueba, nos entra en contacto con por favor!



(5). Nuestros socios principales

7. Uso de la pequeña pantalla LCD táctil

Introducción del campo del uso:

8. FAQ de la pequeña pantalla LCD táctil

Q: ¿Está usted abierto al proceso del OEM?
: ¡SÍ!
