800 480 píxeles Pantalla horizontal de 7 pulgadas Toque capacitivo para el hogar Samrt

Descripción del producto:

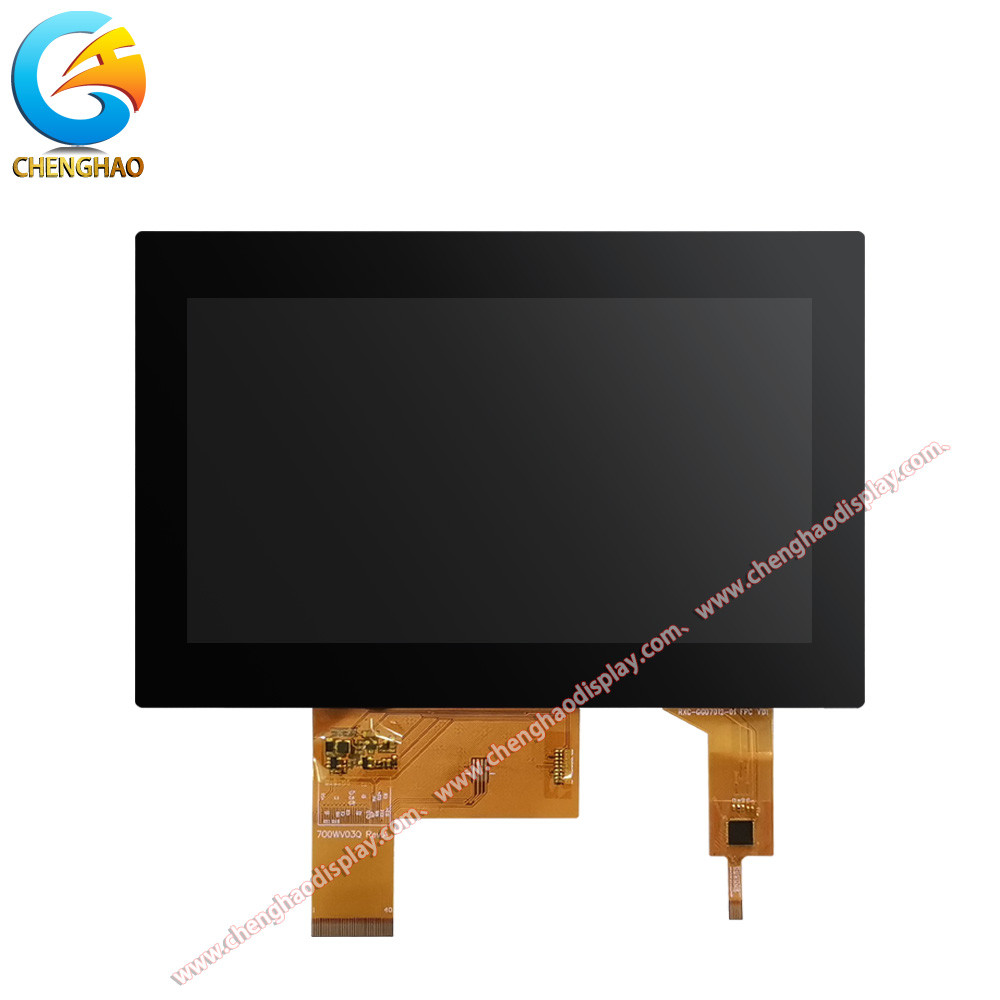

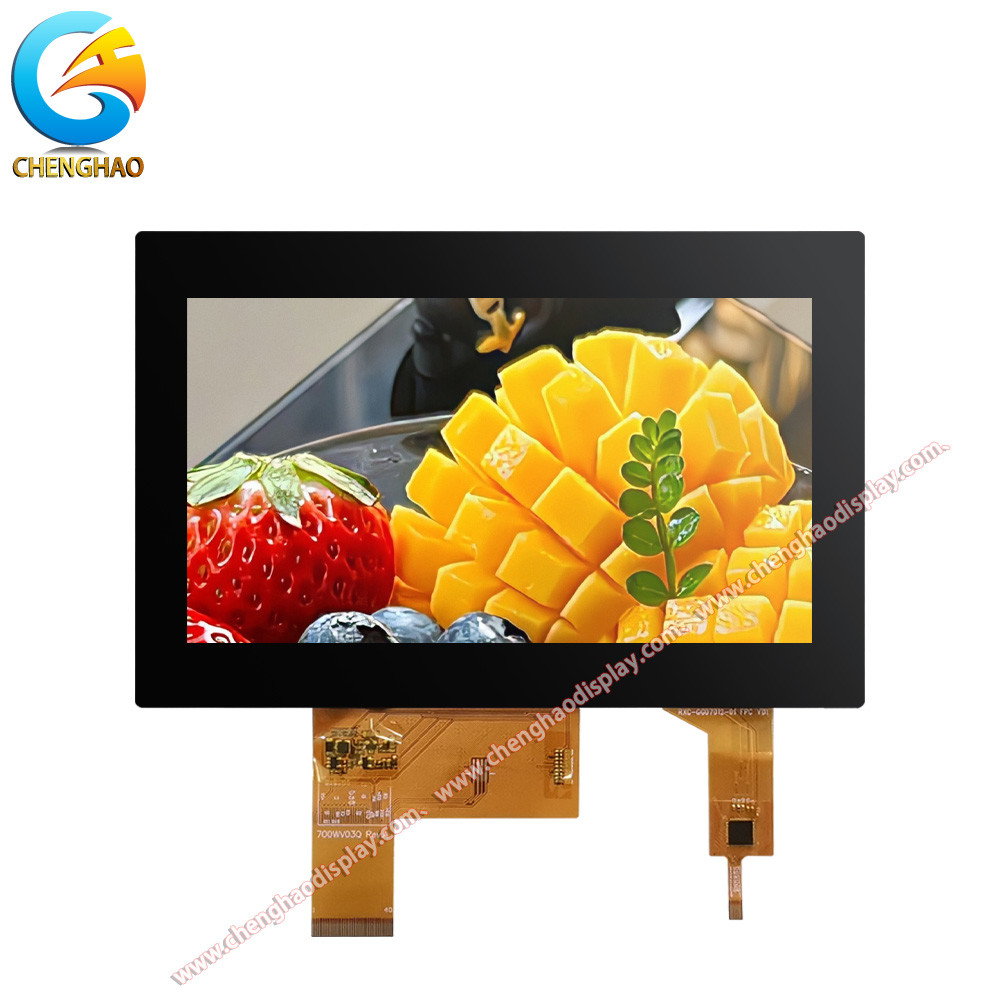

		El CH700WV03A-CTBA es un excelente módulo de pantalla LCD táctil capacitivo de 7 pulgadas diseñado para satisfacer diversas necesidades de aplicación.El módulo combina tecnología de visualización avanzada con funciones de interacción flexible del usuario, lo que lo convierte en un componente indispensable en equipos de diversas industrias.que le permiten proporcionar una excelente experiencia visual en diferentes entornos. En primer lugar, la CH700WV03A-CTBA tiene una resolución de 800x480, que puede mostrar imágenes claras y delicadas.Esta alta resolución garantiza que los usuarios puedan obtener información visual precisa y rica en varios escenarios de aplicaciónYa sea en la automatización industrial, el hogar inteligente o los equipos médicos, este módulo puede mejorar efectivamente la legibilidad de la información y la conveniencia de operación.
El módulo utiliza tecnología capacitiva táctil y admite multi-touch, lo que permite a los usuarios interactuar con el dispositivo de manera intuitiva y flexible.Su tiempo de respuesta táctil extremadamente corto asegura un funcionamiento suave e inmediato, adecuado para aplicaciones que requieren una respuesta rápida, como equipos de juegos y pantallas interactivas.haciendo que la pantalla sea más vívida y los usuarios puedan obtener una buena experiencia en diferentes condiciones de iluminación.
El diseño del CH700WV03A-CTBA también tiene plenamente en cuenta la adaptabilidad al medio ambiente. Su rango de temperatura de funcionamiento es de -20°C a +70°C y puede funcionar de forma estable en condiciones extremas,especialmente adecuado para entornos industriales y aplicaciones al aire libre. Además, el diseño delgado y ligero del CH700WV03A-CTBA es una de sus principales ventajas.Este diseño compacto no sólo ahorra espacioSu aspecto y estructura también están cuidadosamente diseñados para garantizar una buena durabilidad y fiabilidad a largo plazo. En cuanto a la calidad, el CH700WV03A-CTBA ha sido sometido a estrictas inspecciones de calidad y cumple con las normas internacionales para garantizar que el producto cumple los altos requisitos de calidad cuando sale de la fábrica.Chenghao Optoelectronics se compromete a proporcionar un servicio postventa de alta calidad para ayudar a los clientes a resolver varios problemas que se encuentran durante el uso y garantizar que los clientes puedan usarlo sin preocupaciones.

Características:

1Modo de visualización y rendimiento en color: se adopta el modo de visualización TN/transflectiva/normalmente blanca, que admite una visualización en color real de 16,7M, con alta saturación de color y restauración precisa,satisfacer las diversas necesidades visuales.
2. Parámetros de resolución y brillo: con una resolución de 800×480 píxeles y un brillo de 300 cd/m2, tiene en cuenta tanto la claridad de la pantalla como la adaptabilidad básica al entorno,y es adecuado para su uso en escenas de iluminación convencionales.
3- Rendimiento táctil:
(1) Equipado con vidrio táctil de 0,7 mm de espesor, transmitancia de la luz ≥ 87%, la operación táctil es sensible y no afecta al efecto visual;
(2) La dureza del vidrio alcanza los 6H, que es resistente al desgaste y a los arañazos, lo que garantiza la estabilidad a largo plazo;
(3) Adopta un panel táctil capacitivo, admite una interfaz I2C y tiene un rango de voltaje de operación de 2,8 V a 3,3 V, con una gran compatibilidad.
4Diseño estructural:
(1) El tamaño del módulo es de 180 × 119 × 5,27 mm, que es ligero, delgado y compacto, y fácil de integrar en varios dispositivos;
(2) El área visible es de 164,9 × 100 mm, con una gran superficie de visualización efectiva, que es adecuada para los requisitos de visualización en múltiples escenarios;

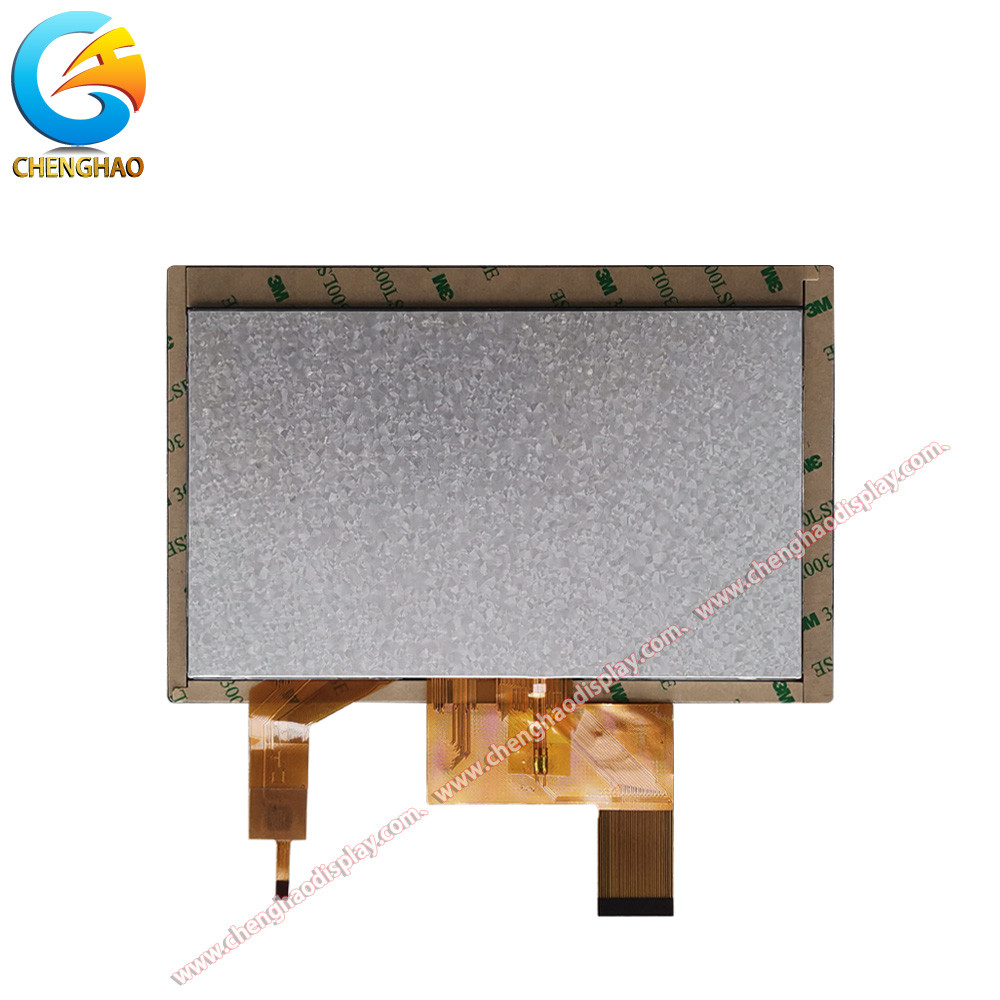

(3) Está compuesto por componentes como el panel LCD TFT, el panel táctil, el IC del controlador, la luz de fondo y el FPC, y el diseño modular de la estructura es conveniente para el mantenimiento y la actualización.
5Interfaz y compatibilidad: adopta la interfaz de cristal líquido RGB, admite la transmisión de señales estandarizadas, se adapta a los sistemas de control convencionales,y simplifica el proceso de integración del equipo.
6Adaptabilidad al medio ambiente:
(1) El rango de temperatura de funcionamiento es de -20~+70°C y la temperatura de almacenamiento es de -30~+80°C.Puede adaptarse a ambientes de altas temperaturas y puede utilizarse en escenarios complejos como la industria y el montaje en vehículos.;
(2) La transmitancia del vidrio táctil se combina con el diseño del módulo de disipación de calor para garantizar un funcionamiento estable en ambientes de alta y baja temperatura.
7Capacidad de personalización: admite la modificación de la forma y la estructura del FPC, el ajuste del brillo de la luz de fondo, la definición de la interfaz LCD y la personalización del panel táctil.adaptación flexible a las necesidades personalizadas del cliente.
8Certificación y garantía de calidad: La producción sigue el sistema de gestión de calidad ISO9001 y el sistema de gestión ambiental ISO14001.y se llevan a cabo pruebas estrictas desde las materias primas hasta los productos terminados para garantizar la fiabilidad y las normas de protección del medio ambiente.

Parámetros técnicos:

Aplicaciones:

Con su diseño de parámetros precisos y rendimiento estable, CH700WV03A-CTBA puede adaptarse ampliamente a múltiples campos como la industria, la electrónica de consumo, la automoción y la medicina,y convertirse en el núcleo de la pantalla y el componente interactivo de varios dispositivosEl siguiente es un escenario de aplicación específico y un análisis de ventajas:

Equipos de control y automatización industriales
En el campo industrial, el CH700WV03A-CTBA puede utilizarse como el módulo de visualización central de la interfaz hombre-máquina (HMI).Su resolución de **800×480 píxeles** y su brillo de **300 cd/m2** aseguran que los parámetros de funcionamiento del equipo, la información de alarma de fallo y la guía de operación pueden mostrarse claramente en entornos de iluminación convencionales como talleres y salas de control.
1Aplicaciones típicas:
(1) Panel de control de las máquinas herramienta CNC: visualización en tiempo real del progreso del procesamiento, datos de coordenadas, etc., que admite el toque capacitivo para ajustar rápidamente los parámetros;
(2) Dispositivo de pasarela de Internet Industrial de las Cosas (IIoT): interfaces integradas de control de temperatura, humedad, consumo de energía y otros datos, interacción local a través de la interfaz táctil I2C;
(3) Consola de línea de producción automatizada: combinada con interfaz RGB y sistema de control PLC, sincronización en tiempo real del estado de la línea de producción, mejora de la eficiencia de operación y mantenimiento.
2Las principales ventajas:
(1) Amplia adaptabilidad a las temperaturas: rango de temperatura de funcionamiento de -20 ~ + 70 °C, puede soportar las fluctuaciones de temperatura en el entorno industrial;
(2) Durabilidad estructural: vidrio táctil de dureza 6H y diseño modular, antivibración, antipolvo, adecuado para el funcionamiento a largo plazo en duras condiciones de trabajo.

Automatización de viviendas y edificios inteligentes
En el escenario del hogar inteligente, este módulo se puede utilizar como pantalla de control central inteligente o pantalla terminal del dispositivo para lograr la gestión centralizada y la interacción visual de los dispositivos domésticos.
1Aplicaciones típicas:
(1) Panel de control del hogar inteligente: iluminación integrada, aire acondicionado e interfaces de control del sistema de seguridad, cambio de modo de escena mediante operación táctil;
(2) Display de electrodomésticos inteligentes: visualización de parámetros y interfaz de selección de funciones de equipos como hornos y lavadoras, que admite instrucciones gráficas de funcionamiento;
(3) Sistema de intercomunicación del edificio: como pantalla de visualización para las máquinas de la puerta de la unidad o las extensiones interiores, muestra imágenes de los visitantes, el estado del control de acceso y otra información.
2Las principales ventajas:
(1) Diseño ligero: tamaño compacto de 180 × 119 × 5,27 mm, fácil de incrustar en la pared o en el cuerpo del dispositivo, ahorrando espacio de instalación;
(2) Bajo consumo de energía: la tensión de funcionamiento del panel táctil es de 2,8 V-3,3 V, adecuada para dispositivos alimentados por baterías y prolonga la vida útil de la batería de los terminales domésticos inteligentes.

Electrónica y dispositivos móviles de los vehículos
La estabilidad y la adaptabilidad al medio ambiente del CH700WV03A-CTBA lo convierten en una opción ideal para pantallas instaladas en el vehículo, especialmente para sistemas de conducción asistida y entretenimiento instalados en el vehículo.
1Aplicaciones típicas:
(1) Sistema de navegación de automóviles: muestra la trayectoria del mapa, información de tráfico en tiempo real, toque capacitivo admite el zoom por gestos y la búsqueda de ubicación;
(2) Sistema de audio y video de automóviles: reproducir listas de video y audio y obtener una salida de calidad de imagen de alta definición con interfaz RGB;
(3) Tablero de instrumentos de maquinaria de ingeniería: como la pantalla de monitorización del estado de las carretillas elevadoras y excavadoras, muestra datos clave como el nivel de aceite y la velocidad.
2Las principales ventajas:
(1) Capacidad antiinterferencia: mediante el diseño de compatibilidad electromagnética EMC, reducir el impacto de las interferencias de la señal en la pantalla en el entorno del vehículo;
(2) Características del ángulo de visión amplio: aunque el parámetro del ángulo de visión es 12 (puede ser un código de ángulo de visión de dirección específica),el modo TN tiene una velocidad de respuesta rápida y es adecuado para mostrar imágenes dinámicas.

Equipo y instrumentos médicos
En el ámbito de los instrumentos médicos y de precisión, este módulo puede satisfacer los altos requisitos de los escenarios profesionales para la precisión y fiabilidad de la visualización.
1Aplicaciones típicas:
(1) Monitores médicos: visualización en tiempo real de los datos de los signos vitales, como la frecuencia cardíaca y el oxígeno en la sangre, y la interfaz táctil permite al personal médico establecer rápidamente los parámetros de monitorización;
(2) Equipo de diagnóstico portátil: pequeñas pantallas de visualización, como las máquinas de ultrasonido, presentan claramente los detalles de la imagen y ayudan al diagnóstico in situ;
(3) Instrumentos de análisis de laboratorio: muestran procedimientos experimentales, curvas de datos y instrucciones de operación, y admiten el cambio de interfaz multilingüe.
2Las principales ventajas:
(1) Precisión del color: la pantalla de color real de 16,7M cumple con los requisitos de reproducción de color de alta precisión de las imágenes médicas;
(2) Diseño fácil de limpiar: La superficie lisa del vidrio al tacto se puede desinfectar rápidamente y cumple con las normas de higiene del entorno médico.

Electrónica comercial y de consumo
En escenarios comerciales, el CH700WV03A-CTBA se puede utilizar como terminal de visualización ligero para ayudar a las empresas a mejorar la eficiencia del servicio y la experiencia del usuario.
1Aplicaciones típicas:
(1) Sistema de venta al por menor POS: muestra los detalles de los pedidos, el importe del pago y la información de promoción, la operación táctil admite el pago rápido;
(2) Equipos terminales de autoservicio: tales como máquinas de cola y máquinas de consulta de información, proporcionan una interfaz de guía gráfica para reducir la presión del servicio manual;
(3) Etiquetas de precios electrónicas y pantallas de visualización de estantes: actualización dinámica de los precios de los productos, el inventario y las actividades de promoción para mejorar la flexibilidad de las operaciones de las tiendas.
2Las principales ventajas:
(1) Bajo coste y alta eficiencia: el modelo de suministro directo de fábrica reduce los costes de adquisición, la interfaz RGB estandarizada acorta el ciclo de desarrollo;
(2) Capacidades de personalización flexibles: soporte para la modificación de la estructura del FPC y el ajuste de la luz de fondo, adaptación a equipos comerciales de diferentes tamaños y métodos de instalación.
