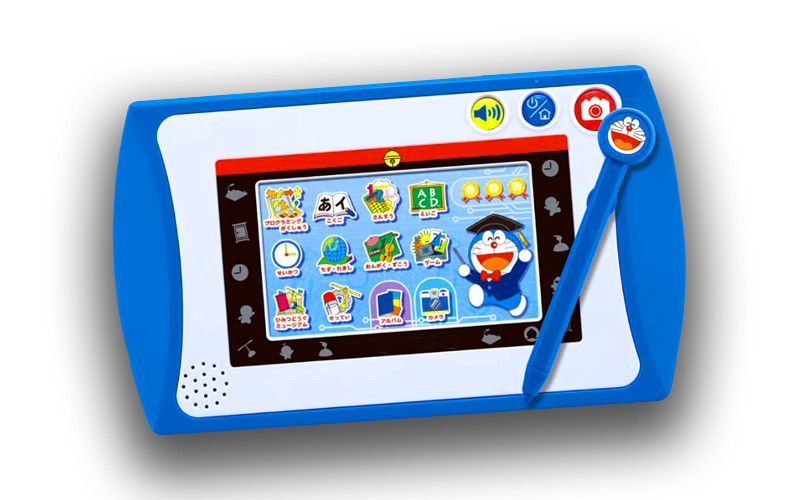

Coopere con los clientes para modificar la PANTALLA del JUEGO para requisitos particulares de TFT LCD para los juguetes de los niños
información 1.General de la exhibición de TFT LCD para el juguete
ARTÍCULO | VALORES ESTÁNDAR | UNIDADES |
Tipo del LCD | 4,3' ‘TFT | -- |
Arreglo del punto | 480 (RGB) ×272 | puntos |
Arsenal de filtro de color | Raya vertical del RGB | -- |
Modo de visualización | TN/transmisión/normalmente blanco | -- |
Dirección de visión | las 12 | -- |
Gray Scale Inversion Direction | las 6 | -- |
Conductor IC | -- | |
Tamaño del módulo | 105,5 (W)×67.2 (H)×4.1 (T) | milímetro |
Área activa | 95,04 (W)×53.856 (H) | milímetro |
Echada de punto | 0,198 (W)×0.198 (h) | milímetro |
Interfaz | interfaz paralelo de 24-bit RGB | -- |
Temperatura de funcionamiento | -20 ~ +70 | ℃ |
Temperatura de almacenamiento | -30 ~ +80 | -- |
Luz trasera | 7 LED blanco | ℃ |
Peso | TBD | -- |
NOTAS:
TIPO 1.DISPLAY: 4,3" TFT
DIRECCIÓN 2.VIEWING: 12:00
DIRECCIÓN DE LA INVERSIÓN DE LA ESCALA 3.GRAY: 6:00
MODO 4.POLARIZER: TRANSMISSIVE/POSITIVE
TEMPOREROS 5.OPERATING: -20°C~+70°C
TEMPOREROS 6.STORAGE: -30°C~+80°C
TOLERANCIA 7.UNMARKER: ±0.20
8.REQUIREMENTS EN LA PROTECCIÓN DEL MEDIO AMBIENTE: RoHS
descripción 2.Interface
Pin | Símbolo | Descripción. |
1 | VLED- | Retroiluminación LED (cátodo). |
2 | VLED+ | Retroiluminación LED (ánodo). |
3 | Tierra | Tierra. |
4 | VDD | Fuente de alimentación. |
5~12 | R0~R7 | Datos rojos. |
13~20 | G0~G7 | Datos verdes. |
21~28 | B0~B7 | Datos azules. |
29 | Tierra | Tierra. |
30 | PCLK | Entrada de señal de reloj del punto. Enganche de datos de entrada en su borde de levantamiento. |
31 | DISP | Exhibición con./desc. |
32 | HSYNC | Entrada de la sincronización horizontal. Polaridad negativa. |
33 | VSYNC | Entrada de la sincronización vertical. Polaridad negativa. |
34 | DE | Los datos permiten la entrada. Alto activo para permitir el ómnibus de datos de entrada. |
35 | NC | NC. |
36 | Tierra | Tierra. |
37 | XR | La derecha del TP. |
38 | Yarda | Parte inferior del TP. |
39 | XL | El TP se fue. |
40 | YU | TP para arriba. |
grados máximos 3.Absolute
Artículo | Símbolo | Mínimo. | Máximo. | Unidad |
Voltaje de fuente análogo | VDD | -0,3 | 5 | V |
Voltaje entrado | Vin | -0,3 | VDD+0.3 | V |
Temperatura de funcionamiento | TOP | -20 | 70 | °C |
Temperatura de almacenamiento | Prueba | -30 | 80 | °C |
Humedad del almacenamiento | HD | 20 | 90 | %RH |
Características 4.DC
Artículo | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Observación |
Voltaje de fuente análogo | VDD | 3 | 3,3 | 3,6 | V | - |
Alto voltaje entrado | VIH | 0.7VDD | - | VDD | V | Pernos de la entrada de Digitaces |
Baja tensión entrada | VIL | Tierra | - | 0.3VDD | V | Pernos de la entrada de Digitaces |
Alto voltaje de la salida | VOH | VDD-0.4 | - | VDD | V | Pernos de la salida de Digitaces |
Baja tensión de la salida | Vol. | Tierra | - | VDD+0.4 | V | Pernos de la salida de Digitaces |
Corriente del escape de la entrada-salida | ILI | -1 | - | 1 | UA | - |
características 5.Timing
Del poder secuencia ENCENDIDO
6.Power de la secuencia
7.Backlight Charasterics
Artículo | Símbolo | MINUTO | TIPO | Max | UNIDAD | Condición de prueba |
Voltaje de fuente | Vf | 20,3 | 22,4 | 24,5 | V | If=20mA |
Fuente actual | Si | - | 20 | 30 | mA | - |
Intensidad luminosa para LCM |
- | 150 | 200 | - | Cd/m2 | If=20mA |
Uniformidad para LCM | - | 80 | - | - | % | If=20mA |
Tiempo de la vida | - | 20000 | - | - | Hora | If=20mA |
Color del contraluz | Blanco |
precauciones 8.Handling
(1) montaje de método
El panel LCD del módulo del SC LCD consiste en dos placas de cristal finas con polariza cuál
fácilmente ser dañado. Y puesto que el módulo en construido tan en cuanto a sea fijado utilizando los agujeros apropiados
en la placa de circuito impresa.
El cuidado extremo debe ser necesario al manejar los módulos del LCD.
(2) precaución del LCD que dirige y que limpia
Al limpiar la superficie de exhibición, utilice el paño suave con el solvente
[recomendó abajo] y limpie ligeramente
alcohol isopropilo del
alcohol etílico del
No limpie la superficie de exhibición con los materiales secos o duros que dañarán el polarizador
superficie.
No utilice el solvente siguiente:
agua del
compuestos aromáticos del
No limpie el área del cojín de ITO con los materiales secos o duros que dañarán los modelos de ITO
No utilice el solvente siguiente en el cojín ni evite que sea contaminado:
flujo que suelda del
cloro del (Cl), Salfur (s)
Si las mercancías fueron enviadas sin ser sili8con cubrió en el cojín, ITO que los modelos podrían ser dañados
debido a la corrosión con el paso del tiempo.
Si corrosión de ITO suceder falta-dirigiendo o usando algunos materiales tales como cloro (ci),
Salfur (s) del cliente, responsabilidad está en cliente.
(3) precaución contra carga estática
El módulo del LCD utiliza conductores de la LSI del Cmos, así que recomendamos que usted:
Conecte cualquier terminal inusitado de la entrada con Vdd o el Vss, no entra ninguna señales antes de que sea el poder
giró, y molió su cuerpo, zonas del trabajo/de montaje, equipo de la asamblea para proteger contra
electricidad estática
(4) embalando
el módulo del emplea elementos del LCD y se debe tratar como tal.
el evita choque y caídas intensos de una altura.
el para prevenir los módulos de la degradación, no actúa o almacenarlos expusieron directo a
sol o temperatura alta/humedad
(5) precaución para la operación
Es una condición imprescindible para conducir los LCD dentro del límite especificado del voltaje desde
un voltaje más alto entonces el límite causa la vida más corta del LCD.
una reacción electroquímica debido al deterioro indeseable del LCD continuo de las causas, tan
que el uso de la impulsión continua debe ser evitado.
el tiempo de respuesta del será retrasado extremadamente en una temperatura más baja entonces el funcionamiento
gama de temperaturas y por otra parte en una temperatura más alta LCD cómo color oscuro adentro
ellos. Sin embargo esos fenómenos no significan el malfuncionamiento o fuera de servicio con los LCD,
cuál se volverá en la temperatura especificada de la operación.
el si la área de presentación se empuja difícilmente durante la operación, alguna fuente será exhibido anormalmente
pero reanuda la condición normal después de apagar una vez.
el un rocío leve que deposita en los terminales es una causa para la reacción electroquímica dando por resultado
circuito abierto terminal.
El uso bajo temperatura de funcionamiento máximo, 50%Rh o se requiere menos.
(6) almacenamiento
En el caso de almacenar durante un largo periodo de la hora por ejemplo, por los años para el propósito o
se recomienda el uso del reemplazo, las maneras siguientes.
el almacenamiento del en un bolso de polietileno con la abertura selló para no inscribir el aire fresco exterior en él.
Y sin el desecante.
que no pone en un lugar oscuro donde ninguna exposición dirigir la luz del sol ni la luz que mantiene
gama de temperaturas de almacenamiento.
que almacena sin tacto en superficie del polarizador por cualquier otra cosa.
[Se recomienda para almacenarlos pues se han contenido en el envase interno a la hora de entrega de nosotros
(7) seguridad
es recomendable estrellar los LCD dañados o innecesarios en pedazos y lava apagado el líquido
cristalino por cualquiera de solventes tales como acetona y etanol, que se deben consumir más adelante.
el cuando cualquier líquido se escapó fuera de una célula de cristal dañada entra en contacto con sus manos, por favor
lávelo apagado bien con el jabón y agua
Información sobre la exhibición de CH430WQ08-FPC-CTFT LCD
MODELO NO. |
CH430WQ08A-T |
Tipo del módulo | 4,3" TFT + RTP |
Modo de visualización | TN/transmisivo/normalmente blanco |
Número de puntos | 480*3 (RGB) *272 |
Dirección de visión | las 12 |
Tamaño del módulo | 105,5 (W)*67.2 (H)*4.1 (T) milímetro |
Área activa de TFT | 95,04 (W)*53.856 (H) milímetro |
Interfaz | RGB |
Luminace | 300cd/m2 |
