Módulo 280cd/m2 Dot Matrix Tft Screen de la exhibición de Mcu Spi los 3.5in Tft Lcd
|
Datos del producto:
|
|
| Lugar de origen: | Shenzhen, China |
|---|---|
| Nombre de la marca: | OEM |
| Certificación: | ROHS 、ISO9001 、CE |
| Número de modelo: | CH280QV26A |
|
Pago y Envío Términos:
|
|
| Cantidad de orden mínima: | 2 PC |
| Precio: | / |
| Detalles de empaquetado: | Todos los productos se embalan de manera correcta de mantenerla segura. Para los pequeños tamaños d |
| Tiempo de entrega: | 7 - 15 días laborables |
| Condiciones de pago: | T/T |
| Capacidad de la fuente: | 200K PC/mes |
|
Información detallada |
|||
| Tipo de exhibición: | 2,8" TFT | Dirección de visión: | 6:00 |
|---|---|---|---|
| Conductor IC del LCD: | HX8347I | Modo del polarizador: | Transmisivo/positivo |
| Temporeros de funcionamiento: | -20~70 | Temporeros del almacenamiento: | 30~80 |
| Tolerancia de Unmarker: | ±0.20 | REQUISITOS EN LA PROTECCIÓN DEL MEDIO AMBIENTE: | ROHS |
| Alta luz: | Módulo de la exhibición de ISO9001 Lcd,2,8" módulo de la exhibición de Tft Lcd |
||
Descripción de producto

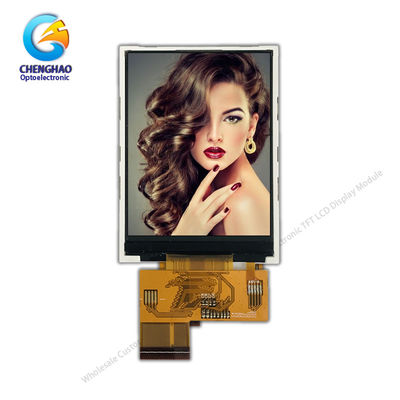

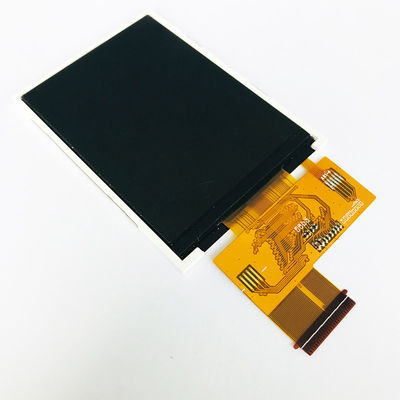

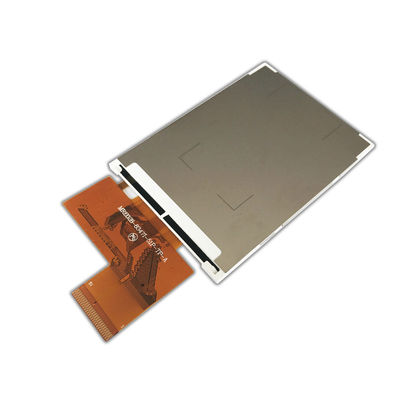

2,8" Tft módulo serial de la exhibición del Lcd de la dirección de la visión de las 6 con el conductor Ic de HX8347I
parámetro 1.Product
| tipo de exhibición | 2,8" tft |
| Dirección de visión | 6:00 |
| conductor Ic del lcd | HX8347I |
| modo del polarizador | transmisivo/positivo |
| temporeros de funcionamiento | -20~70 ℃ |
| temporeros del almacenamiento | -30~80 ℃ |
| tolerancia del unmarker | ±0.20 |
| requisitos en la protección del medio ambiente | Rohs |
2. Dibujos del producto
descripción 3.Product
El modelo de exposición CH280QV26A de ChengHao es pantalla de cristal líquido activa del transistor de película fina de la matriz del color (TFT)
(LCD) que utiliza el silicio amorfo TFT como dispositivo que cambia. Este modelo se compone de un panel de TFT LCD,
IC de conducción, un contraluz y FPC.
Este TFT LCD tiene 2,8 pulgadas (de la pantalla vertical) diagonalmente midió área de presentación activa con 240*3 (RGB) *320
resolución.
El conductor utilizó para este proyecto es el HX8347I o compatible y puede exhibir los colores 65k/262k por R.G.B.
entrada de señal. El conductor se monta en el vidrio y la interconexión vía FPC incluyendo componentes
para conducir el módulo de la exhibición.
Además, FPC se puede también modificar para requisitos particulares según requisitos de cliente, tales como modificación detrás
- luz y estructura de FPC, definición de interfaz, etc.
Conformidad y halógeno de RoHS libres.
| Tipo del módulo | Área de presentación | Modo de visualización |
| 1,44 pulgadas | 25,50 * 26,50 milímetros | IPS normalmente blanco, transmisivo |
| 1,44 pulgadas | 25,50 * 26,50 milímetros | TN normalmente blanco, transmisivo |
| 1,50 pulgadas | 29,76 * 22,32 milímetros | IPS normalmente negro, transmisivo |
| 1,54 pulgadas | 27,72 * 27,72 milímetros | IPS normalmente negro, transmisivo |
| 1,54 pulgadas | 27,74 * 27,74 milímetros | IPS normalmente negro, transmisivo |
| 1,77 pulgadas | 28,03 * 35,04 milímetros | TN normalmente blanco, transmisivo |
| 1,80 pulgadas | 28,03 * 35,04 milímetros | TN normalmente blanco, transmisivo |
| 2,00 pulgadas | 30,60 * 40,80 milímetros | TN normalmente blanco, transmisivo |
| 2,10 pulgadas | Área de presentación circular | IPS normalmente blanco, transmisivo |
| 2,31 pulgadas | 46,75 * 35,06 milímetros | TN normalmente blanco, transmisivo |
| 2,40 pulgadas | 36,72 * 48,96 milímetros | TN normalmente blanco, transmisivo |
| 2,40 pulgadas | 36,72 * 48,96 milímetros | IPS normalmente blanco, transmisivo |
| 2,80 pulgadas | 43,20 * 57,60 milímetros | TN normalmente blanco, transmisivo |
| 2,80 pulgadas | 43,20 * 57,60 milímetros | IPS normalmente blanco, transmisivo |
| 3,00 pulgadas | 36,72 * 65,28 milímetros | IPS normalmente negro, transmisivo |
| 3,20 pulgadas | 48,60 * 64,80 milímetros | TN normalmente blanco, transmisivo |
| 3,50 pulgadas | 70,08 * 52,56 milímetros | TN normalmente blanco, transmisivo |
| 3,50 pulgadas | 70,08 * 52,56 milímetros | IPS normalmente negro, transmisivo |
| 4,00 pulgadas | 51,84 * 86,4 milímetros | IPS normalmente negro, transmisivo |
| 4,00 pulgadas | 71,86 * 70,18 milímetros | IPS normalmente negro, transmisivo |
| 4,30 pulgadas | 95,04 * 53,86 milímetros | TN normalmente blanco, transmisivo |
| 4,30 pulgadas | 95,04 * 53,86 milímetros | IPS normalmente negro, transmisivo |
| 5,00 pulgadas | 110,88 * 62,83 milímetros | TN normalmente blanco, transmisivo |
| 5,00 pulgadas | 108,00 * 64,8 0m m | IPS normalmente negro, transmisivo |
| 5,50 pulgadas | 68,04 * 120,96 milímetros | IPS normalmente negro, transmisivo |
| 6,00 pulgadas | 74,52 * 132,48 milímetros | IPS normalmente negro, transmisivo |
| 7,00 pulgadas | 154,08 * 85,92 milímetros | TN normalmente blanco, transmisivo |
| 7,00 pulgadas | 153,6 * 90 milímetros | TN normalmente blanco, transmisivo |
| 7,00 pulgadas | 154,21 milímetros * 85,92 milímetros | IPS normalmente negro, transmisivo |
| 8,00 pulgadas | 107,64 * 172,22 milímetros | IPS normalmente negro, transmisivo |
| 9,00 pulgadas | 196,61 * 114,15 milímetros | TN normalmente blanco, transmisivo |
| 10,1 pulgadas | 135,36 * 216,58 milímetros | IPS normalmente negro, transmisivo |
