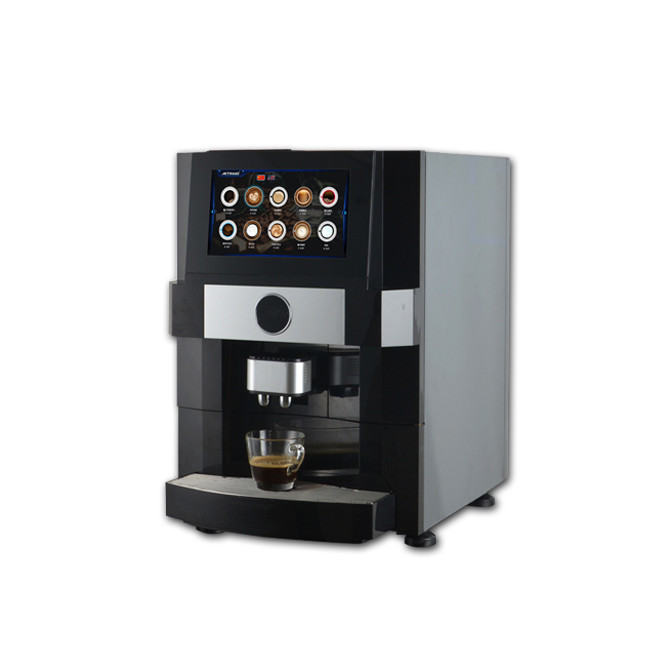

Modelo del módulo de pantalla LCD de la máquina de café
El producto personalizado para el cliente esta vez es el CH700WV02A.
El siguiente contenido es la descripción pertinente del producto:
el modelo:
1Sobre la descripción del CH700WV02A-CT
ChengHao Display modelo CH700WV02A-CT es un transistor de película delgada de matriz activa en color
(TFT) pantalla de cristal líquido (LCD) que utiliza TFT de silicio amorfo como dispositivo de conmutación.
Este modelo está compuesto por un panel LCD TFT, un IC de conducción, una luz de fondo de alto brillo,
un panel táctil capacitivo y un FPC.
Esta pantalla LCD TFT tiene un área de visualización activa diagonalmente medida de 7,0 (16: 9) pulgadas con WVGA
Resolución de las imágenes:
El controlador utilizado para este proyecto es el Himax y puede mostrar 16M colores por 24 bits RGB.
El conductor está montado en el cristal y la interconexión a través de FPC incluye
componentes para conducir el módulo de visualización.
Además, el FPC también puede ser personalizado de acuerdo con los requisitos del cliente, tales como modi
- la configuración de la luz de fondo y la estructura de la CTP, la definición de la interfaz, etc.
Cumplimiento RoHS y libre de halógenos.
| Modelo no. |
Se aplicará el procedimiento de ensayo de la norma de calidad. |
| Tipo de módulo |
7"TFT + CTP |
| Modo de muestra |
TN/Transmisor/Normalmente blanco |
| Tipo de CTP |
G+G |
| Número de puntos |
800*3 ((RGB) *480 |
| Dirección de visión |
A las doce. |
| Dirección de inversión de la escala gris |
A las seis. |
| Tamaño del módulo |
180.0(W) * 119.0(H) * 7.4 ((T) mm |
| Área activa de TFT |
154.08 ((W) * 85.92 ((H) mm |
| Pintura de puntos TFT |
0.1926 ((W) * 0.1790 ((H) mm |
| Interfaz |
TFT:RGB de 24 bits CTP:I2C |
| Tipo de luz de fondo |
LED blanco |
| La luminosidad |
200 cd/m2 |
2.Información general
| Sección 1 |
Valores estándares |
Unidades |
| Tipo de pantalla LCD |
7.0 TFT + CTP |
- ¿Qué quieres decir? |
| Disposición de puntos |
800×3 ((RGB) ×480 |
Puntos |
| Disposición de los píxeles de color |
Bandas verticales RGB |
- ¿Qué quieres decir? |
| Modo de muestra |
TN / Transmisor / Normalmente blanco |
- ¿Qué quieres decir? |
| Dirección de visión |
A las doce. |
- ¿Qué quieres decir? |
| Tipo de CTP |
Lente de vidrio + vidrio ITO + FPC + adhesivo |
- ¿Qué quieres decir? |
| Tratamiento de la superficie |
6 horas |
- ¿Qué quieres decir? |
| IC del controlador de CTP |
GT911 |
- ¿Qué quieres decir? |
| Tamaño del módulo |
180.0 ((W) × 119.0 ((H) × 7.4 ((T) |
En el caso de los |
| Área activa de TFT |
154.08 ((W) × 85.92 ((H) |
En el caso de los |
| CTP Área activa |
154.08 ((W) × 85.92 ((H) |
En el caso de los |
| CTP Área de visualización |
155.28 ((W) × 87.12 ((H) |
En el caso de los |
| Pintura de puntos TFT |
0.1926 (W) × 0,1790 (H) |
En el caso de los |
| Interfaz |
Interfaz RGB paralela de 24 bits |
- ¿Qué quieres decir? |
| Temperatura de funcionamiento |
-20 ~ +70 |
°C |
| Temperatura de almacenamiento |
-30 ~ +80 |
°C |
| Peso |
DTD |
G |
