4.3 pulgadas Tft Pequeña pantalla táctil LCD 10 pin 480 * 272 Resolución con Gt911 Ctp Ic

Descripción de producto

4.3 pulgadas Tft LCD por mayor 10 pin 480 * 272 Resolución pantalla táctil con GT911 CTP IC

1Especificación

2Descripción.

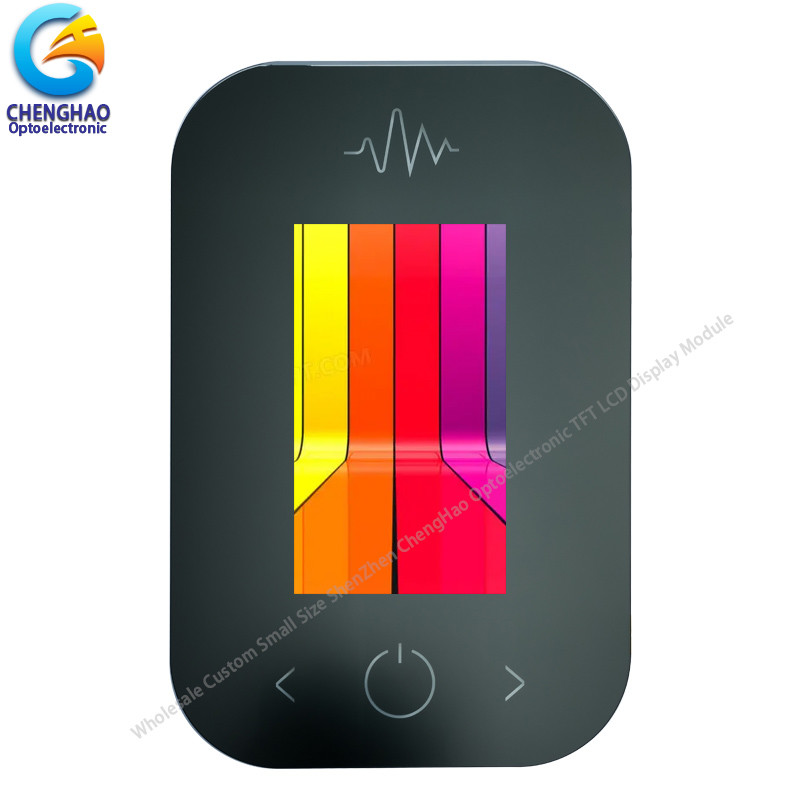

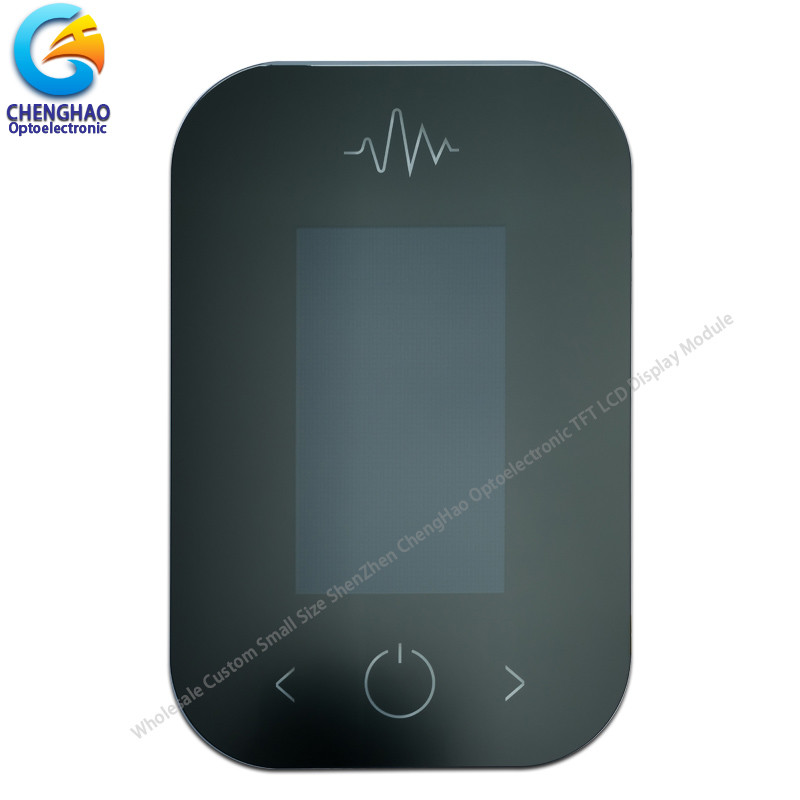

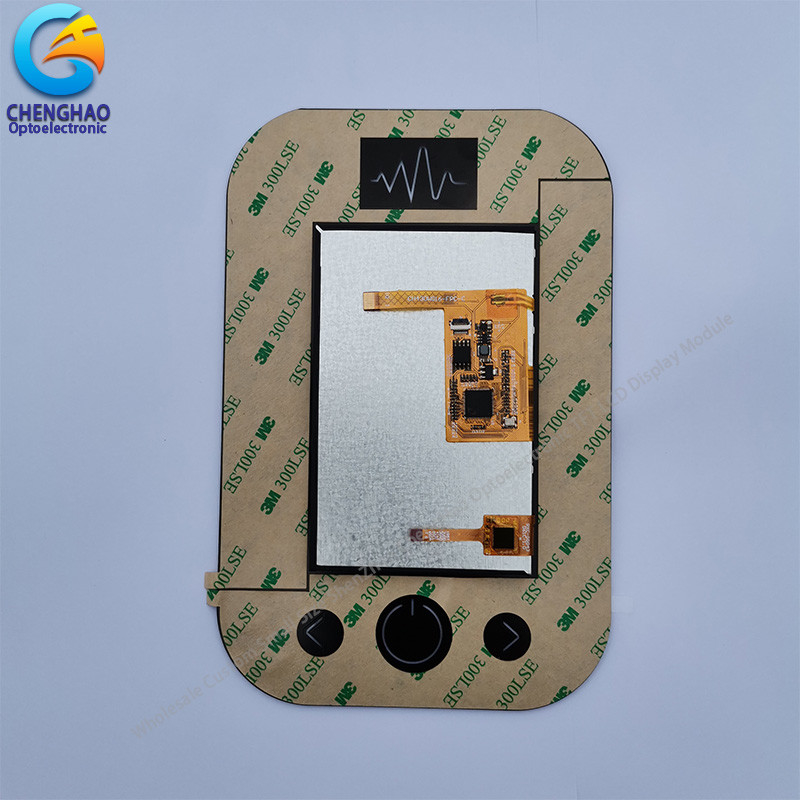

ChengHao Display modelo CH430WQ16A-CTC es una pantalla de cristal líquido (LCD) de transistor de película fina (TFT) de matriz activa en color que utiliza TFT de silicio amorfo como dispositivo de conmutación.Este modelo está compuesto por un panel LCD TFT, un circuito integrado de conducción, una luz de fondo, un panel táctil capacitivo y un FPC.
Esta pantalla LCD TFT tiene un área de visualización activa de 4,3 pulgadas (pantalla de paisaje) medida en diagonal con una resolución de 480x272.
El IC del controlador TFT y el IC del controlador CTP utilizados en este proyecto son LT7680 y GT911 respectivamente.El conductor está montado en el cristal y la interconexión mediante FPC incluye componentes para conducir el módulo de visualización.- Apoya la interfaz SPI.
Además, el FPC también se puede personalizar de acuerdo con los requisitos del cliente, como modificar la luz de fondo y la estructura de CTP, la definición de interfaz, etc.
Cumplimiento RoHS y libre de halógenos.

3- Dibujos

Las notas:
(1) Tipo de pantalla: LCD de 4,3 pulgadas
(2) Dirección de visión: 80/80/80/80
(3) IC de la unidad LCD: LT7680
(4) Modo de polarización: IPS / Transmisor / Normalmente negro
(5) Temperatura de funcionamiento: -20 ~ 70 °C
(6) Almacenamiento a una temperatura de -30 a 80 °C
(7) Tolerancia del desmarcador: ±0.20
(8) Protección: ROHS

4Detalle de Qucik

* Nombre de la pantalla LCD: 4.3 pulgadas Tft LCD mayorista 10 pin 480 * 272 Resolución pantalla táctil con GT911 CTP IC
* Número de la parte: CH430WQ16A-CTC
* Tamaño: 4.3 pulgadas
* Panel táctil de soporte Tipo: Panel táctil capacitivo
* Tipo de visualización: 4.3"TFT
* Los colores de la pantalla: 16.7M / 262k / 65k (opcional)
* Resolución (pixeles): 480*272 cd/m2
* Dirección de visión: 80/80/80/80
* IC del controlador TFT: LT7680

* IC del controlador CTP: GT911
* Modo de visualización: Transmisor / Normalmente Negro / IPS
* Tamaño total: 183.53 (W) × 119.4 (H) × 5.65 (T) mm
* Área activa: 295.04 (W) × 53.86 (H) mm
* Luminancia: 300 cd/m2
* Contraste: 800: 1
* Tipo de interfaz: SPI
* Número de pines: 10 pines
* El paso del alfiler: 0,5 mm
* Iluminación de fondo: 300 cd/m2

* NOTA del TP:
1.Lente de vidrio + ITO Vidrio + FPC + adhesivo
Lentes de vidrio:1.8 mm
Sensor de vidrio:0.55 mm
IC:GT911
2.Voltaje de funcionamiento:2.8V-3.3 V
3. Transmisibilidad: ≥ 87%
4.La dureza de la cubierta: 6H

* Tiempo de funcionamiento: -20°C~+70°C
* Tiempo de almacenamiento: -30°C~+80°C
* Tolerancia de no marcado: ±0.20
* ENEMENTACIONES sobre la protección del medio ambiente: RoHS

5Aplicación

6Nuestro servicio

1Y si es necesario que tenga soporte técnico en el proceso de desarrollo, podemos proporcionarlo para usted en cualquier momento.
2. Buena calidad y crédito es el alma de nuestra empresa. Antes del envío, vamos a garantizar que los productos serán hechos la prueba de envejecimiento y el 100% de la madera visual y eléctrica.
3Cuando el producto se actualiza, notificaremos a los clientes relacionados con anticipación, y el producto de actualización puede ser perfectamente compatible con los viejos.
4El período de garantía del producto es de 12 meses.
