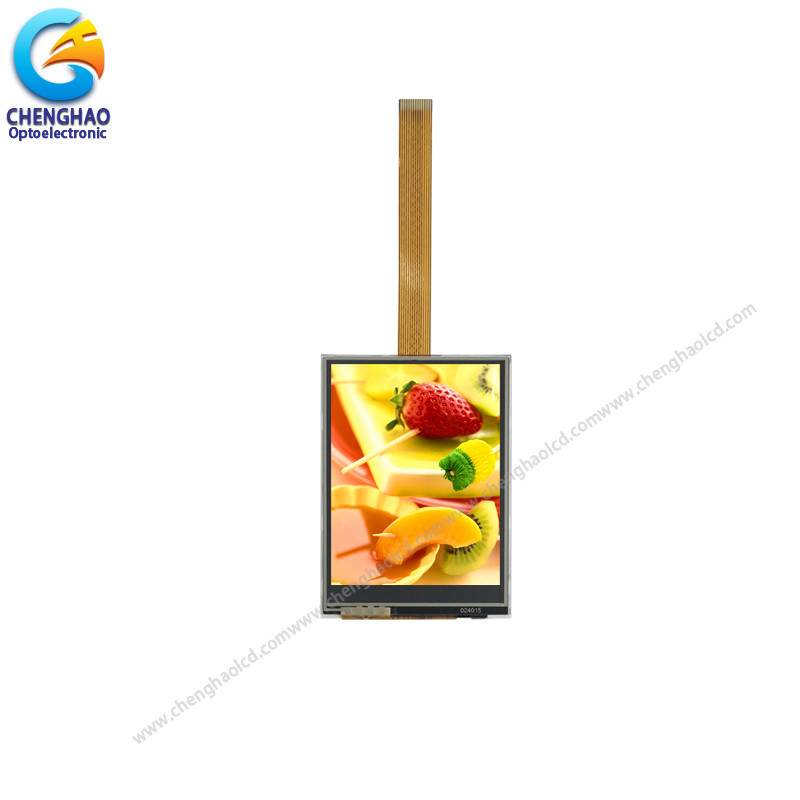

2,4 pulgadas - el alto brillo TFT exhibe la pequeña pantalla LCD táctil 240x320

Descripción de producto

Alta del brillo de TFT de la exhibición 2,4 pequeña Lcd pantalla táctil de la pulgada 240x320

1. Especificación

2. Descripción

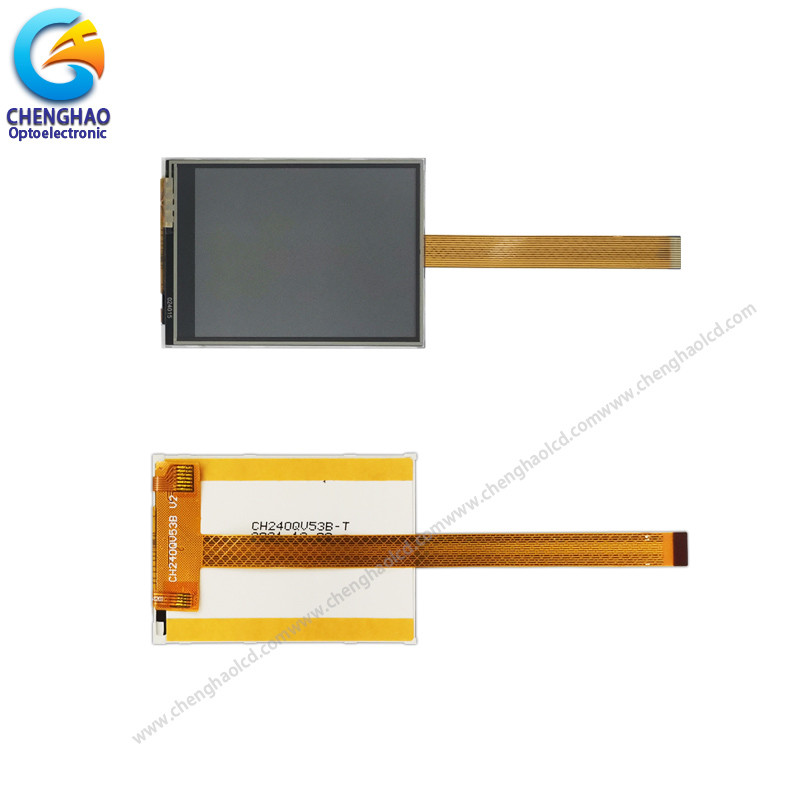

El modelo de exposición CH240QV53B-T de ChengHao es una pantalla de cristal líquido activa del transistor de película fina de la matriz del color (TFT) (LCD) que utiliza el silicio amorfo TFT como dispositivo que cambia. Este modelo se compone de un panel táctil, de un panel de TFT LCD, de IC de conducción, de un contraluz y de FPC.
Este TFT LCD tiene 2,8 pulgadas (de la pantalla vertical) diagonalmente midió área de presentación activa con la resolución 240*320 (RGB).
Este panel táctil es un panel táctil resistente que utiliza una interfaz USB y apoya retiro o el reemplazo con un panel táctil capacitivo.
El conductor utilizó para este proyecto es el ST7789V y puede exhibir los colores 262K/65K por la entrada de señal de R.G.B. El conductor se monta en el vidrio y la interconexión vía FPC incluyendo componentes para conducir el módulo de la exhibición. Línea 8 interfaz de la ayuda 4 de SPI del pedazo.
Además, FPC se puede también modificar para requisitos particulares según requisitos de cliente, tales como contraluz de modificación y estructura de FPC, definición de interfaz, etc.
Conformidad y halógeno de RoHS libres.

3. Dibujo


4. Detalle rápido

Tipo del LCD: 2,4" TFT
Arreglo del punto: 240 (RGB) puntos ×320
Arsenal de filtro de color: Raya vertical del RGB
Modo de visualización: TN/transmisión/normalmente blanco
Dirección de visión: las 6
Gray Scale Inversion Direction: las 12
Conductor IC: ST7789V
Tamaño del módulo: 42,72 (W)×60.26 (H)×3.35 (T) milímetro
Área activa: 36,72 (W)×48.96 (H) milímetro
Echada de punto: 0,153 (W)×0.153 (h) milímetro
Interfaz: 4 line_8bit SPI
Temperatura de funcionamiento: -20 ~ ℃ +70
Temperatura de almacenamiento: -30 ~ ℃ +80
Luz trasera: 6 LED blanco paralelamente
Peso: TBD g

5. Uso





6. FAQ

Q1: ¿Usted acepta exhibiciones del arreglo para requisitos particulares y las pantallas táctiles?
: Seguro, usted puede arreglo para requisitos particulares el FPC, contraluz y la pantalla táctil.
Q2: ¿Qué tipo de interfaz es su pantalla de visualización?
: Pequeño de exhibiciones apoye generalmente SPI, MCU, RGB, MIPI. que las exhibiciones medianas apoyan generalmente LVDS, MIPI, especificaciones de EDP.Different utilizan diversos interfaces.
Q3: Hace usted utilizó la pantalla táctil capacitiva o la pantalla táctil resistente.
: Tenemos la pantalla táctil capacitiva y pantalla táctil resistente.
Q4: ¿Cuál es su política de la muestra?
: Si hay común, usted puede muestrear en cualquier momento, si no hay acción, él tardará una cierta hora, y después esperará los materiales para volver muestrear. Pero el cliente necesita pagar la tarifa de la muestra y la tarifa expresa.
Q5: ¿Cuánto tiempo está su plazo de ejecución para la producción en masa?
: Tarda cerca de 20 - 45 días laborables para la producción en masa, dependiendo del modelo y de la cantidad de la orden.
Q6: ¿Cómo asegurar entrega estable a largo plazo?
: Primero, recomendaremos los productos que se pueden entregar durante mucho tiempo a los clientes, y en segundo lugar, tendremos un gran número de acción por adelantado durante mucho tiempo.
Q7: ¿Cuál es su modo de pago para la producción en masa?
: Generalmente, después de recibir el depósito 50%-100% de clientes, comienzan a preparar los materiales. La entrega es cerca de 5 días laborables después del recibo del pago final.
