Módulo 280cd/m2 Dot Matrix Tft Screen de la exhibición de Mcu Spi los 3.5in Tft Lcd
Persona de Contacto : Tina Fu
Número de teléfono : +86 755-27806536
WhatsApp : +8615919862398
Cantidad de orden mínima : | 1pcs | Precio : | Negotiation |
---|---|---|---|
Detalles de empaquetado : | Todos los productos se embalan de manera correcta de mantenerla segura. Para los pequeños tamaños d | Tiempo de entrega : | 7-15 días laborables |
Condiciones de pago : | T/T | Capacidad de la fuente : | 300Kpcs/month |
Lugar de origen: | Shenzhen, China | Nombre de la marca: | Chenghao/Oem |
---|---|---|---|
Certificación: | ROHS、ISO9001、CE | Número de modelo: | CH240QV53B-T |
Información detallada |
|||
Nombre de producto: | Módulo legible de la pantalla táctil de la luz del sol | Resolución: | qvga |
---|---|---|---|
Dirección de visión: | 6:00 | IC: | ST7789 |
Interfaz: | SPI | TEMPOREROS de funcionamiento: | -20~70 ℃ |
TEMPOREROS del almacenamiento: | -30~80 ℃ | tipo de exhibición: | 2,4" TFT+RTP |
Alta luz: | Módulo legible de la pantalla táctil de la luz del sol,módulo de la pantalla táctil de 14pin SPI,Panel LCD legible de la luz del sol de 2 |
Descripción de producto

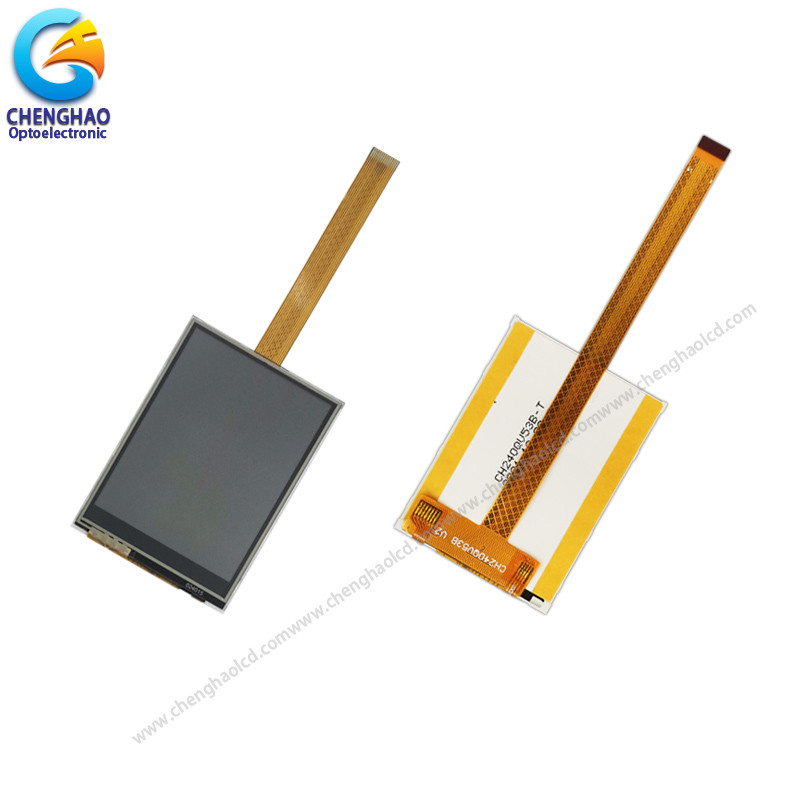

Interfaz legible de la pulgada 240*320 14pin Spi del módulo 2,4 de la pantalla táctil de la luz del sol
1. Especificación
ARTÍCULO | VALORES ESTÁNDAR | UNIDADES |
Tipo del LCD | 2,4" TFT+TP | -- |
Arreglo del punto | 240*320 | puntos |
Conductor IC | ST7789 | -- |
Tamaño del módulo |
4,272×6,026×0.335
|
cm |
Área activa |
3,672 (W) ×4,896(H)
|
cm |
Echada de punto |
0,0153 ×0,0153
|
cm |
Temperatura de funcionamiento | - 20 ~ + 70 | ℃ |
Temperatura de almacenamiento | - 30 ~ + 80 | ℃ |
Luz trasera | LED blanco | -- |
Peso | TBD | g |
2. Descripción

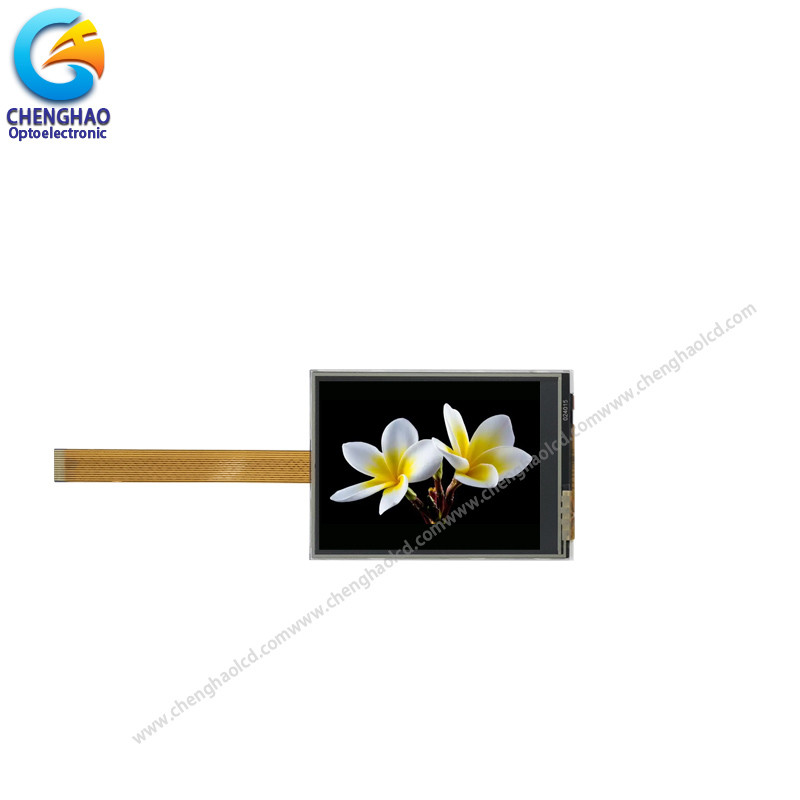

El modelo de exposición CH240QV53B-T de ChengHao es una exhibición del tacto del TFT color de 2,4 pulgadas, usando interfaz del spi, él puede exhibir imágenes de vídeo de la resolución 240*320. La primera característica de la exhibición del tft 240x320 es la instalación de un panel táctil resistente, que la hace sensible al tacto y apoya la interacción persona-ordenador. La segunda característica es el uso de un montaje del contraluz con 6 blancos llevados como la fuente de luz, que de las PC hace su alcance de la luminancia del contraluz 800 cd/m2, legibilidad así favorable de la luz del sol. La exhibición resistente del tft 2,4 se puede modificar y modificar para requisitos particulares según requisitos de cliente, incluyendo el retiro o el reemplazo de la función del tacto (CTP), la modificación del brillo del contraluz, el diseño de forma y de estructura de FPC, y la redefinición de interfaces.
Si la exhibición de 240x320 TFT no puede cumplir sus requisitos, usted puede conseguir la otra información del módulo del lcd del tft similar a CH240QV53B-T de nosotros por correo
3. Dibujos
Notas:
(1) tipo de exhibición: 2,4 pulgadas TFT+TP
(2) dirección de visión: 6:00
(3) impulsión IC del Lcd: ST7789V
(4) modo del polarizador: Positivo transmisivo
(5) temporeros de funcionamiento: -20~70 ℃
(6) temporeros del almacenamiento: -30~80 ℃
(7) tolerancia de Unmarker: ±0.20
(8) protección: ROHS
4. Detalle rápido
* nombre de LCM: Interfaz legible de la pulgada 240*320 14pin Spi del módulo 2,4 de la pantalla táctil de la luz del sol
* modelo: CH240QV53B-T
* tamaño de Lcm.: 2,4 pulgadas
* tipo del tacto: RTP
* tipo de exhibición: 2.4inch TFT+TP
* colores de la exhibición: 262K/65K
* número de puntos: 240x320
* TFT Dot Pitch: 0,153 (w) ×0,153(h)milímetro
* ángulo de visión: las 6
* conductor IC: ST7789V
* modo de visualización: Transmisión del TN/normalmente blanca
* tamaño del módulo: 42,72 (W) ×60,26(H) ×3,35(T)milímetro
* área activa de TFT: 36,72 (W) ×48,96(H) milímetro
* luminancia: liendre 800
* contraste: 500:1
* tipo de interfaz de TFT: 4-line_8bit SPI
* tipo de interfaz del TP: usb
* Pin Number: 14pins
* haga excursionismo el tipo y el color: Retroiluminación LED/blanco
Contraluz: 6 LED
5. Uso
6. FAQ
Q: ¿Formas de pago?
T/T, Paypal y unión occidental etc.
Para las muestras: pago por adelantado.
Para la producción en masa: depósito del 50% y balanza del 50% antes del envío.
Q: ¿Cuál es el plazo de ejecución de los productos?
: Las muestras en existencia serán enviadas en el plazo de 3 días después del pago.
Dos a cuatro semanas para la producción en masa
Q: ¿Cuánto tiempo es el período de garantía?
: El período de garantía es generalmente un año. Depende de diversos productos.
Q: ¿Cuál es el producto MOQ?
: Diverso producto tiene el diverso MOQ, nos entra en contacto con por favor las ventas para la información detallada.
Q: ¿Cuál es su servicio de la después-venta?
: Si algunos problemas, usted consiguen nuestra contestación en el plazo de 24 horas. La solución será ofrecida inmediatamente por nuestro equipo técnico profesional.
Q: ¿Puede usted proporcionar servicio del OEM?
: sí, podemos proporcionar al OEM y el servicio del ODM, puede modificar productos para requisitos particulares según los dibujos usted fuente
Q: ¿Cómo puedo confiar en su calidad del producto?
: La compañía ha avanzado el equipo y el sistema, los productos de la inspección entrante, de la prueba en línea y de prueba de confiabilidad de la compañía con el ROHS, prueba del CE
