Descripción de producto

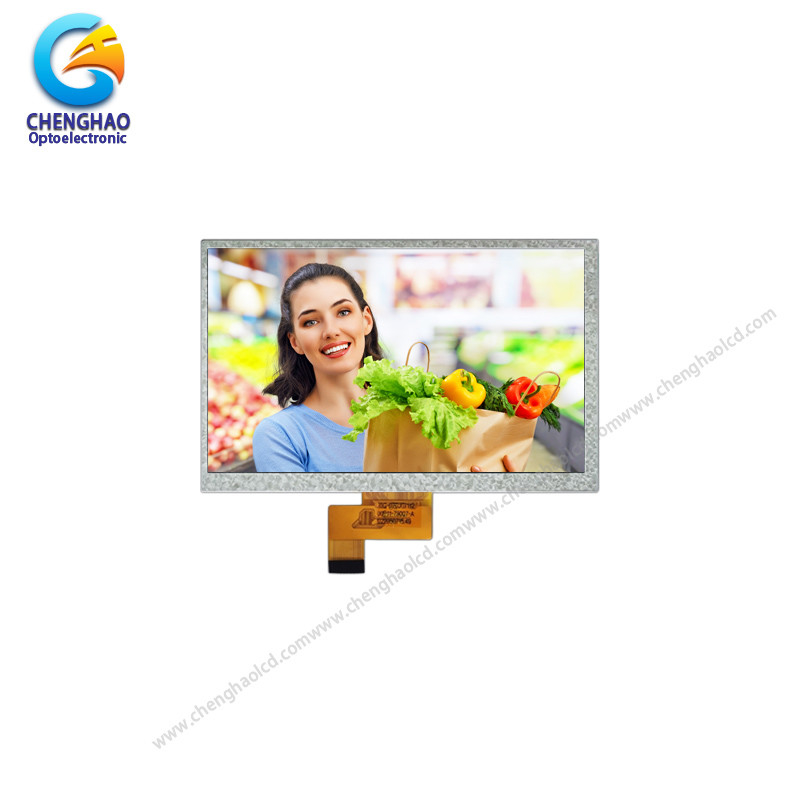

HD 7 pulgadas Tft módulo de LCD 1024 * 600 MIPI de 4 carriles con todas las direcciones de visión
1Especificación
| Modelo no. |
Se aplicará el procedimiento siguiente: |
| Tipo de módulo |
7"TFT |
| Modo de muestra |
IPS / Transmisor / Normalmente negro |
| Número de puntos |
1024*3 ((RGB) *600 |
| Dirección de visión |
No se puede utilizar. |
| Tamaño del módulo |
164.9 ((W) *100.0 ((H) *3.5 ((T) mm |
| Área activa de TFT |
154.2144 ((W) * 85.92 ((H) mm |
| Pintura de puntos TFT |
0.1506 ((W) * 0.1432 ((H) mm |
| Interfaz |
4 carriles-MIPI |
| Tipo de luz de fondo |
LED blanco |
| La luminosidad |
500 cd/m2 |
2Descripción.

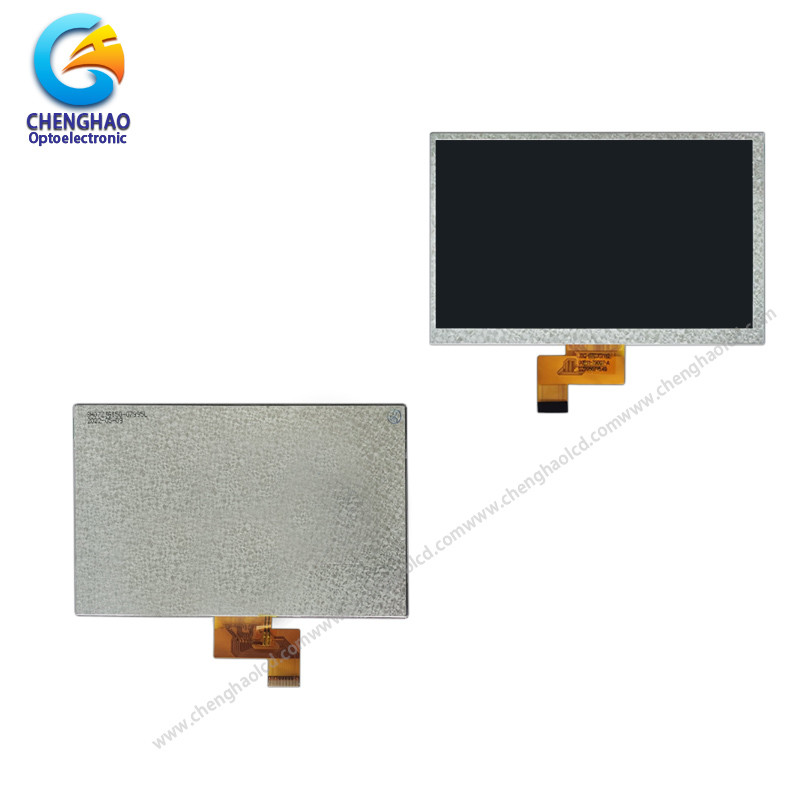

ChengHao Display modelo CH700WS16A es una pantalla de cristal líquido (LCD) de transistor de película fina (TFT) de matriz activa de color que utiliza TFT de silicio amorfo como dispositivo de conmutación.Este modelo está compuesto por un panel LCD TFT, un circuito integrado de conducción, una luz de fondo y FPC.
Esta pantalla LCD TFT tiene un área de visualización activa diagonalmente medida de 7,0 pulgadas (pantalla horizontal) con una resolución de 1024 * 600.
El controlador utilizado para este proyecto puede mostrar 16M colores por entrada de señal RGB. El controlador está montado en el vidrio y la interconexión a través de FPC incluyendo componentes para conducir el módulo de visualización.Interfaz MIPI de soporte de 4 carriles.
Además, el FPC también se puede personalizar de acuerdo con los requisitos del cliente, como modificar la luz de fondo y la estructura del FPC, la definición de la interfaz, etc.
Cumplimiento RoHS y libre de halógenos.
3- Dibujos
Las notas:
(1) Tipo de pantalla: 7,0 pulgadas IPS TFT
(2) Dirección de visión: 80/80/80/80
(4) Modo de polarización:Transmisor/negativo
(5) Temperatura de funcionamiento: -20 ~ 70 °C
(6) Almacenamiento a una temperatura de -30 a 80 °C
(7) Tolerancia del desmarcador: ±0.20
(8) Protección: ROHS
4Detalle de Qucik
Valor del atributo
Tamaño de la pantalla diagonal:7.0 pulgadas
Tipo de interfaz: MIPI de 4 carriles
Resolución: 1024*600 puntos
Las dimensiones del área de visualización: 154.2144 ((W) * 85.92 ((H) mm
Tipo de luz de fondo: LED
Modo de visualización: transmisor
Las dimensiones: 164,9 W*100,0 H*3,5 T*mm
Tecnología de matriz de visualización: IPS TFT
Temperatura mínima de funcionamiento: -20 °C
Temperatura máxima de funcionamiento: +70°C
Luz: 500 cd/m2
Número de colores: 16,7 millones
Se cumplen las normas: CE, RoHS
Tiempo de respuesta:***
Rango de temperatura de funcionamiento: -20 → +70°C
Relación de contraste:800
Tipo de pantalla: LCD TFT
5Aplicación
6Nuestro servicio
Política del transporte marítimo:
1- Regularmente, enviamos a través de Fedex/DHL/UPS, vía expresa (2-7 días hábiles de llegada), adecuado para pedidos pequeños.
2- Envío marítimo, (25-40 días de llegada), bajo costo, puerto a puerto, generalmente para pedidos de gran cantidad.
En el caso de los vehículos de motor de motor:
El servicio personalizado está bien.
Política de muestras:
1- Por lo general ofrecemos una muestra aleatoria de forma gratuita, pero con su carga de envío de la muestra pagada.
2- Ofrecemos 1-2 piezas cada muestra al azar, si para más piezas, vamos a tratar de enviar a usted, si no y usted debe
Si solicita más piezas, le cobraremos las mismas tarifas de muestra para hacer más piezas de muestras.
Proceso de pedido sencillo:
Por favor, por favor confirme el nombre del producto, las imágenes, los colores y la cantidad antes de hacer el pedido.
