320x240 3,5" panel LCD del contraluz de la pantalla 1000nits del TN IPS Tft alto
Persona de Contacto : Tina Fu
Número de teléfono : +86 755-27806536
WhatsApp : +8615919862398
Cantidad de orden mínima : | 1PCS | Precio : | Negotiation |
---|---|---|---|
Detalles de empaquetado : | Todos los productos se embalan de manera correcta de mantenerla segura. Para los pequeños tamaños d | Tiempo de entrega : | 7-15 días laborables |
Condiciones de pago : | T/T | Capacidad de la fuente : | 300Kpcs/month |
Lugar de origen: | Shenzhen, China | Nombre de la marca: | Chenghao/Oem |
---|---|---|---|
Certificación: | ROHS、ISO9001、CE | Número de modelo: | CH154HV05A-CT |
Información detallada |
|||
Nombre de producto: | IPS de exhibición del lcd | Tipo del CTP: | Vidrio + ITO Film +FPC+Adhesive |
---|---|---|---|
Conductor IC del CTP: | FT6236 | Tamaño del módulo: | 40,2 (W)×40.5 (H)×4.1 (T) milímetro |
Área activa: | 27,744 (W)×27.744 (H) milímetro | Echada de punto: | 0,0867 (W)×0. 0867 (H) milímetro |
Interfaz: | 4-lines_8bit SPI | ||
Alta luz: | exhibición de 8bit SPI IPS LCD,Pantalla LCD del interfaz de SPI pequeña,1 |
Descripción de producto

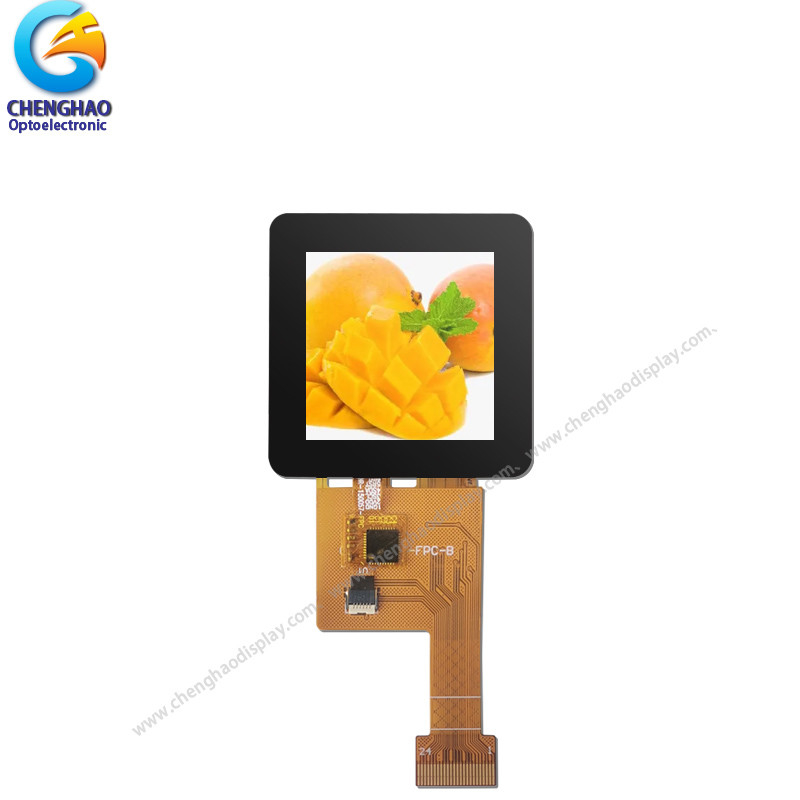

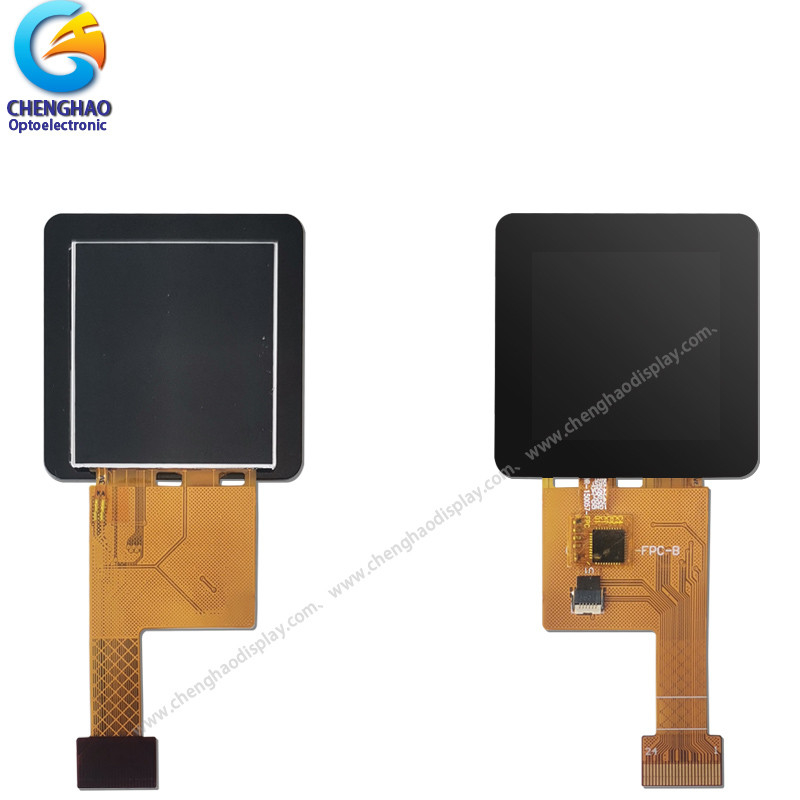

Pantalla misma del Lcd de toda la exhibición de visión 1,54 de la dirección IPS LCD” pequeña
1. Especificación
ARTÍCULO | VALORES ESTÁNDAR | UNIDADES |
Tipo del LCD | 1,54 ' ‘TFT | -- |
Arreglo del punto | 320 × (RGB) 320 | puntos |
Conductor IC | ST7796 | -- |
Tamaño del módulo |
40,2 (W) ×40,5(H) ×4,1(T)
|
milímetro |
Área activa |
27,744 (W) ×27,744(H)
|
milímetro |
Echada de punto |
0,0867 (W) ×0.0867(H)
|
milímetro |
Temperatura de funcionamiento | - 20 ~ + 70 | ℃ |
Temperatura de almacenamiento | - 30 ~ + 80 | ℃ |
Luz trasera | 3 LED blanco en Paralle | -- |
Peso | TBD | g |
2. Descripción
La mini pantalla táctil de Chenghao (CH154HV0A-CT) es una pantalla táctil capacitiva tamaño pequeño, usando el interfaz de 4 lines_8bit SPI, que puede exhibir los colores 65K/262K. Hay un área de la pantalla a color de 1,54 pulgadas de esta mini pantalla táctil, que puede exhibir 320 (RGB) imágenes video de la resolución ×320.
Porque esta mini pantalla táctil utiliza tecnología de pantalla de cristal líquido del IPS, tiene un ángulo de visión completo de 80/80/80/80, así que significa que esta exhibición permite que los usuarios vean la pantalla con ángulos de visión extremos cerca de 80/80/80/80. Al mismo tiempo, el CH154HV05A-CT es también una pantalla de visualización ancha de la temperatura, que puede trabajar en un ambiente donde está la temperatura en el rango del ℃ -20~+70.
Si usted necesita modificar la pantalla LCD color de 1,54 pulgadas para requisitos particulares, podemos también hacerla. Usted puede conseguir más información por servicio de atención al cliente en línea asesor.
3. Dibujos
Notas:
(1) tipo de exhibición: 1,54 pulgadas TFT+CTP
(2) dirección de visión: Todo el ángulo de visión
(3) impulsión IC del Lcd: ST7796
(4) modo del polarizador: Negativa transmisiva
(5) temporeros de funcionamiento: -20~70 ℃
(6) temporeros del almacenamiento: -30~80 ℃
(7) tolerancia de Unmarker: ±0.20
(8) protección: ROHS
4. Detalle rápido
* nombre de LCM: Toda la exhibición de visión de la dirección IPS LCD
* modelo: CH154HV05A-CT
* tamaño de Lcm.: 1,54 pulgadas
* con el panel táctil o no: con
* tipo del tacto: CTP
* tipo de exhibición: 1,54” TFT+CTP
* colores de la exhibición: 262K/65K
* número de puntos: puntos 320*320
* TFT Dot Pitch: 0,0867 (W) ×0.0867(H)milímetro
* ángulo de visión: 80/80/80/80
* conductor IC: ST7796
* modo de visualización: Transmisión del IPS normalmente negra
* tamaño del módulo: 40,2 (W) ×40,5(H) ×4,1(T)milímetro
* área activa de TFT: 27,744 (W) ×27,744(H)milímetro
* luminancia: 400 cd/m2
* contraste: 800
* tipo de interfaz de TFT: 4-lines_8bit SPI
* tipo de interfaz del CTP: I2C
* Pin Number: 24 pernos
* haga excursionismo el tipo y el color: Retroiluminación LED/blanco
Contraluz: Paralelo de 3 LED
5. Uso
7. FAQ
(1) completamente/cadena de producción semiautomatizada asegurar la mejor calidad.
(2) crea, puede cubrir especialmente sus necesidades para requisitos particulares.
(3) entrega rápida, cerca de 20 días por plazo de ejecución
(4) muestras disponibles a petición; Las pequeñas órdenes de MOQ pueden ser negociadas.
(5) le proporciona el mejor servicio de la preventa y de la después-venta.
¡Si usted tiene más pregunta, ahora éntrenos en contacto con por favor, nosotros miran adelante a la comunicación con usted!
