Descripción de producto

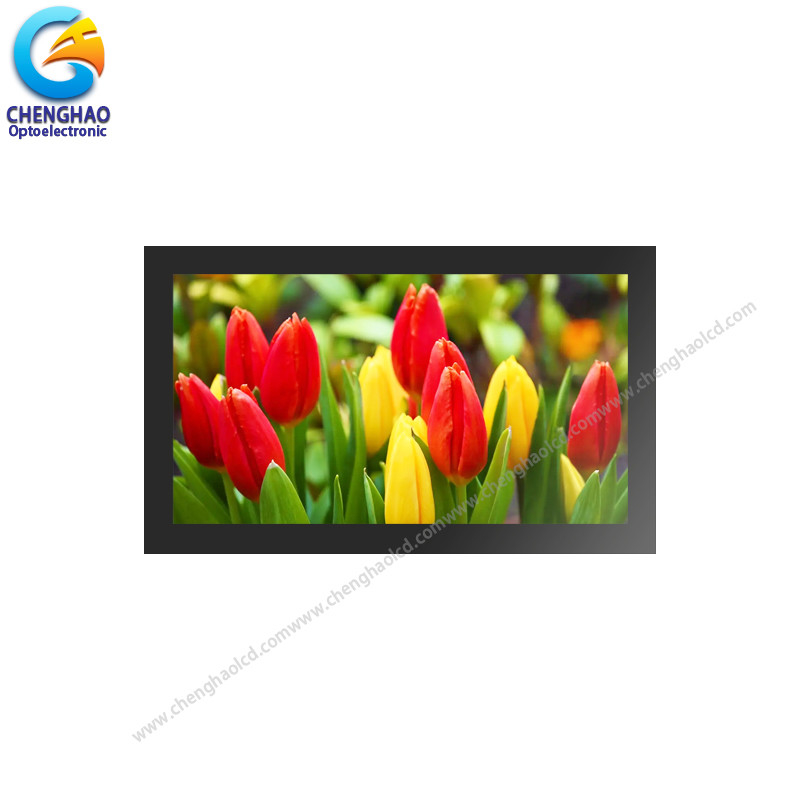

10.1 pulgadas Ángulo de visión completo Color pantalla LCD táctil Resolución 1024x600
1Especificación
| Tipo de vehículo: |
TFT (también conocido como TFT) |
| Dirección de visión: |
el número de unidades de producción80 |
| Modo de muestra |
IPS |
| Temperatura de funcionamiento: |
-30°C a 80°C |
| Temperatura de almacenamiento: |
-30°C a 80°C |
| Control del conductor: |
No lo sé. |
| Tipo de interfaz: |
El SPI |
| Brillo: |
400 CD/m2 |
2Descripción.

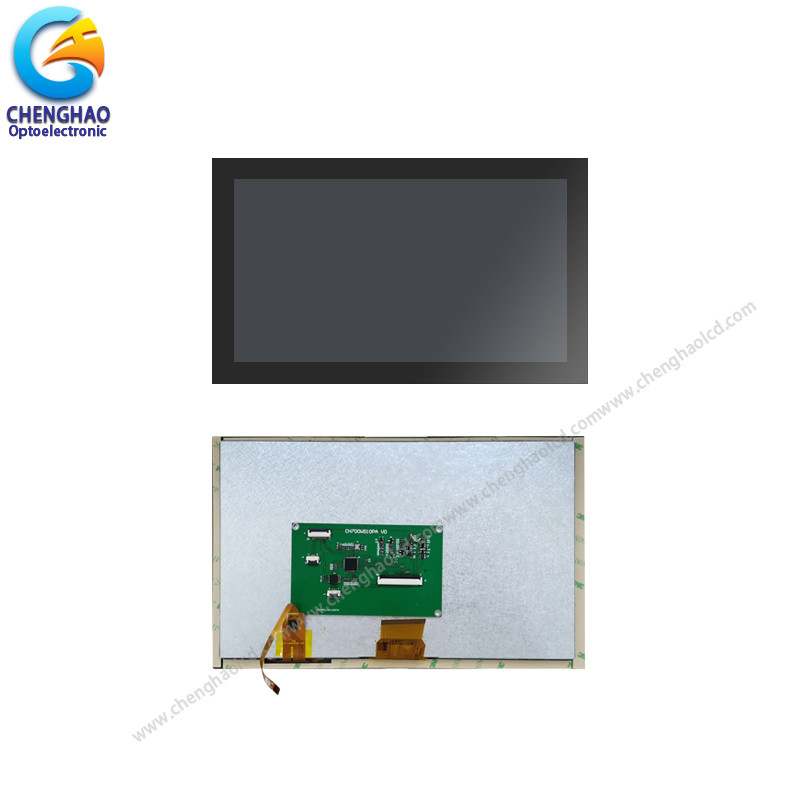

CHenghao Optoelectronic CH101WS07A-CT es una pantalla LCD táctil en color con ángulo de visión completo, que incluye principalmente un panel táctil (TP), un panel LCD, un conjunto de retroiluminación (BL), un IC de controlador y un FPC.
(1) Este TP es un panel táctil capacitivo (CTP), que utiliza el GT911 como IC de controlador, se comunica con otros componentes a través de la interfaz I2C y admite el multi-toque.
(2) El panel LCD es de tipo TFT, lo que permite a los usuarios leer la pantalla LCD con un amplio ángulo de visión (80/80/80/80).Área de color activa de 1 pulgada del panel LCD que puede reproducir animaciones de video HD de 1024x600 píxeles.
(3) BL y FPC se pueden personalizar de acuerdo con los requisitos del cliente. El contenido personalizado incluye brillo BL, forma FPC, personalización de interfaz, eliminación o reemplazo del panel táctil (RTP), etc.
Si CH101WS07A-CT no puede satisfacer sus necesidades, tenemos muchas soluciones de pantalla LCD similares para que usted pueda elegir, puede obtenerlos a través de nuestro servicio al cliente en línea.
3- Dibujos
Las notas:
(1) Tipo de pantalla: 10.1 TFT+CTP
(2) Dirección de visión: 80/80/80/80
(3) Temperatura de funcionamiento: -20 ~ 70 °C
(4) Temperatura de almacenamiento: -30 a 80 °C
(5) Tolerancia del desmarcador: ±0.20
(6) Protección: ROHS
4Detalle de Qucik
Tipo de pantalla LCD:10.1TFT + CTP
Garantizar: un año
Disposición de puntos: 1024 (RGB) × 600 puntos
Matriz de filtros de color: banda vertical RGB
Modo de visualización: IPS / Transmisor / Normalmente negro
Dirección de visión: 80/80/80/80
Tipo de CTP: G+G
Tratamiento de superficie: 6 horas
IC del conductor del CTP: GT911
El proveedor de LCD: Chenghao Optoelectronic
Tamaño del módulo: 252.00 ((W) × 155.5.00(H) ×10.75(T) mm
El tamaño del TFT: 235,00 ((W) × 143,00 ((H) × 5,0 ((T) mm
Área activa: 222,72 (W) × 125,28 (H) mm
LENSA Área de visión: 223.72 (W) × 126.28 (H) mm
Punto de inclinación: 0,2175 ((W) × 0,2088 ((H) mm
Interfaz TFT:SPI
CTP:I2C
Temperatura de funcionamiento: -20 ~ +70 °C
Temperatura de almacenamiento: -30 ~ +80 °C
Luz trasera: 42 LED blanco
Peso: TBD g
5Aplicación
6. Preguntas frecuentes
P1: ¿Acepta pantallas personalizadas y pantallas táctiles?
R: Claro, puedes personalizar el FPC, la luz de fondo y la pantalla táctil.
P2: ¿Qué tipo de interfaz es su pantalla?
R: Las pantallas de tamaño pequeño generalmente admiten SPI,MCU,RGB,MIPI. Las pantallas de tamaño medio generalmente admiten LVDS,MIPI,EDP.Las diferentes especificaciones utilizan diferentes interfaces.
P3: ¿Utilizó una pantalla táctil capacitiva o una pantalla táctil resistiva?
R: Tenemos pantalla táctil capacitiva y pantalla táctil resistiva.
P4: ¿Cuál es su política de muestras?
R: Si hay stock, puede tomar muestras en cualquier momento, si no hay stock, tomará algún tiempo, y luego esperar a que los materiales vuelvan a tomar muestras.Pero el cliente necesita pagar la tarifa de muestra y la tarifa expreso.
P5: ¿Cuánto tiempo dura su producción en masa?
R: Para la producción en masa se necesitan unos 20-45 días laborables, dependiendo del modelo y la cantidad de pedido.
