4Módulo de visualización LCD táctil de 3 pulgadas con interfaz MIPI para equipos de control de acceso

Descripción del producto:

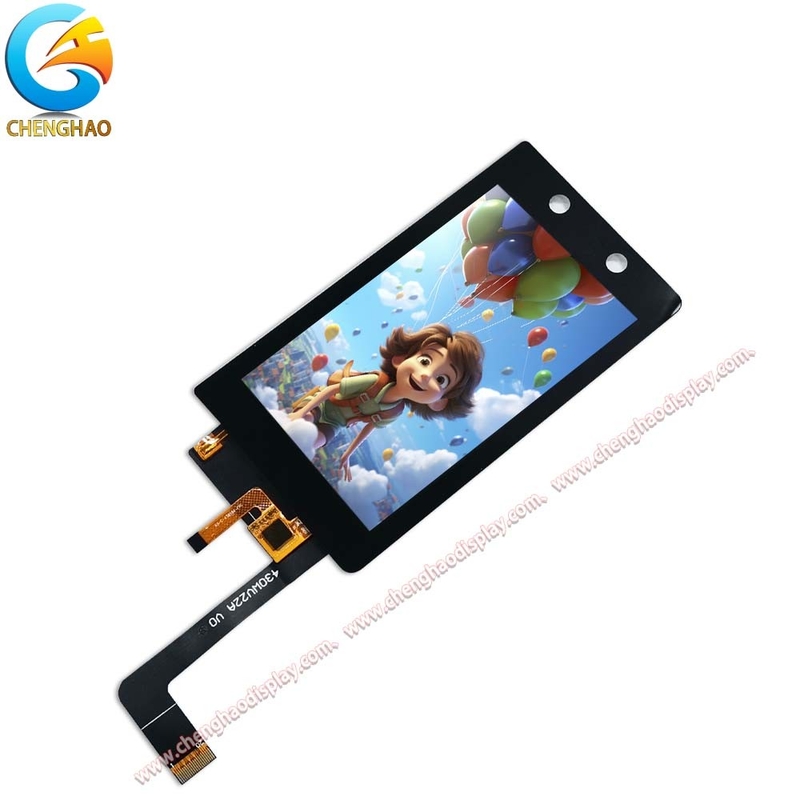

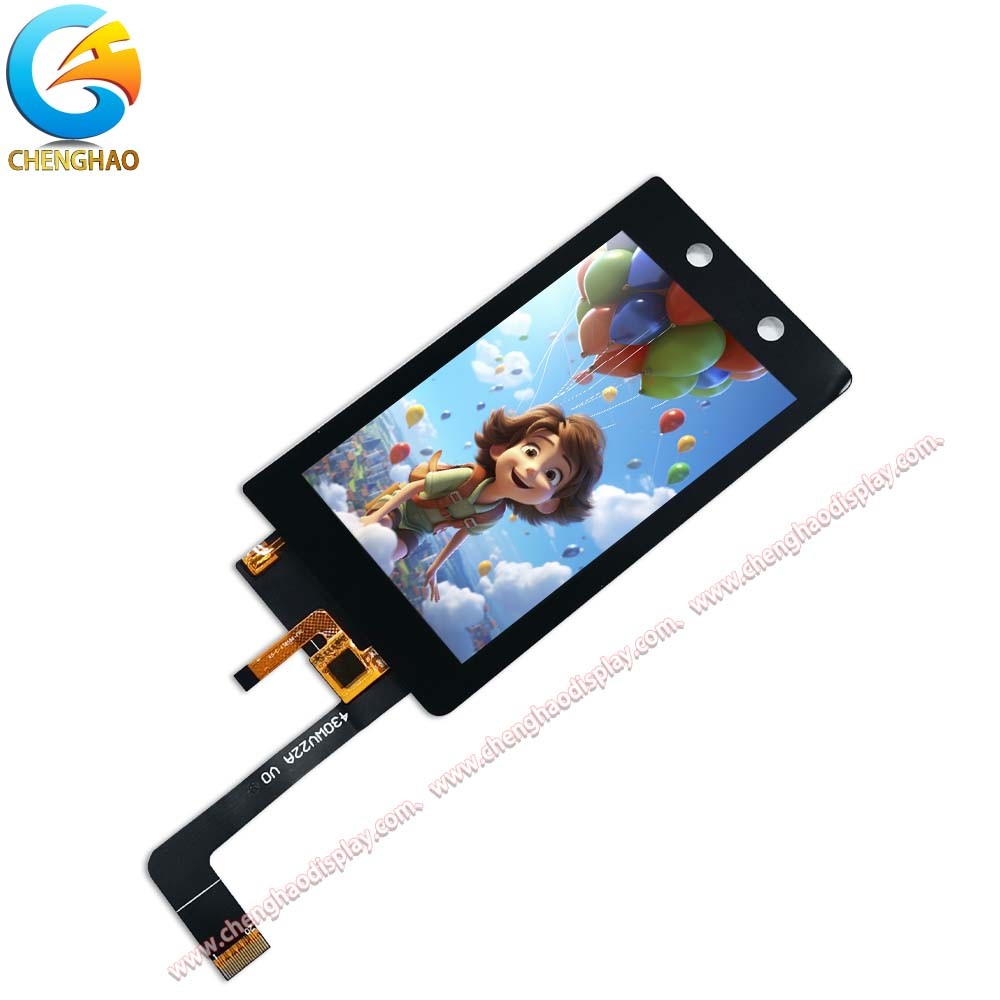

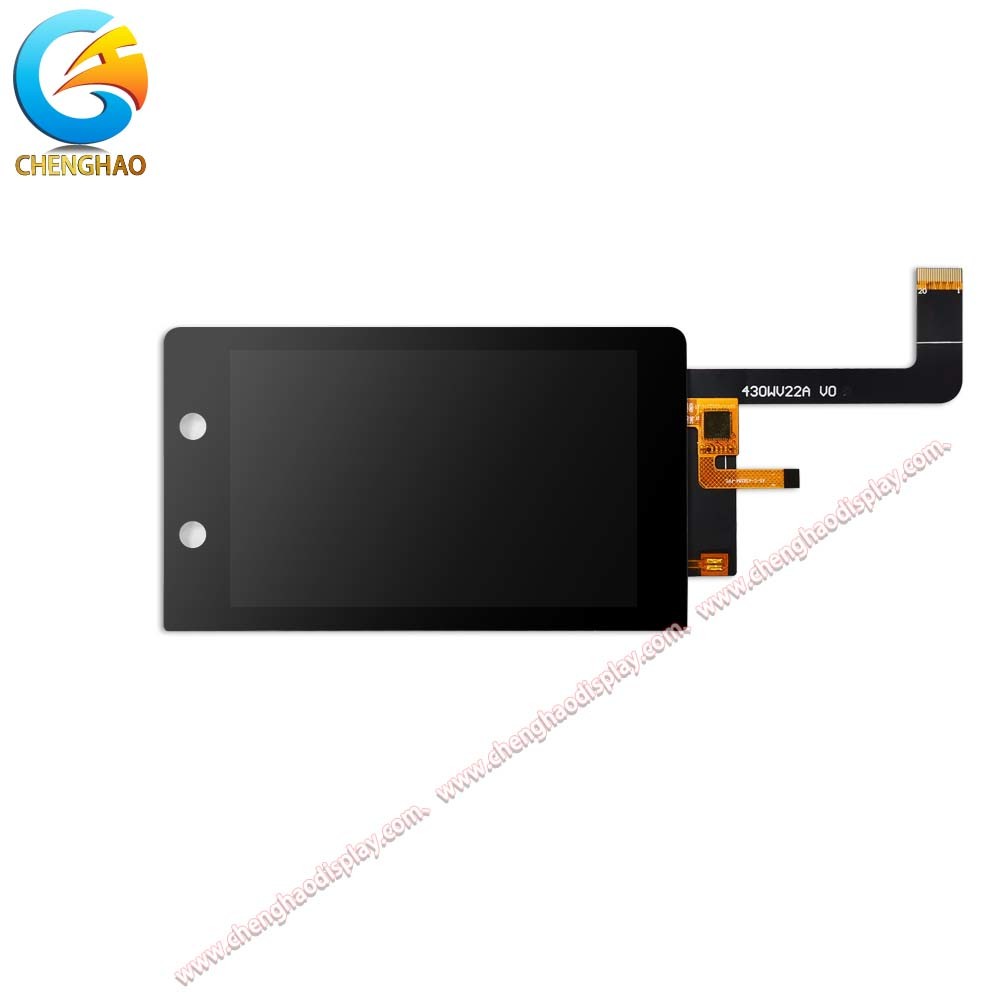

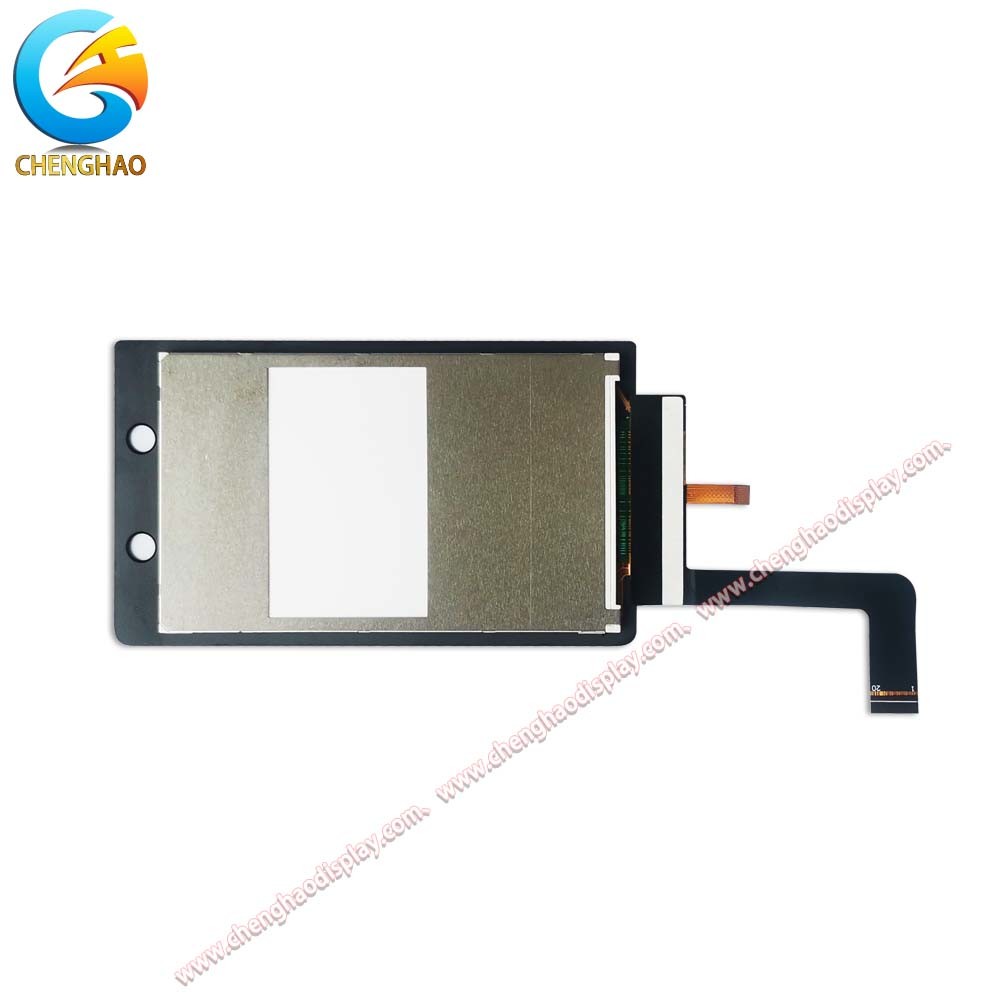

ChengHao Display modelo CH430WV22B-CT es una pantalla de cristal líquido (LCD) de transistor de película fina (TFT) de matriz activa en color que utiliza tecnología TFT de silicio amorfo como dispositivo de conmutación.Este modelo consta de un panel LCD TFT, un panel táctil, un circuito integrado de conducción, una luz de fondo y un FPC.

Esta pantalla TFT tiene un área de visualización activa de 4,3 pulgadas (pantalla vertical) medida en diagonal con una resolución de 480*800*3-RGB.El controlador utilizado para este proyecto es el ST7701 o compatible y tiene la capacidad de mostrar 16M colores a través de la entrada de señal RGBEl controlador está montado en el cristal y interconectado mediante FPC, que incluye componentes para conducir el módulo de visualización.

El panel táctil de esta pantalla es capacitivo, utiliza el GT911 como IC del controlador, se comunica e interconecta con dispositivos externos a través de la interfaz I2C, admite multi-toque,y sirve como un medio importante para la interacción humano-computadoraAdemás, el FPC se puede personalizar de acuerdo con los requisitos del cliente, como modificar la luz de fondo y la estructura de FPC, la definición de interfaz y así sucesivamente.

Este modelo de pantalla es compatible con RoHS y libre de halógenos.



Nombre del módulo	4Módulo de pantalla LCD táctil de 3 pulgadas
Resolución	480x800 píxeles
Luminancia	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero en el caso de las emisiones de gases de efecto invernadero.
TP	Panel táctil capacitivo
Dirección de visión	No se puede utilizar.



Características:

Los equipos de control de acceso de reconocimiento facial se utilizan ampliamente tanto en interiores como en exteriores, lo que exige equipos de alta calidad con una excelente legibilidad en exteriores.Chenghao Optoelectronic ha desarrollado una pantalla táctil LCD para sistemas de control de acceso con características técnicas avanzadas.

Estas son algunas de las características técnicas de la pantalla táctil LCD CH430WV22B-CT:

Alta resolución

La pantalla táctil LCD CH430WV22B-CT cuenta con una alta resolución de 480*800 y un brillo de retroiluminación de 350 cd/m2, proporcionando una visualización clara tanto en ambientes interiores como exteriores con poca luz.

Apoya el ángulo de visión libre

El módulo LCD táctil utiliza la tecnología de pantalla IPS para lograr una dirección de visión libre de 80/80/80/80, lo que permite a los usuarios obtener un efecto de ángulo de visión lo suficientemente claro cuando leen la pantalla desde diferentes ángulos.Esto mejora enormemente la experiencia y la conveniencia del usuario.

Pantalla antirreflexión

El módulo de visualización utiliza la tecnología anti-reflejo de la pantalla, que puede absorber una gran cantidad de luz externa fuerte proyectada en la pantalla,garantizar que los usuarios puedan leer la pantalla al aire libre o en un entorno con mucha luz, protegiendo sus ojos.

Apoyar la interacción entre humanos y computadoras

La pantalla táctil LCD CH430WV22B-CT está equipada con un panel táctil capacitivo.proporcionar una experiencia fácil de usar e intuitiva.





Parámetros técnicos:

Este módulo está diseñado específicamente para equipos de control de acceso y cuenta con una pantalla TFT de 4,3 pulgadas con tecnología táctil CTP.y cuenta con un tipo de pantalla IPS/transmisor/normalmente negro con una resolución de 480x800 puntosLa luminancia de la pantalla es de 350 cd/m2, y la dirección de visión es de 80/80/80/80 grados.

El rango de temperatura de funcionamiento para este módulo es de -20 ~ + 70 °C, y el rango de temperatura de almacenamiento es de -30 ~ + 80 °C. El número de pines FPC para el módulo es de 20 pines, y el tamaño del contorno del módulo es de 68x120x3,35 mm.El área de visualización es de 56,7x93,9 mm, y el área activa es de 56,16x93,6 mm. La lente de vidrio CTP mide 0,7 mm.



Aplicaciones:

El CH430WV22B-CT es un módulo de pantalla LCD especializado que ha sido creado específicamente para ser instalado en sistemas de control de acceso de reconocimiento facial.El rendimiento impresionante de este módulo ha sido ampliamente elogiado por clientes satisfechosComo fabricante experto en LCD, Chenghao Optoelectronic tiene la capacidad de hacer cambios y ajustes en este módulo de visualización para satisfacer los requisitos individuales del cliente.Esto significa que puede utilizarse con gran eficacia en una variedad de áreas diferentes, tales como:, pero no se limita a, control industrial, equipos médicos, electrodomésticos, inteligencia artificial y transporte de automóviles.



Apoyo y servicios:

Nuestro producto de pantalla táctil LCD pequeña soporte técnico y servicios incluyen:

• Asistencia en la instalación y configuración del producto
• Solución de problemas técnicos
• Actualizaciones de software y firmware
• Servicios de reparación y sustitución
• Documentación técnica y manuales

Preguntas frecuentes:

R: La marca de esta pantalla táctil LCD es Chenghao Optoelectronic.

P: ¿Cuál es el número de modelo de esta pantalla táctil LCD?

R: El número de modelo de esta pantalla táctil LCD es CH430WV22B-CT.

P: ¿Dónde se fabrica esta pantalla táctil LCD?

R: Esta pantalla táctil LCD es fabricada en China, en Shenzhen.

P: ¿Qué certificaciones tiene esta pantalla táctil LCD?

R: Esta pantalla táctil LCD tiene certificaciones RoHS, CE y FCC.

P: ¿Cuáles son los detalles del embalaje de esta pantalla táctil LCD?

R: Todos los productos están empaquetados de la manera correcta para mantenerlos seguros. Para productos de tamaño pequeño, usamos bandeja + cartón, y para tamaños más grandes, usamos ranura de espuma + cartón.También diseñamos paquetes de acuerdo con los requisitos de los clientes.

P: ¿Cuál es la cantidad mínima de pedido para esta pantalla táctil LCD?

R: No existe una cantidad mínima de pedido para esta pantalla táctil LCD.

P: ¿Cuál es el tiempo de entrega de esta pantalla táctil LCD?

R: El tiempo de entrega para esta pantalla táctil LCD es de 3 ~ 7 días.

P: ¿Cuáles son los términos de pago para esta pantalla táctil LCD?

R: Los términos de pago para esta pantalla táctil LCD son TT.

P: ¿Cuál es la capacidad de suministro para esta pantalla táctil LCD?

R: La capacidad de suministro para esta pantalla táctil LCD es de 300K pcs / mes.
