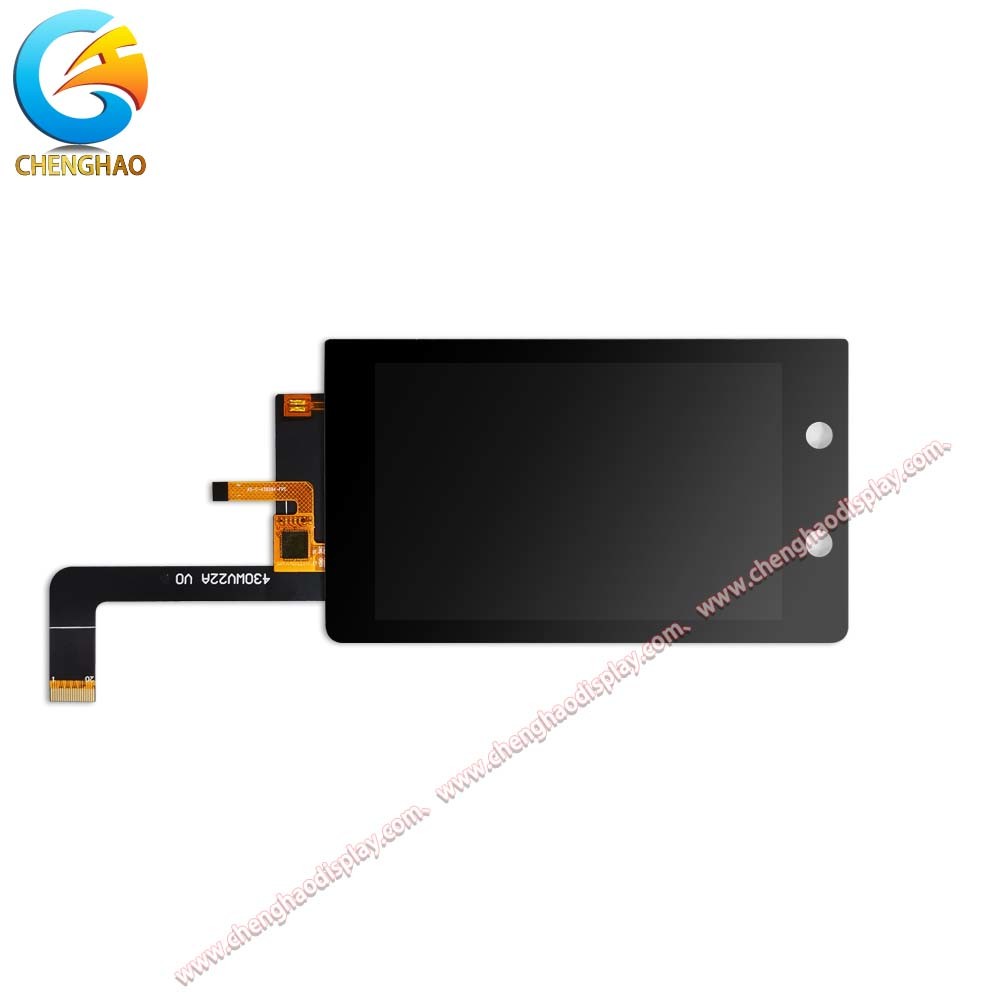

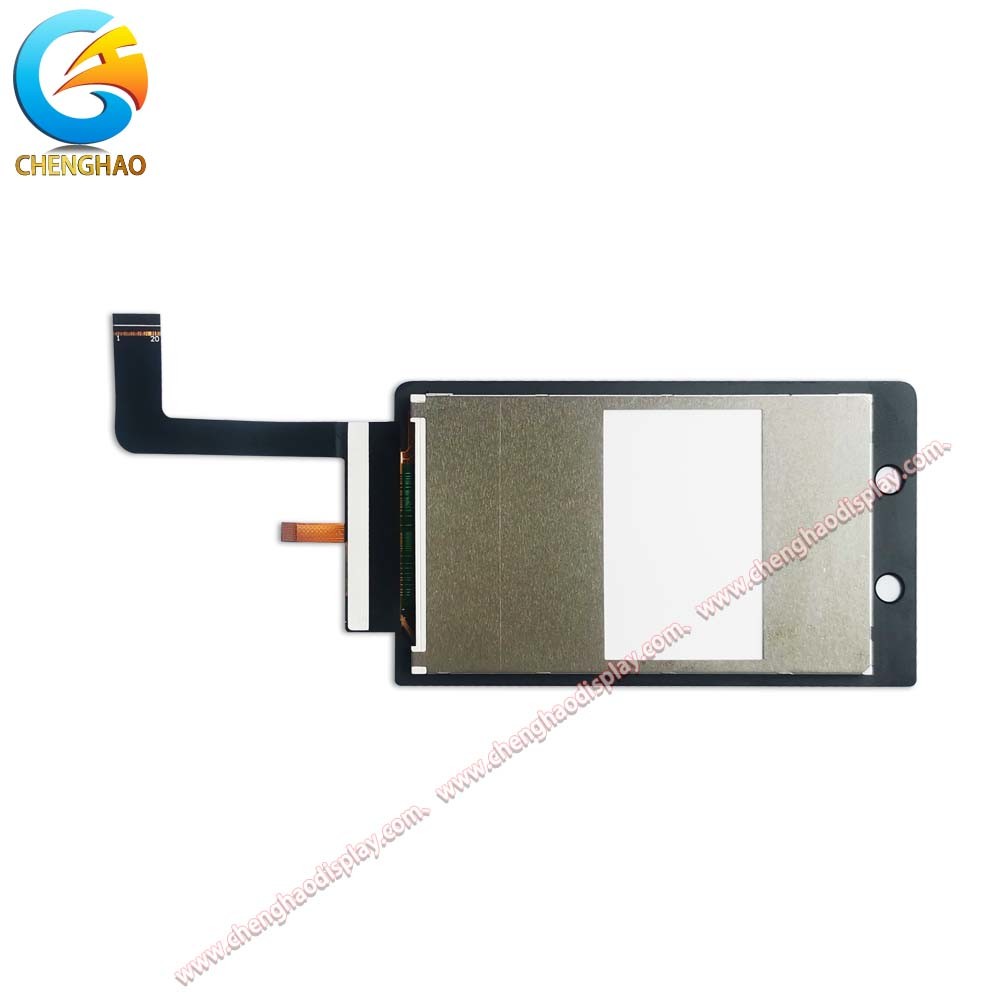

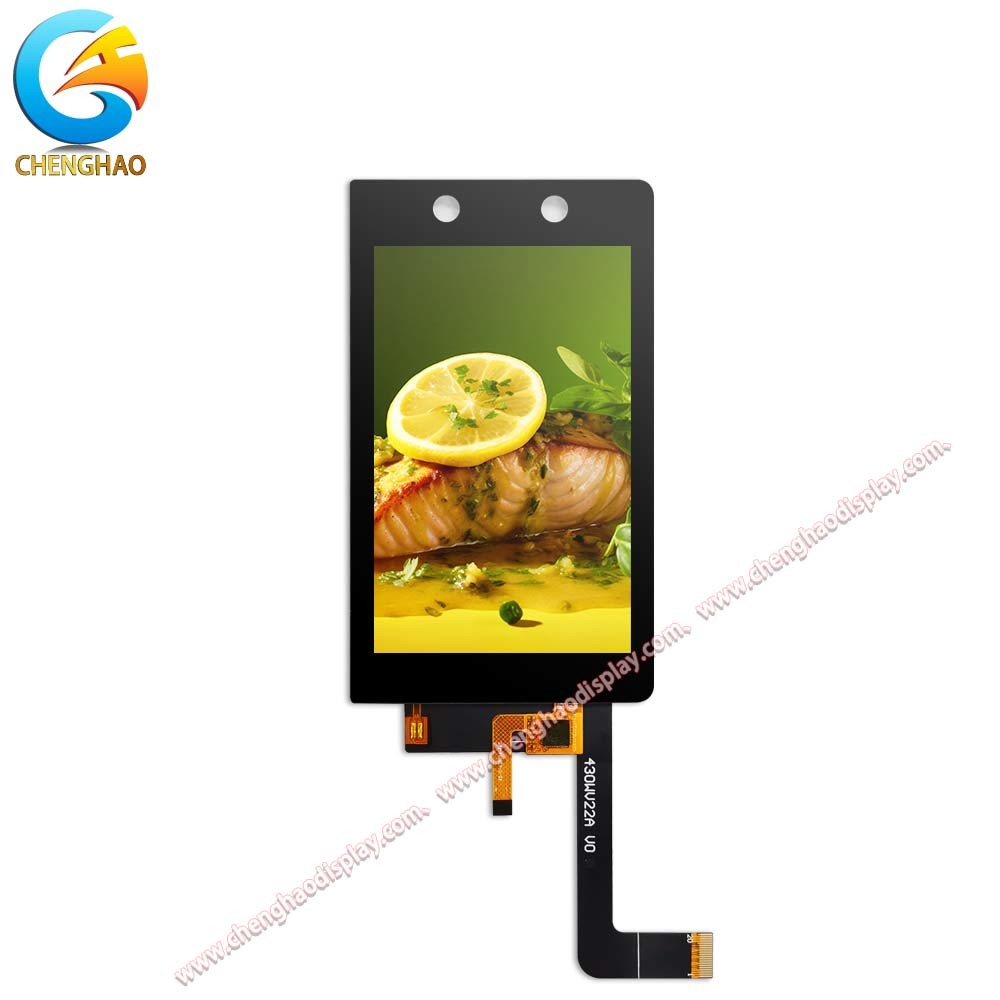

El modelo de pantalla de ChengHao CH430WV22B-CT
El modelo de pantalla ChengHao CH430WV22B-CT es una pantalla de cristal líquido (LCD) de transistor de película fina (TFT) de matriz activa en color que utiliza TFT de silicio amorfo como dispositivo de conmutación.Este modelo está compuesto por un panel LCD TFT, un panel táctil, un circuito integrado de conducción, una luz de fondo y FPC.
Esta pantalla TFT tiene un área de visualización activa diagonalmente medida de 4,3 pulgadas (pantalla vertical) con resolución 480*800*3-RGB.
El controlador utilizado para este proyecto es el ST7701 o compatible y puede
El controlador está montado en el vidrio y la interconexión a través de FPC incluye componentes para conducir el módulo de visualización.
Este panel táctil es capacitivo, utiliza el GT911 como IC de controlador, se comunica e interconecta con dispositivos externos a través de la interfaz I2C, admite multi-toque,y es un medio importante para la interacción humano-computadora.
Además, el FPC también se puede personalizar de acuerdo con los requisitos del cliente, como modificar la luz de fondo y la estructura del FPC, la definición de la interfaz, etc.
Cumplimiento RoHS y libre de halógenos.
Características:
Los equipos de control de acceso de reconocimiento facial se utilizan comúnmente tanto en interiores como en exteriores, lo que requiere que el equipo tenga una legibilidad excepcional en exteriores.Chenghao Optoelectronic ha desarrollado una pantalla táctil LCD que está específicamente diseñada para sistemas de control de accesoEsta pantalla táctil LCD está equipada con una serie de características técnicas que proporcionan una claridad y funcionalidad muy necesarias.
| Modo de muestra |
IPS/Transmisor |
| Luminancia |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Interfaz |
Impuestos mínimos |
| Tipo TP |
El CTP |
| El contraste |
800 |
| El color |
16M |
En primer lugar, la pantalla táctil LCD CH430WV22B-CT cuenta con una alta resolución de 480*800.que permite una visualización clara en ambientes interiores y exteriores con poca luz.
Además, el módulo LCD táctil utiliza la tecnología de visualización IPS, que garantiza la perspectiva libre.lo que significa que los usuarios pueden obtener un efecto de ángulo de visión claro al leer la pantalla desde diferentes ángulos, mejorando en gran medida la experiencia de visualización del usuario.
Además, el módulo de visualización utiliza la tecnología anti-reflejo de la pantalla, y cuando el usuario lee la pantalla al aire libre o en un entorno de luz fuerte,la pantalla puede absorber gran parte de la luz externa fuerte proyectada en la pantallaEste diseño no sólo garantiza una clara visibilidad, sino que también protege los ojos del usuario.
Por último, pero no menos importante, la pantalla táctil LCD Chenghao Optoelectronic también admite la interacción hombre-computadora.que permite a los usuarios interactuar con la información del dispositivo simplemente tocando la pantalla con las manos.
Parámetros técnicos:
Especificaciones del módulo
Las siguientes son las especificaciones del módulo de visualización LCD táctil CH430WV22B-CT de 4.3 pulgadas diseñado para equipos de control de acceso:
Nombre del módulo
4Módulo de pantalla LCD táctil de 3 pulgadas para equipos de control de acceso
Número del módulo
Se aplicarán las siguientes medidas:
Tipo de módulo
4.3" TFT + CTP
Tipo de pantalla
El tipo de pantalla es IPS/Transmisor/Normalmente Negro.
Resolución
La pantalla tiene una resolución de 480*800 puntos.
Luminancia
La pantalla tiene una luminosidad de 350 cd/m2.
Dirección de visión
La dirección de visión es 80/80/80/80.
Interfaz del módulo
La interfaz del módulo esEl MIPI.
Tipo de panel táctil
El tipo de panel táctil escapacitivo.
Interfaz del panel táctil
La interfaz del panel táctil esI2C.
Temperatura de funcionamiento
El rango de temperatura de funcionamiento es-20 ~ + 70 ° C.
Temperatura de almacenamiento
El rango de temperatura de almacenamiento es-30 ~ + 80 °C.
Número de pin FPC
El módulo tiene20 alfilerespara el FPC.
Tamaño del esquema del módulo
El tamaño del contorno del módulo es68*120*3,35 mm.
Área de observación
El área de observación es56.7 por 93.9- ¿ Qué pasa?
Área activa
El área activa es56.16 por 93.6- ¿ Qué pasa?
El espesor de la lente de vidrio CTP
El espesor de la lente de vidrio CTP es0.7- ¿ Qué pasa?
Aplicaciones:
Chenghao Optoelectronic ha desarrollado el módulo de pantalla LCD CH430WV22B-CT para sistemas de control de acceso de reconocimiento facial.ha sido muy bien recibido por los clientes por su excelente rendimiento.
Como fabricante profesional de pantallas LCD, Chenghao Optoelectronic puede personalizar y modificar el módulo de visualización CH430WV22B-CT de acuerdo con los requisitos del cliente.Esto garantiza que pueda utilizarse en una amplia gama de industrias, como el control industrial., equipos médicos, electrodomésticos, inteligencia artificial y transporte de automóviles.
Apoyo y servicios:
Nuestros pequeños productos de pantalla táctil LCD vienen con soporte técnico y servicio integral para garantizar que tenga una experiencia perfecta con nuestros productos.Nuestro equipo de soporte técnico le ayudará a comprender rápidamente las características y funcionalidades de su producto y le ayudará con cualquier pregunta o problema que pueda tener durante la instalación del producto, configuración o operación.
Nuestro equipo de técnicos tiene el conocimiento y la experiencia para diagnosticar y resolver cualquier problema con nuestros productos, minimizando el tiempo de inactividad y garantizando el máximo tiempo de actividad.
En cada paso del camino, nos comprometemos a proporcionarle el apoyo y el servicio que necesita para sacar el máximo provecho de su pequeña pantalla táctil LCD.
Preguntas frecuentes:
- ¿ Qué?¿Cuál es la marca de este producto?
A: ¿Qué quieres decir?La marca de este producto es Chenghao Optoelectronic.
- ¿ Qué?¿Cuál es el número de modelo de este producto?
A: ¿Qué quieres decir?El número de modelo de este producto es CH430WV22B-CT.
- ¿ Qué?¿Dónde se fabrica este producto?
A: ¿Qué quieres decir?Este producto está fabricado en Shenzhen, China.
- ¿ Qué?¿Qué certificaciones tiene este producto?
A: ¿Qué quieres decir?Este producto tiene certificaciones RoHS, CE y FCC.
- ¿ Qué?¿Cuáles son las condiciones de pago de este producto?
A: ¿Qué quieres decir?Las condiciones de pago para este producto son TT.
