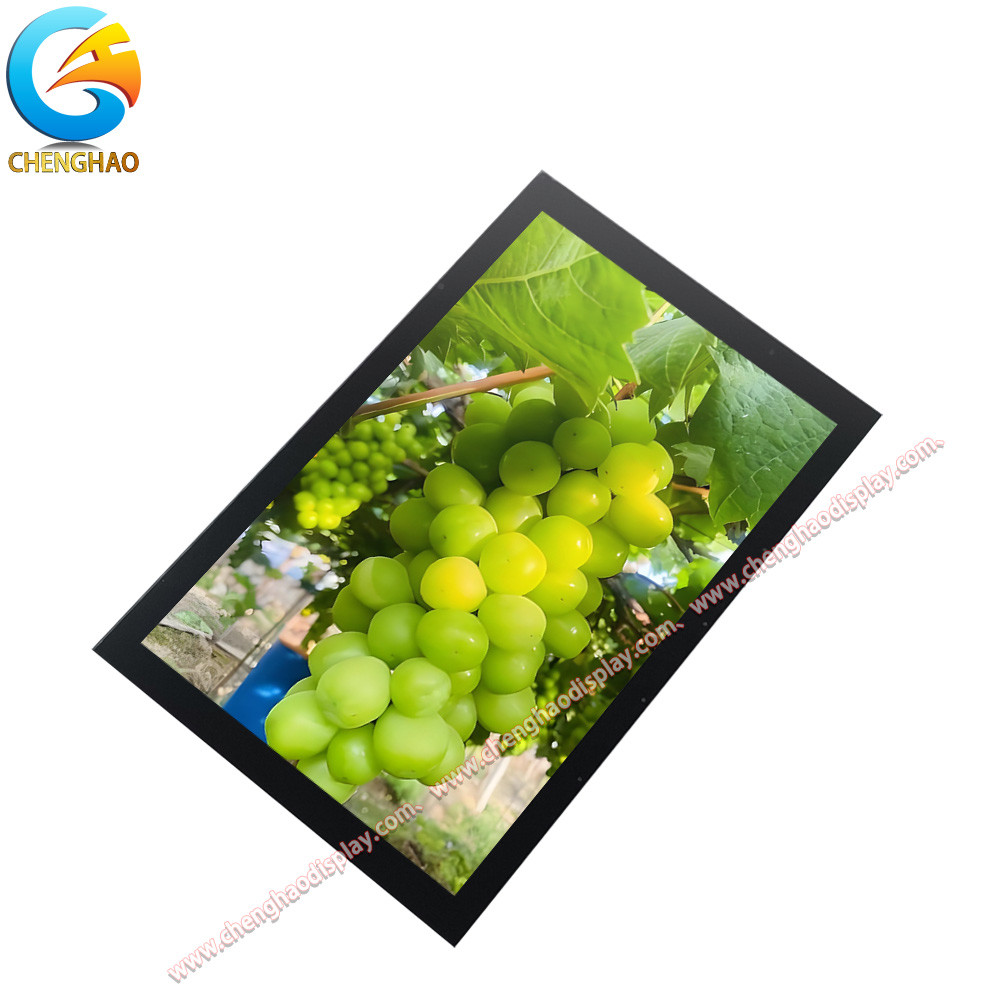

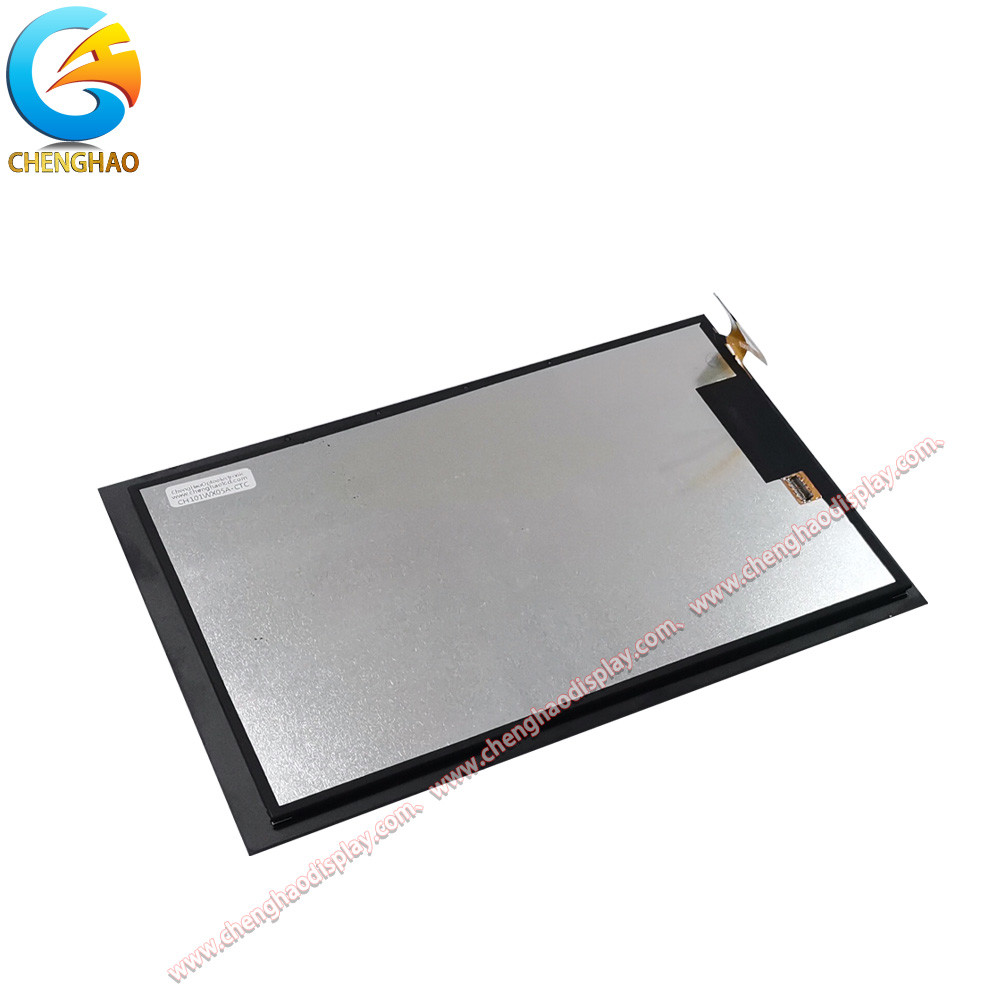

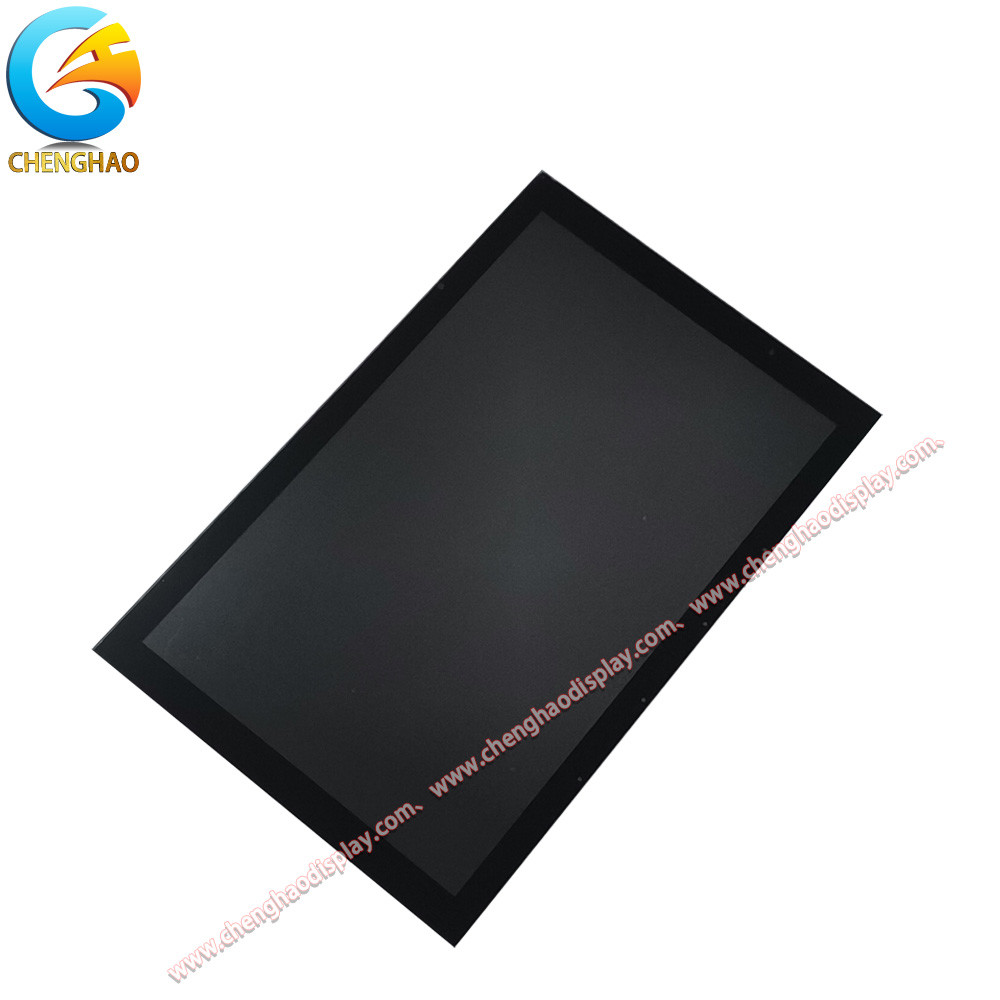

10.1 pulgadas IPS Pantalla LCD MIPI Pantalla táctil Pantalla táctil 31 pines 1280x800 Modo de visualización IPS /transmisor/ Normalmente negro

Descripción del producto:

CH101WX05A-CTC es un módulo TFT LCD de color vertical de 10,1 pulgadas diseñado para necesidades de visualización diversificadas.Su resolución de 800×1280 con tecnología IPS de gran ángulo de visión (80/80/80/80) garantiza un color preciso y un gran ángulo de visiónEl brillo típico de 300 cd/m2 proporciona una visualización clara en entornos interiores.combinado con modos de visualización transmisivos y normalmente negrosEl diseño de la interfaz MIPI admite la transmisión de datos a alta velocidad y el funcionamiento de baja potencia.adaptación a las necesidades eficientes de los dispositivos inteligentes modernosEl conector utiliza FH26-31S-0.3SHW para garantizar la estabilidad de la conexión.

Este módulo de pantalla táctil utiliza una pantalla táctil capacitiva G + G y está equipado con un chip táctil GT911 para soportar un funcionamiento multi-touch preciso y sensible.8V-3La estructura compuesta de lente de vidrio de 2,0 mm y vidrio ITO de 0,55 mm tiene un grosor total del módulo de sólo 5,85 ± 0,3 mm,que sea ligero y duraderoLa dureza de 6H de la superficie de la pantalla táctil puede resistir los arañazos diarios.
		En términos de adaptabilidad al medio ambiente, el CH101WX05A-CTC puede funcionar de manera estable en un amplio rango de temperatura de -20°C a 70°C, y el rango de temperatura de almacenamiento se amplía a -30°C a 80°C,que es adecuado para entornos duros como el exterior e industrialAdemás, el módulo cumple con las normas de protección del medio ambiente RoHS y tiene un diseño estructural compacto.Sistemas de información del vehículo, paneles de control industriales y otros equipos, proporcionando a los usuarios soluciones fiables de visualización e interacción.

Características:

10Display IPS con pantalla vertical de 0,1 pulgadas:adopta la tecnología IPS de alta resolución 800×1280, con diseño de ángulo de visión 80/80/80/80, que garantiza un color preciso y ángulos de visión constantes,adecuado para la colaboración de varias personas o para escenarios de operación complejos.

Luz de 300 cd/m2 y modo de ahorro de energía:un brillo típico de 300 cd/m2, combinado con modos de visualización transmisivos y normalmente en negro,proporciona una visión clara en ambientes interiores, reduciendo al mismo tiempo el consumo de energía y mejorando la eficiencia energética.

Display táctil capacitivo G+G:adopta una estructura compuesta de lente de vidrio de 2,0 mm y vidrio ITO de 0,55 mm, con un grosor total de sólo 5,85 ± 0,3 mm, una dureza de superficie de 6H, fuerte resistencia a los arañazos,soporta un funcionamiento multi-toque preciso, y está equipado con un chip GT911 para garantizar una respuesta sensible.

Interfaz de alta velocidad MIPI y conexión estable:Equipado con interfaz MIPI-DSI, admite transmisión de datos de alta velocidad y baja potencia, y está equipado con conector FH26-31S-0.3SHW para garantizar la estabilidad y fiabilidad de la transmisión de la señal.

Adaptabilidad al medio ambiente en un amplio rango de temperaturas:Puede funcionar de forma estable en un amplio rango de temperaturas de -20°C a 70°C y el rango de temperatura de almacenamiento se amplía a -30°C a 80°C,que puede satisfacer los requisitos de uso de entornos con altas diferencias de temperatura, como exteriores e industriales.

Alta transmisión y compatibilidad de amplio voltaje:Transmitancia óptica ≥ 80%, la imagen es transparente y natural; el panel táctil admite entrada de voltaje de 2,8V-3.3V, una fuerte compatibilidad y se adapta a una variedad de soluciones de alimentación de equipos.

Diseño estructural ligero y compacto:El grosor total es de sólo 5,85 mm, y el diseño ligero es fácil de integrar en dispositivos portátiles o escenarios de aplicación de espacio limitado,que mejora la flexibilidad del diseño del equipo.

Protección del medio ambiente y certificación de fiabilidad:Cumple con los estándares de protección ambiental RoHS para garantizar la seguridad del material; después de estrictas pruebas ambientales,garantiza la estabilidad a largo plazo y es adecuado para campos industriales y médicos con altos requisitos de fiabilidad.

Parámetros técnicos:

Aplicaciones:

(1) Sistema de información y entretenimiento instalado en el vehículo
En el escenario del vehículo, el diseño de la pantalla vertical del CH101WX05A-CTC se ajusta a la disposición de la consola central del vehículo, lo que facilita al conductor ver la navegación,música y otra informaciónEl amplio ángulo de visión del IPS reduce las interferencias reflectantes y garantiza la visibilidad desde diferentes ángulos de conducción.La transmisión de alta velocidad de la interfaz MIPI admite la carga de datos de tráfico en tiempo real., y el amplio rendimiento de temperatura de -20°C a 70°C puede hacer frente a la exposición a altas temperaturas o a un ambiente de baja temperatura en el automóvil, mejorando la fiabilidad del sistema a bordo del vehículo.

(2) Publicidad comercial y señalización digital
En centros comerciales, restaurantes y otros lugares, la alta resolución y la expresión de color del módulo pueden mostrar vívidamente el contenido publicitario.El diseño de la pantalla vertical es adecuado para reproducir largas tiras de publicidad o información dinámica, y el brillo de 300 cd/m2 es claro y llamativo bajo iluminación interior.y las características de bajo consumo de energía de la interfaz MIPI reducen los costes operativos y son adecuadas para la reproducción a largo plazo.

(3) Equipo de diagnóstico médico portátil
En el campo médico, CH101WX05A-CTC se puede utilizar en equipos portátiles de ultrasonido o terminales móviles de diagnóstico.La pantalla vertical permite a los médicos ver fácilmente las imágenes o los gráficos de datos, y el amplio ángulo de visión IPS garantiza la consistencia de la imagen durante las consultas con varias personas.y el amplio rango de temperatura es adecuado para escenarios con grandes diferencias de temperatura, como el almacenamiento en frío hospitalario o el diagnóstico y tratamiento al aire libre., lo que mejora la flexibilidad de los equipos médicos.

(4) Terminal de Internet industrial de las cosas (IIoT)
En entornos industriales, este módulo puede utilizarse como pantalla de monitoreo de dispositivos o interfaz de interacción hombre-computadora.El diseño de la pantalla vertical es adecuado para mostrar múltiples conjuntos de datos en tiempo real (como el estado de la línea de producción, parámetros del sensor), y el amplio ángulo de visión IPS permite a los operadores leer rápidamente la información desde diferentes ángulos.El amplio rendimiento a altas temperaturas y la capacidad antiinterferencia (certificado RoHS) garantizan el funcionamiento estable del equipo a altas temperaturas, polvo o interferencias electromagnéticas en la fábrica, y la interfaz MIPI permite una comunicación eficiente con los controladores industriales.

A través de los diversos escenarios de aplicación anteriores, CH101WX05A-CTC proporciona soluciones fiables de visualización e interacción para diferentes industrias con sus ventajas de rendimiento y adaptabilidad.

Apoyo y servicios:

El módulo de visualización CH101WX05A-CTC no solo sobresale en especificaciones técnicas, sino que también proporciona un soporte y servicios integrales para garantizar que los clientes tengan la mejor experiencia durante el uso.Estamos comprometidos a proporcionar a los clientes servicios eficientes y profesionalesLos siguientes son los principales contenidos de apoyo que ofrecemos:

(1) Asesoramiento técnico: Nuestro equipo técnico está siempre dispuesto a proporcionar a los clientes servicios de asesoramiento técnico profesionales.Guía de instalación o aplicación funcional, los clientes pueden ponerse en contacto con nosotros por correo electrónico o teléfono para obtener respuestas y sugerencias oportunas.

(2) Servicio de personalización: El módulo CH101WX05A-CTC admite una variedad de opciones de personalización, incluida la forma del módulo, el brillo de la luz de fondo y el tipo de interfaz.Nuestros ingenieros trabajarán en estrecha colaboración con los clientes para garantizar que la solución personalizada cumpla con los requisitos específicos de la aplicación, mejorando así la aplicabilidad y el rendimiento del producto [1].
Garantía y servicio postventa: Proporcionamos un servicio de garantía de un año para el CH101WX05A-CTC para garantizar la fiabilidad del producto bajo uso normal.Si se producen problemas de calidad durante el período de garantía, ofreceremos servicios gratuitos de reparación o sustitución para garantizar que los derechos e intereses de los clientes estén protegidos [2].

(3) Apoyo de muestras: Para ayudar a los clientes a evaluar antes de tomar una decisión de compra, ofrecemos servicios de muestras de aplicaciones.Los clientes pueden solicitar muestras para ensayos para confirmar si el producto satisface sus necesidades.

(4) Comentarios y mejoras: Valoramos los comentarios de los clientes y recopilamos regularmente la experiencia y sugerencias de los usuarios para mejorar continuamente nuestros productos y servicios.y continuamente optimizaremos el rendimiento del producto y la calidad del servicio basados en la retroalimentación.

A través del soporte y servicios anteriores, CH101WX05A-CTC no solo es una solución de visualización de alto rendimiento, sino también un socio confiable para los clientes en diversas aplicaciones.Esperamos trabajar con los clientes para promover conjuntamente el progreso tecnológico y la innovación.

Preguntas frecuentes:

P: ¿Es el brillo de 300 cd/m2 adecuado para uso al aire libre? ¿Cómo es el efecto de visualización bajo luz fuerte?
R: El brillo típico de 300 cd/m2 está diseñado principalmente para ambientes interiores, como salas de conferencias, centros comerciales o consolas de centro de automóviles.se recomienda usar una sombrilla o elegir una versión personalizada con mayor brillo (necesita ponerse en contacto con el soporte técnico para confirmar).

P: ¿Puede la dureza de 6H de la pantalla táctil G+G resistir los arañazos diarios? ¿Cuál es la vida útil?
R: La dureza de 6H puede resistir eficazmente los arañazos generales y el desgaste, y es adecuada para la mayoría de los entornos comerciales o industriales.La vida útil de la pantalla táctil puede alcanzar más de 5 millones de operaciones táctiles, y la vida útil específica se ve afectada por la frecuencia de uso y el medio ambiente.

P: ¿El amplio rango de temperaturas del producto (de 20°C a 70°C) requiere medidas de protección adicionales?
R: Este diseño de alta temperatura puede adaptarse a entornos de temperaturas extremas convencionales, como los equipos montados en automóviles y al aire libre, sin protección adicional.Si necesita usarlo en condiciones más severas (como por ejemplo, bajo -40°C), puede ponerse en contacto con el equipo técnico para personalizar una versión resistente al frío.

P: ¿Cuánto dura el período de garantía del producto? ¿En qué casos puede repararse gratuitamente durante el período de garantía?
R: CH101WX05A-CTC ofrece un servicio de garantía de 12 meses. Durante el período de garantía, los daños no causados por el hombre (como defectos de material, problemas de mano de obra) pueden repararse o reemplazarse de forma gratuita;las averías causadas por daños humanos o fuerza mayor se cobrará una tarifa de reparación razonable.

P: ¿Cuánto tiempo dura el servicio postventa? ¿Se proporciona soporte técnico?
R: Prometemos responder dentro de las 24 horas después de recibir los comentarios de los clientes y proporcionar soluciones dentro de las 48 horas.El equipo de soporte técnico puede ayudar a los clientes a resolver problemas como la integración de productos y depuración de parámetros, y proporcionar orientación remota o apoyo in situ (de acuerdo con los requisitos del proyecto).

P: ¿Se proporcionan los documentos técnicos del producto y los controladores?
R: Sí, proporcionaremos documentos técnicos detallados con el producto, incluidas las especificaciones, las definiciones de interfaz, los dibujos de dimensiones mecánicas, etc.

P: ¿Se pueden personalizar los parámetros de la pantalla (como el brillo, el tipo de interfaz) de acuerdo con las necesidades del cliente?
R: Se admiten servicios personalizados. Por ejemplo, el brillo se puede ajustar a un nivel más alto (necesidad de confirmar la viabilidad),o el tipo de interfaz se puede cambiar de acuerdo con la demanda (como cambiar de MIPI a RGB)El plan específico de personalización debe comunicarse con el equipo técnico, y evaluaremos y proporcionaremos la mejor solución.

P: ¿Es el embalaje del producto a prueba de golpes? ¿Cómo se garantiza la seguridad del transporte?
R: Usamos un embalaje profesional a prueba de golpes, la capa interna utiliza espuma o almohadón de aire para proteger la pantalla,y la capa exterior es un cartón reforzado para garantizar que no se dañe por vibraciones o colisiones durante el transporte.

P: ¿Cumple el CH101WX05A-CTC las normas de protección del medio ambiente?
R: Sí, el producto cumple plenamente con las normas de protección ambiental RoHS, y todos los materiales han pasado la prueba de sustancias peligrosas para garantizar la seguridad verde.Nuestro proceso de producción sigue estrictamente el sistema de gestión de calidad ISO 9001 para garantizar la calidad y el cumplimiento del producto.
