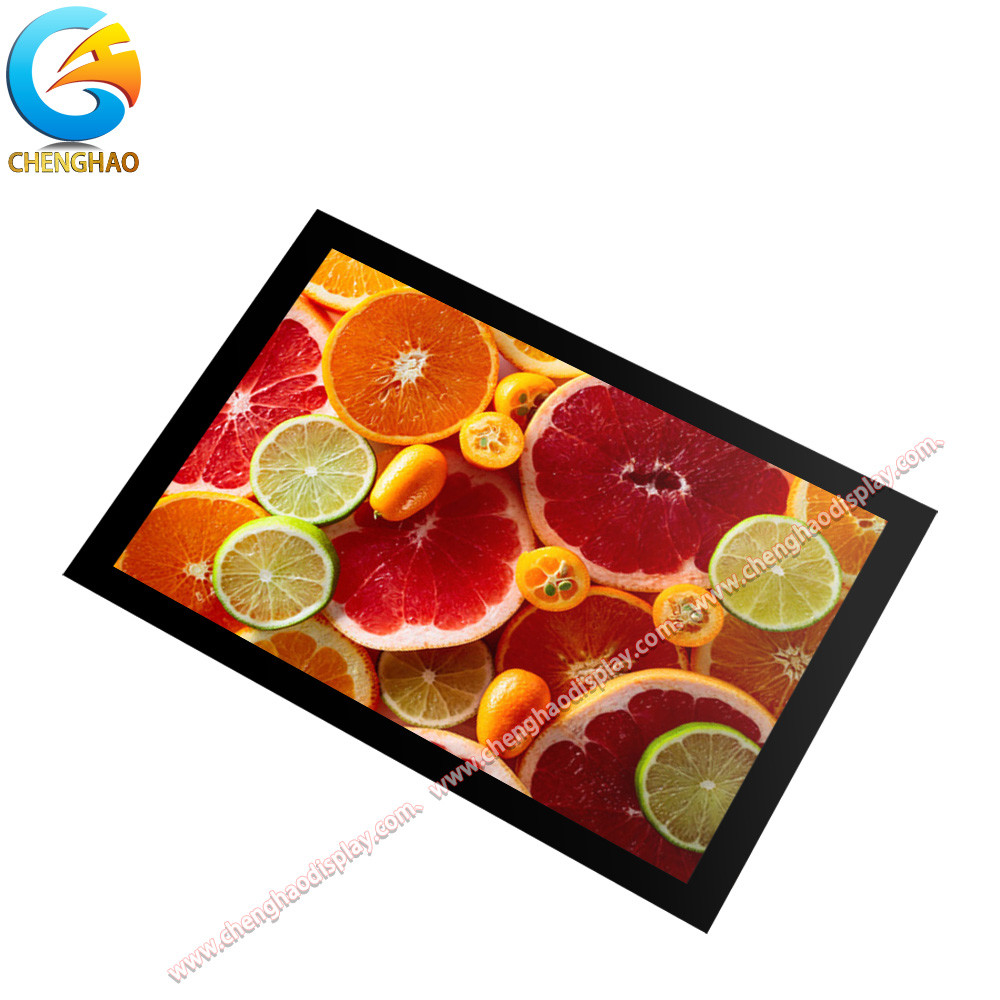

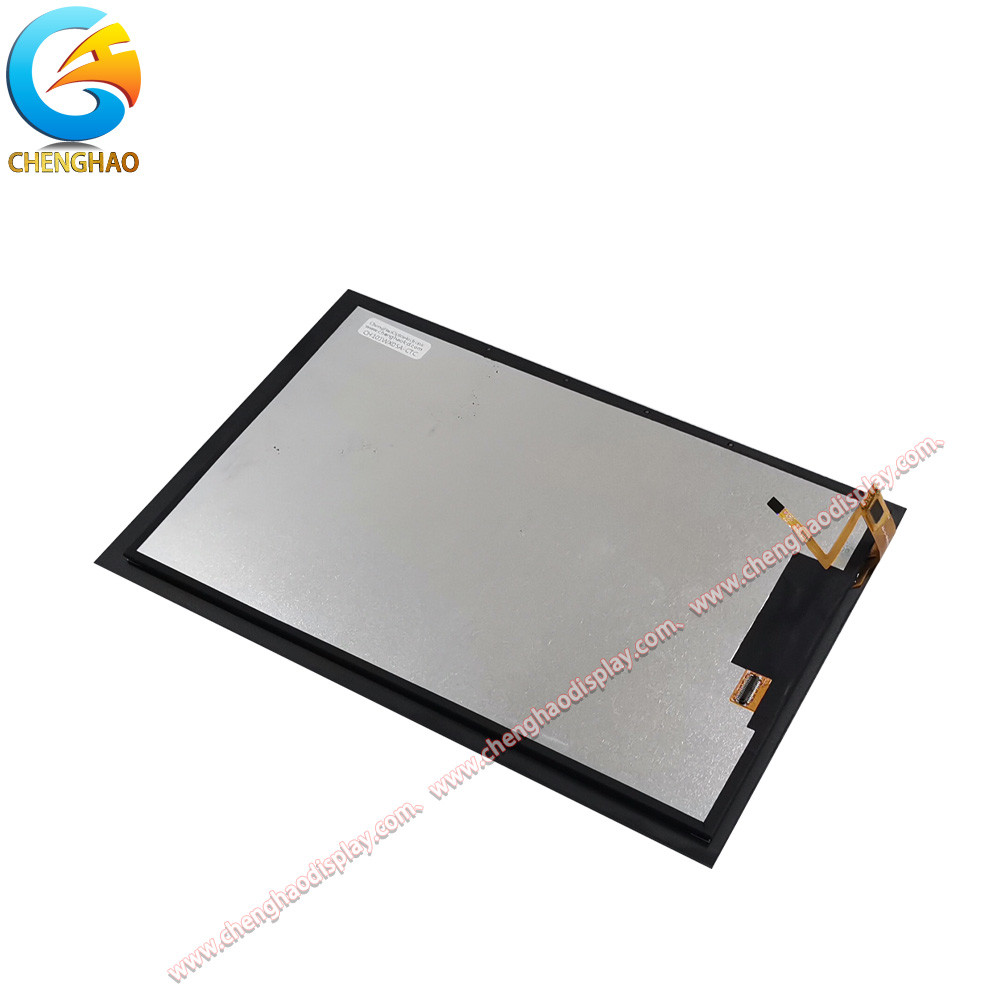

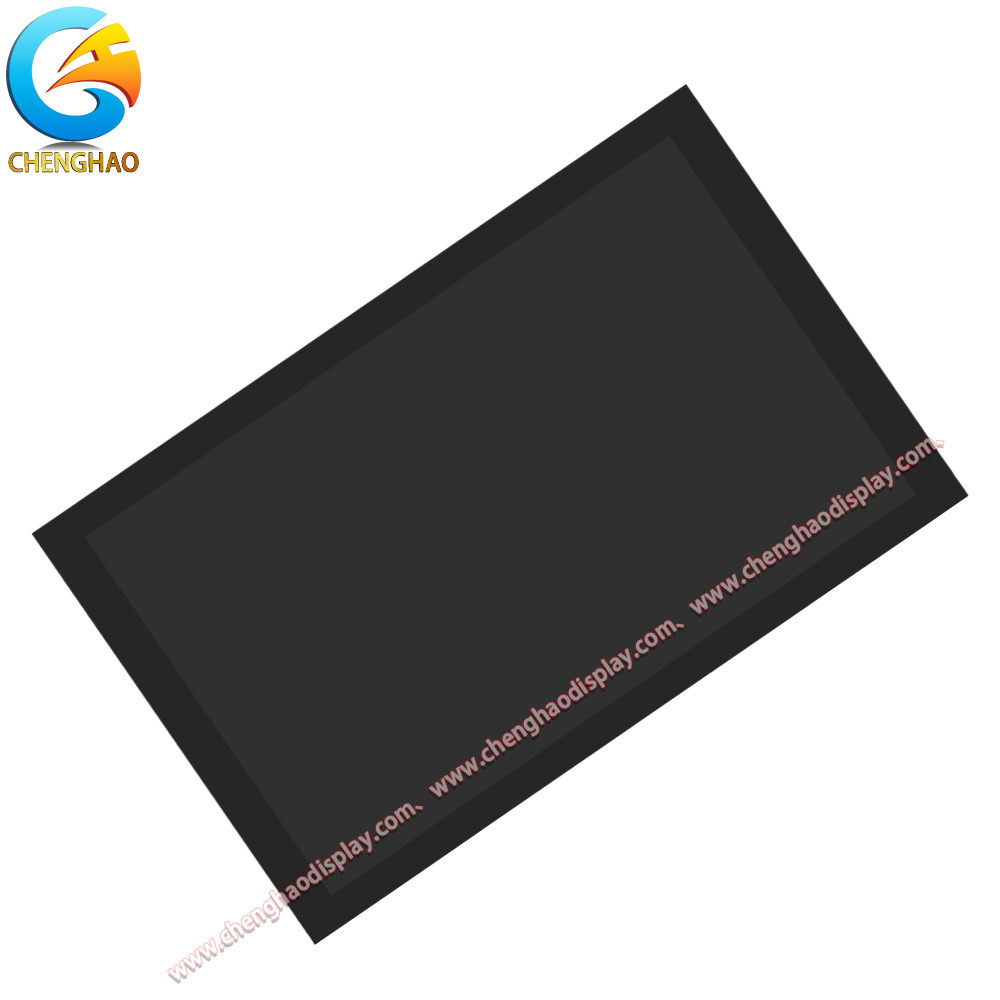

Pantalla de visualización IPS LCD de alta sensibilidad con pantalla táctil resistiva capacitiva de 10,1 pulgadas a todo color

Descripción del producto:

CH101WX05A-CTC es un módulo TFT LCD de color vertical de 10,1 pulgadas diseñado para aplicaciones que requieren una alta rentabilidad y un rendimiento estable.Su resolución de 800×1280 combinada con la tecnología de gran ángulo de visión IPS (80/80/80/80) presenta una calidad de imagen delicada y un gran ángulo de visión, adecuado para dispositivos que requieren el uso compartido por varias personas o operaciones de interfaz complejas. El brillo típico de 300 cd/m2 proporciona un efecto de visualización suave y claro en ambientes interiores,y con los modos de visualización transmisivos y normalmente negrosLa interfaz MIPI-DSI está emparejada con el FH26-31S-0.Conector 3SHW para garantizar la transmisión de datos de alta velocidad y baja potencia y la conexión estable, adaptándose a las necesidades de eficiencia de los dispositivos inteligentes.

		El módulo adopta una solución de pantalla táctil capacitiva G + G, una estructura compuesta de lente de vidrio de 2,0 mm y vidrio ITO de 0,55 mm, y el grosor total del módulo es de solo 5,85 ± 0,3 mm,que sea delgado y resistente a los impactosEl vidrio de dureza 6H en la superficie puede resistir los arañazos diarios. Está equipado con un chip táctil GT911, admite una respuesta precisa multi-tacto,y mejora la eficiencia de la interacción humano-computadora.
En términos de adaptabilidad al medio ambiente, el CH101WX05A-CTC puede funcionar de manera estable en un amplio rango de temperatura de -20°C a 70°C, y la temperatura de almacenamiento se extiende a -30°C a 80°C,que es adecuado para entornos duros como el exterior e industrialEl módulo cumple con las normas de protección ambiental RoHS, tiene una estructura compacta y es fácil de integrar en terminales domésticos inteligentes, pizarras electrónicas educativas,equipos de exhibición comercial y otros campos, proporcionando a los usuarios soluciones fiables de visualización y toque, ya sea en oficinas interiores, aplicaciones montadas en vehículos o controles industriales,CH101WX05A-CTC satisface diversas necesidades con un rendimiento de alto coste y un rendimiento estable.

Características:

(1) Tecnología de visualización IPS de pantalla vertical de 10,1 pulgadas: adopta un panel IPS de alta resolución de 800×1280, con diseño de ángulo de visión 80/80/80/80,asegurando un color preciso y una visualización clara sin ángulo muerto, adecuado para la colaboración de varias personas o para escenarios de operación de interfaces complejas.

(2) Brillo de 300 cd/m2 y modo de ahorro de energía: brillo típico de 300 cd/m2, combinado con modos de transmisión y normalmente negro,proporciona una experiencia visual suave y clara en entornos interiores, al tiempo que reduce el consumo de energía y prolonga la duración de la batería del dispositivo.

(3) Interfaz de alta velocidad MIPI-DSI y conector dedicado: está equipado con interfaz MIPI-DSI, admite la transmisión de datos de alta velocidad y baja potencia y está equipado con FH26-31S-0.Conector 3SHW para garantizar la estabilidad de la señal y adaptarse a los requisitos de alta eficiencia de los dispositivos inteligentes modernos.

(4) Amplia adaptabilidad al medio ambiente: el rango de temperatura de funcionamiento es de -20°C a 70°C, y la temperatura de almacenamiento es de -30°C a 80°C.Se adapta a ambientes con altas diferencias de temperatura, como ambientes exteriores e industriales., garantizando el funcionamiento estable del equipo en condiciones extremas.

(5) Diseño estructural ligero y compacto: El grosor total es de sólo 5,85 mm. El diseño ligero es fácil de integrar en dispositivos portátiles o escenarios de aplicación con espacio limitado,como el control central montado en el vehículo, terminales de mano, etc.

(6) Alta transmisión y compatibilidad con la alta tensión: transmisión óptica ≥ 80%, imagen transparente y natural; soporte de entrada de alta tensión de 2.8V-3.3V,compatibles con una variedad de soluciones de alimentación de dispositivos, y mejorar la flexibilidad del diseño del sistema.

(7) Protección del medio ambiente y certificación de fiabilidad: Cumplir con las normas de protección del medio ambiente RoHS, seguridad de los materiales; después de estrictas pruebas ambientales, garantizar la estabilidad a largo plazo,adecuado para uso industrial, medicina y otros campos con altos requisitos de fiabilidad.

Parámetros técnicos:

Aplicaciones:

Con su diseño de pantalla vertical de 10,1 pulgadas, tecnología IPS de gran ángulo de visión y alta confiabilidad,CH101WX05A-CTC puede utilizarse ampliamente en una variedad de campos para satisfacer las necesidades de visualización e interacción de diferentes escenarios:

-- Terminal de control de automatización industrial
En líneas de producción de fábricas o equipos mecánicos,las características de un amplio rango de temperaturas del CH101WX05A-CTC (-20°C a 70°C) garantizan que el equipo pueda funcionar de forma estable en entornos de alta y baja temperatura;Su alta resolución y su amplio ángulo de visión permiten a los operadores ver claramente los datos en tiempo real, los gráficos de estado del equipo y la información de alarma.y el diseño vertical de la pantalla es más adecuado para mostrar múltiples conjuntos de parámetrosLa pantalla táctil G+G admite un control preciso, y con la transmisión de datos de alta velocidad de la interfaz MIPI,puede lograr una interacción eficiente de la interfaz de control industrial y mejorar la eficiencia de la producción.

-- Sistema de información y entretenimiento del vehículo
En la escena del vehículo, la tecnología IPS de gran ángulo de visión del CH101WX05A-CTC reduce la reflexión de la luz solar, lo que garantiza que el conductor pueda leer claramente la navegación,contenido de información y entretenimiento del vehículo desde diferentes ángulosEl brillo de 300 cd/m2 mantiene la imagen suave bajo las condiciones de iluminación del coche, y el diseño de la estructura delgada y ligera es fácil de integrar en la consola central del coche.El amplio rendimiento de temperatura puede hacer frente a la exposición a altas temperaturas en verano y baja temperatura de arranque en invierno, garantizando el funcionamiento estable del sistema del vehículo durante todo el día.

-- Terminal inteligente comercial y señalización digital
En lugares comerciales como centros comerciales y hoteles, CH101WX05A-CTC se puede utilizar como terminal inteligente o señalización digital.Su alta resolución y expresión de color muestran vívidamente los anuncios de productos, información promocional o contenido interactivo, y el diseño de la pantalla vertical es adecuado para reproducir imágenes dinámicas de largas tiras.La pantalla táctil G+G admite la consulta o operación de autoservicio del cliente, y las características de bajo consumo de energía de la interfaz MIPI reducen el consumo de energía del equipo, prolongan la vida útil y cumplen con los requisitos de operación a largo plazo de los escenarios comerciales.

-- Equipos médicos de diagnóstico y imágenes
En el campo médico, CH101WX05A-CTC se puede utilizar en equipos portátiles de ultrasonido o terminales móviles de diagnóstico.La pantalla vertical permite a los médicos ver fácilmente las imágenes o los datos de las pruebas, y el amplio ángulo de visión IPS garantiza la consistencia de la imagen durante las consultas con varias personas.mientras que el rendimiento a altas temperaturas se adapta a escenarios con grandes diferencias de temperatura, como el almacenamiento en frío hospitalario o el diagnóstico y tratamiento al aire libre., mejorando la flexibilidad y fiabilidad de los equipos médicos.

-- Equipos de gestión de logística y almacenamiento
En terminales de mano o equipos de almacenamiento en la industria logística, la pantalla de alto brillo de CH101WX05A-CTC puede mostrar claramente la información de carga,códigos de barras o planificación de rutas bajo una luz exterior fuerteEl diseño ligero y compacto facilita el funcionamiento de mano a largo plazo, y la pantalla táctil G + G admite el escaneo rápido de código y la entrada de datos.El amplio rango de temperaturas garantiza que el equipo pueda funcionar de manera estable en entornos complejos, como almacenamiento en frío (baja temperatura) o vehículos de transporte (alta temperatura), mejorando la eficiencia y precisión de las operaciones logísticas.

A través de los escenarios de aplicación anteriores, CH101WX05A-CTC proporciona soluciones fiables de visualización e interacción para la industria, el transporte, el comercio, la atención médica,logística y otros campos con sus ventajas de rendimiento y adaptabilidad.

Embalaje y envío:

En términos de embalaje y entrega, el módulo de visualización CH101WX05A-CTC sigue estándares estrictos para garantizar que el producto esté seguro e intacto durante el transporte.Las siguientes son las principales medidas que tomamos durante el embalaje y la entrega:

Materiales de embalaje: Todas las cajas de envío cumplen con los estándares de dureza de exportación para garantizar que puedan soportar la presión externa y los impactos durante el transporte.Utilizamos revestimientos de espuma de alta calidad para llenar la caja para evitar que la pantalla se dañe durante el transporte.

Método de embalaje: Utilizamos cajas grandes para empacar cajas pequeñas. Este método no sólo ayuda a ahorrar espacio, sino que también reduce eficazmente los costos de transporte.Las cajas pequeñas en el interior pueden proteger mejor cada módulo de visualización y evitar colisiones durante el transporte.

Control del peso y del tamaño: el peso de cada caja de embalaje no debe exceder de 3,5 kg para garantizar una fácil manipulación durante la manipulación y el transporte.El tamaño de la caja se ajustará de acuerdo con la norma para adaptarse a las diferentes necesidades de transporte.

Opciones de embalaje personalizadas: Si el cliente tiene necesidades especiales de embalaje, también podemos diseñar y ajustar el embalaje de acuerdo con los requisitos del cliente.Esto incluye cambiar el método de embalaje y utilizar el método de transporte especificado por el cliente para satisfacer las necesidades logísticas específicas..

Proceso de envío: Después de confirmar el pedido, organizaremos el envío en el menor tiempo posible.Todos los productos se someterán a una estricta inspección de calidad antes del envío para garantizar que cada módulo cumpla con los estándares y que los productos recibidos por los clientes estén intactos.

A través de las medidas de embalaje y envío anteriores, garantizamos la seguridad y fiabilidad del módulo de visualización CH101WX05A-CTC durante el transporte.Estamos comprometidos a proporcionar a los clientes servicios logísticos eficientes y profesionales para satisfacer las expectativas y necesidades de los clientes

Preguntas frecuentes:

P: ¿Cómo se muestra la resolución de 800×1280 de CH101WX05A-CTC en una pantalla de 10,1 pulgadas?
R: La densidad de píxeles (PPI) de esta resolución en una pantalla de 10,1 pulgadas es de aproximadamente 149, lo que puede presentar texto, gráficos e imágenes con delicadeza, especialmente adecuado para escenas que requieren una visualización precisa,como el control industrial y la información sobre el vehículoLa tecnología IPS de gran angular garantiza que la imagen permanezca clara y nítida cuando se ve desde diferentes ángulos.

P: ¿Cuál es la vida útil táctil de la pantalla táctil G+G? ¿Apoya el funcionamiento con guantes?
R: La pantalla táctil está diseñada para tener una vida útil de más de 5 millones de operaciones táctiles, satisfaciendo las necesidades de uso de alta frecuencia a largo plazo.Su tecnología táctil capacitiva soporta el funcionamiento con guantes delgadosEl efecto específico debe probarse de acuerdo con el material del guante, que es una opción personalizada.

P: ¿El período de garantía incluye la reparación de todas las piezas?
R: El período de garantía es de 12 meses, que cubre las fallas de los componentes centrales como las pantallas, los componentes táctiles y las interfaces causadas por factores no humanos.Si el producto está dañado debido a una operación humana inadecuada (como daños físicosEl coste específico será comunicado por el equipo técnico después de la evaluación.

P: ¿Provee apoyo técnico o formación en el funcionamiento en el lugar?

R: Proporcionamos soporte técnico remoto (como guía telefónica y video) para ayudar a los clientes a resolver problemas de integración o uso.se puede negociar y organizar según la escala y la región del proyectoLos gastos de viaje podrán incurrir, que estarán sujetos al contrato.

P: Si se produce un daño durante el transporte, ¿cómo debe tratarlo el cliente?

R: Antes de firmar, asegúrese de comprobar si el embalaje exterior está intacto.Usted necesita tomar fotos en el lugar y ponerse en contacto con la empresa de logística para emitir un certificado de daños, y contacte a nuestro servicio al cliente dentro de las 24 horas.

P: El rango de temperatura de almacenamiento del producto es de -30°C a 80°C. ¿Requiere una protección especial el almacenamiento a largo plazo?

R: No se requiere protección adicional dentro del rango de temperatura de almacenamiento estándar, pero se recomienda almacenar el producto en un ambiente seco sin gases corrosivos.utilizar bolsas a prueba de humedad y comprobar regularmente la integridad del embalaje.
