Display de módulo LCD de alto brillo 1280x800 1000cd/m2 Luminancia adecuada para altas temperaturas

Descripción del producto:

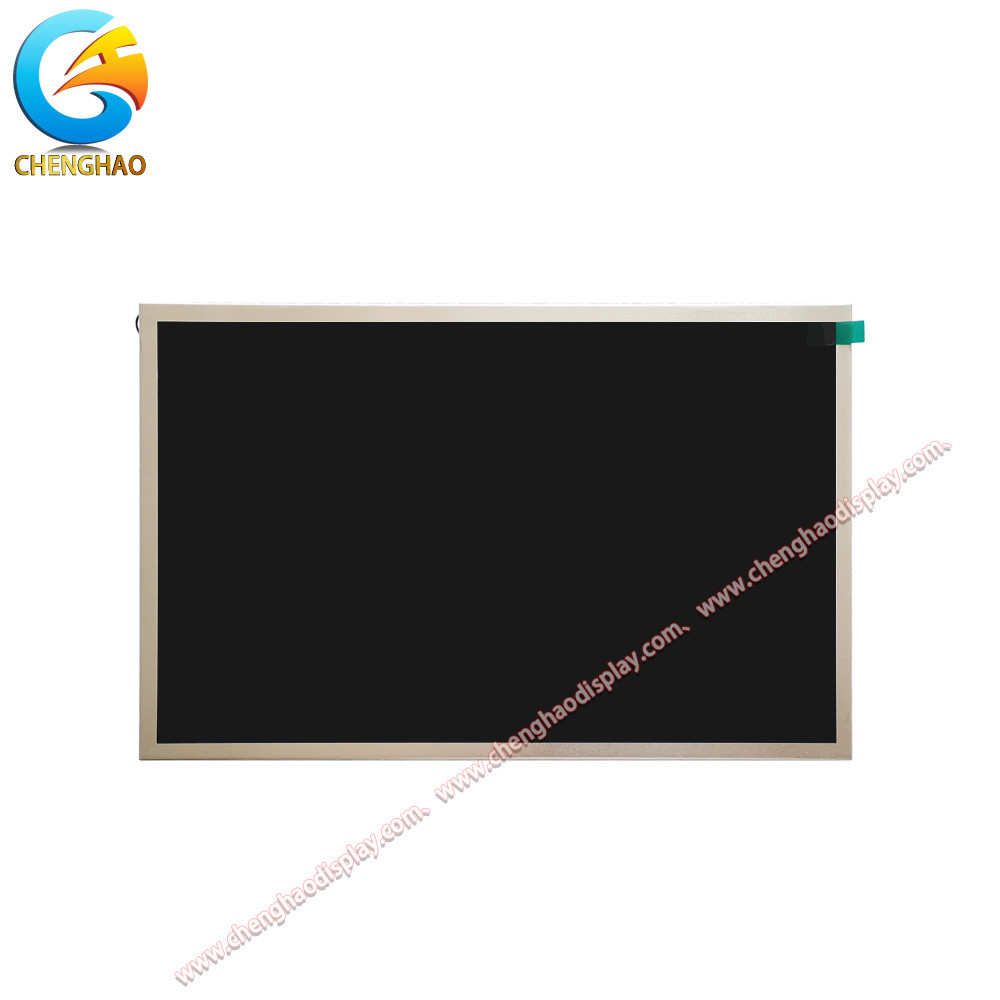

CH121WX01A es un módulo de visualización IPS LCD de 12,1 pulgadas de alto brillo lanzado por Chenghao Optoelectronics. Está diseñado para entornos de luz fuerte,con una resolución de 1280 × 800 píxeles y un brillo de hasta 1000 cd/m2Como empresa industrial y comercial integrada certificada por sistemas duales ISO, Chenghao Optoelectronics relies on its independent research and development capabilities and full-process quality control to provide high-performance display solutions for the high-end markets in Europe and the United States.

El módulo adopta la tecnología de pantalla dura IPS, un modo de visualización de transmisión normalmente en negro y una interfaz de alta velocidad LVDS para garantizar colores de imagen precisos y estables (16.7M) y una transmisión de datos eficiente y fiable.Su diseño a una temperatura amplia (-20°C a +70°C) y su estructura compacta (de sólo 7,5 mm de espesor) son adecuados para entornos duros y equipos con espacio limitado.El módulo tiene un panel TFT de silicio amorfo incorporado, IC del conductor y sistema de retroiluminación personalizado, teniendo en cuenta el bajo consumo de energía y las características de larga vida.

.

Ventajas principales: Visibilidad al aire libre: 1000 cd/m2 de brillo ultra alto, sin miedo a la luz solar directa, adecuado para escenarios como el transporte inteligente y las terminales al aire libre; Expansión flexible: soporte de personalización de cables FPC, ajuste de protocolo de interfaz e integración de panel táctil, coincide rápidamente con la arquitectura de hardware del cliente; Entrega rápida: acepta solicitudes de muestras (MOQ 100 piezas) para acortar el ciclo de desarrollo del producto

El CH121WX01A se utiliza ampliamente en interfaces HMI industriales, monitores médicos, control central montado en vehículos, pasarelas IoT y equipos de seguridad inteligentes,mejorar la experiencia del usuario final con capacidades de alta resolución y antiinterferenciaChenghao Optoelectronics proporciona una cadena completa de servicios desde el soporte de diseño hasta la producción en masa.garantizar que cada módulo cumpla con los estándares internacionales de calidad y ayudar a los clientes a aprovechar el mercado de pantallas de gama alta.

Características:

(1) Display con ángulo de visión completo de 85°
Basado en la tecnología IPS (intercambio en plano), las moléculas de cristal líquido están dispuestas horizontalmente, y se puede lograr una cobertura de ángulo de visión más amplia cuando se aplica voltaje.Las cuatro direcciones (arriba/abajo/izquierda/derecha) admiten ángulos de visión de 85°Incluso si varias personas observan desde múltiples ángulos (como el funcionamiento colaborativo de las consolas de control industriales o los ángulos de visión inclinados del control central montado en el vehículo),la saturación de color y el contraste de la imagen permanecen constantes, evitando el problema de la inversión de la escala de grises de los paneles TN tradicionales, y es adecuado para escenarios que requieren el intercambio de información de múltiples ángulos.

(2) Adaptabilidad al entorno extremo
The module supports storage temperatures of -30℃ to +80℃ and operating temperatures of -20℃ to +70℃ through a special packaging process and a combination of temperature-resistant materials (such as wide-temperature liquid crystal materials and anti-aging rubber frames)- puede seguir funcionando de forma estable en entornos extremadamente fríos (como terminales de logística de la cadena de frío) o talleres de alta temperatura (como equipos metalúrgicos HMI),evitar el retraso en la visualización o la atenuación de la luz de fondo causada por las fluctuaciones de temperatura.

(3) Unidad TFT de silicio amorfo
Se utiliza la tecnología de transistores de película delgada de silicio amorfo (a-Si),que tiene costes de fabricación más bajos y ventajas de producción de gran superficie en comparación con el silicio policristalino de baja temperatura (LTPS). Cada píxel es impulsado por un TFT independiente, con un tiempo de respuesta tan bajo como 15 ms. Con la interfaz LVDS, se logra una frecuencia de actualización de 60 Hz a una resolución de 1280 × 800,y las imágenes dinámicas están libres de fantasmas, que es adecuado para escenarios de datos de alta velocidad, como la visualización de imágenes médicas o el monitoreo industrial en tiempo real.

(4) Modo de transmisión normalmente negro
Cuando la energía está apagada, la disposición predeterminada de las moléculas de cristal líquido evita que la luz de fondo penetre, y la pantalla es pura negra (Normalmente Negro).La relación de contraste es tan alta como 800:1El diseño de la luz trasmisora utiliza una placa guía de luz de alta uniformidad con una fluctuación de brillo de menos del 10%,garantizar que no haya una sobreexposición local o una desviación de color bajo una luz exterior fuerte, y teniendo en cuenta el bajo consumo de energía (consumo de energía típico de 2,5 W) y los requisitos de alta calidad de imagen.

(5) Adaptación de tamaño de alta precisión
El tamaño general del módulo es de 277.7×180.6×7.5mm, el área de visualización efectiva es de 261.12×163.2mm, y la relación pantalla-cuerpo es del 94.3%.A través de un diseño estructural preciso (como biseles ultrafinos y orificios de montaje incrustados), puede integrarse sin problemas en equipos con espacio limitado (como instrumentos de ensayo portátiles o estaciones terrestres de drones).También se proporcionan dibujos CAD para acortar el ciclo de adaptación de la estructura mecánica del cliente.

Parámetros técnicos:

Aplicaciones:

Con su alto brillo, adaptabilidad a altas temperaturas y estabilidad de grado industrial, el CH121WX01A puede satisfacer las necesidades de visualización de equipos profesionales en múltiples campos,especialmente para los siguientes escenarios emergentes y de gama alta::

(1) Sistema de seguimiento de las energías renovables
El módulo tiene un brillo ultra alto de 1000 cd/m2 y características de ángulo de visión completo IPS, por lo que es adecuado para terminales de monitorización al aire libre de centrales fotovoltaicas o parques eólicos.Todavía puede mostrar claramente datos en tiempo real como la eficiencia de generación de energía y la carga de la red bajo la luz solar directaCon la capacidad de interferencia antielectromagnética de la interfaz LVDS, garantiza la estabilidad de la señal en entornos electromagnéticos complejos.

(2) Terminal de IoT agrícola inteligente
El diseño de temperatura amplia (-20 °C a +70 °C) permite que el módulo funcione de manera estable en entornos húmedos o con diferencias de temperatura, como invernaderos y estaciones meteorológicas al aire libre.Puede integrarse de manera flexible en paneles táctiles de maquinaria agrícola a través de cables de FPC personalizados para proporcionar retroalimentación en tiempo real sobre la humedad del suelo, datos sobre el crecimiento de los cultivos y estado de los equipos.

(3) Equipo de control de tierra aeroespacial
El diseño del cuerpo ultra delgado de 7,5 mm y la alta relación pantalla-cuerpo son adecuados para el espacio compacto de las terminales de mantenimiento en el aire o los escritorios de mando en tierra.El controlador TFT de silicio amorfo garantiza una actualización continua de los parámetros de vuelo con un bajo consumo de energía, satisfaciendo los requisitos duales de ligereza y fiabilidad de los equipos de aviónica para módulos de visualización.

(4) Instrumentos de exploración de aguas profundas
El módulo alcanza una tolerancia de almacenamiento de -30 °C mediante un proceso de envasado especial y puede utilizarse para la unidad de visualización en cabina de equipos de exploración en aguas profundas. The backlight system has been pressure tested (IP67 protection level customization option) to maintain brightness uniformity under high-pressure environments and accurately present sonar imaging and depth data.

(5) Terminals interactivos de venta al por menor inteligentes
El modo de transmisión normalmente negro mantiene un alto contraste bajo una luz ambiente alta en centros comerciales, admite personalización multi-tacto (soluciones capacitivas o infrarrojas proyectadas opcionales),y es adecuado para cajeros automáticos de autoservicio, espejos de montaje virtuales y otros equipos para mejorar la experiencia de interacción del usuario y la eficiencia del funcionamiento del equipo en cualquier clima.

(6) Sistema especial de control del vehículo
Para vehículos especiales como camiones de minería y vehículos de rescate contra incendios,El módulo tiene un diseño antisísmico (pasó la prueba de vibración 5G) y un tratamiento de superficie a prueba de polvo y aceite para garantizar una respuesta táctil precisa en condiciones de carretera accidentadas., muestra en tiempo real las condiciones de funcionamiento del vehículo y la información de navegación, y reduce la carga de funcionamiento del conductor.

Chenghao Optoelectronics ofrece servicios de adaptación en profundidad para los escenarios anteriores, desde el ajuste óptico, la definición de interfaz hasta el refuerzo estructural,garantizar las ventajas de rendimiento del CH121WX01A en el campo subdividido y ayudar a los clientes a crear productos terminales diferenciados.

Apoyo y servicios:

CH121WX01A es un módulo de pantalla LCD de alta calidad desarrollado y producido por Chenghao Optoelectronic, que proporciona a los clientes un soporte y servicios integrales.Producción y ventas, Chenghao Optoelectronic se compromete a proporcionar a los clientes soluciones de visualización profesionales.Proporcionamos una variedad de soporte y servicios para garantizar su mejor rendimiento en diferentes escenarios de aplicación.

En primer lugar, CH121WX01A admite servicios de ensayo por muestra y los clientes pueden verificar si el rendimiento del producto cumple con los requisitos del proyecto mediante ensayo por muestra.ofrecemos servicios de personalización flexibles, y los clientes pueden ajustar el módulo de acuerdo con los requisitos específicos del proyecto, como modificar la forma y la estructura del FPC, ajustar el brillo de la luz de fondo, definir la interfaz LCD,y diseño de un panel táctil personalizadoEsta capacidad de personalización altamente flexible garantiza que el producto se pueda adaptar perfectamente al entorno de aplicación del cliente.

En cuanto al soporte técnico, nuestro equipo profesional es capaz de proporcionar a los clientes una gama completa de orientación técnica y servicios postventa.No importa los problemas que los clientes encuentren durante el uso, nuestro equipo puede responder a tiempo y proporcionar soluciones.CH121WX01A sigue estrictamente el sistema de gestión de calidad ISO9001 y las normas del sistema de gestión ambiental ISO14001 para garantizar la alta calidad y fiabilidad de los productos en todos los aspectos del diseño, la producción y el servicio posventa.

CH121WX01A tiene una amplia gama de aplicaciones, incluido el control industrial, el hogar inteligente, el equipo médico, la inteligencia artificial, los dispositivos IoT y las aplicaciones automotrices.Ya sea un producto estandarizado o una solución personalizada, Chenghao Optoelectronic se compromete a proporcionar a los clientes un soporte y servicios eficientes y confiables para ayudar a los clientes a alcanzar sus objetivos de proyecto.

Preguntas frecuentes:

P: ¿Cuál es el número de modelo del producto TFT LCD Display?

R: El número de modelo del producto TFT LCD Display es CH121WX01A.

P: ¿Qué certificaciones tiene el producto de pantalla LCD TFT?

R: El producto TFT LCD Display está certificado con CE, RoHS

P: ¿Cuál es la cantidad mínima de pedido para el producto TFT LCD Display?

R: La cantidad mínima de pedido para el producto TFT LCD Display es de 100 unidades.

P: ¿Cuáles son los detalles del embalaje del producto TFT LCD Display?

R: Todos los productos están envasados de la manera correcta para mantenerlos seguros. Para productos de tamaño pequeño, usamos bandeja + cartón, para tamaños más grandes, usamos ranura de espuma + cartón.También diseñamos paquetes de acuerdo con los requisitos de los clientes.

P: ¿Cuál es el plazo de entrega para el producto TFT LCD Display?

R: El tiempo de entrega para el producto TFT LCD Display es de 3 ~ 7 días.

P: ¿Cuáles son las condiciones de pago aceptadas para el producto TFT LCD Display?

R: Los términos de pago aceptados para el producto TFT LCD Display son T/T, AliPay y PayPal.

P: ¿Cuál es la capacidad de suministro para el producto de pantalla LCD TFT?

R: La capacidad de suministro del producto TFT LCD Display es de 50000000 unidades/mes.
