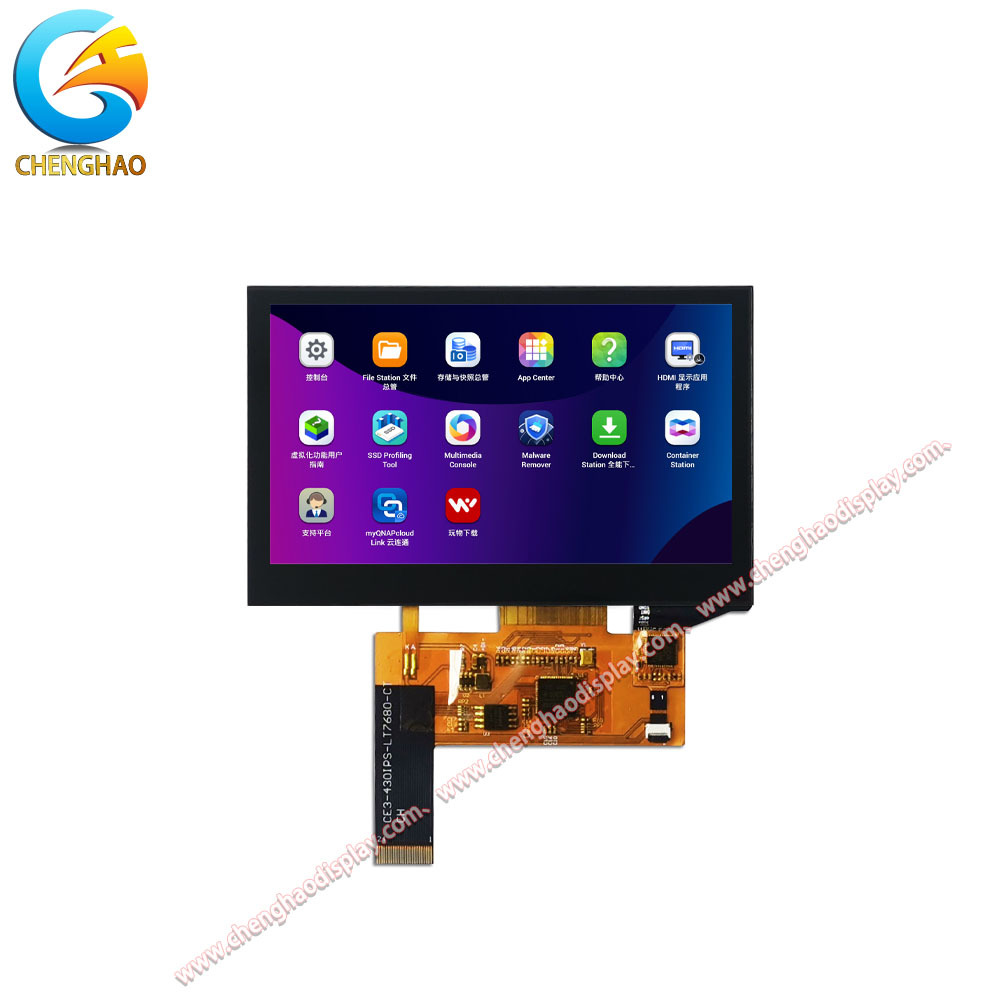

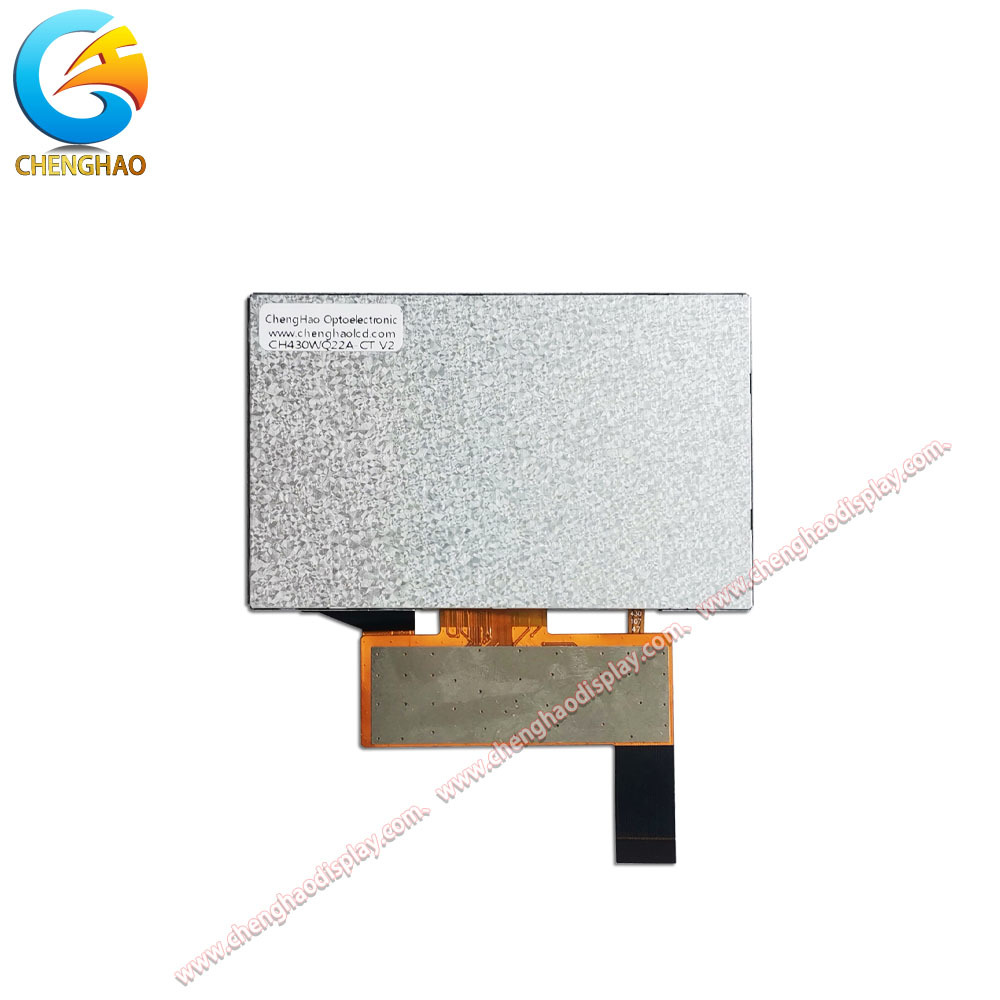

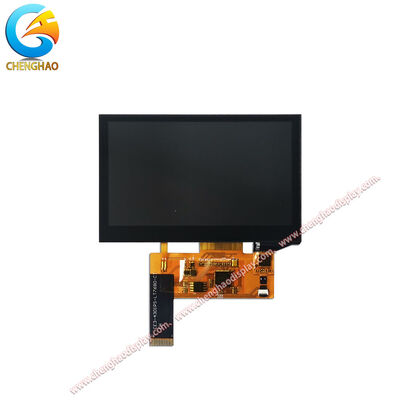

Modulo de visualización de pantalla táctil de 24 pines de 4.3 pulgadas IPS TFT LCD para alta temperatura

Descripción del producto:

El CH430WQ22A-CT es un módulo LCD TFT de 4.3 pulgadas de alto rendimiento diseñado para aplicaciones industriales, automotrices y de consumo exigentes.Cuenta con un panel IPS orientado al paisaje con una resolución nítida de 800x480Los amplios ángulos de visión 80/80/80/80 aseguran una calidad de imagen constante desde casi cualquier dirección.La tecnología táctil capacitiva integrada (interfaz IIC) ofrece una experiencia de usuario fluida y sensibleConstruido para soportar entornos difíciles, funciona de forma fiable desde -20°C hasta +70°C. Para una integración versátil del sistema, el módulo utiliza un FPC de 24 pines y soporta principalmente una interfaz SPI,con opciones para MCUSus dimensiones compactas (105.5x67.2x4.75mm) y su alto brillo (estándar 800 cd/m2) lo convierten en una solución ideal para los usuarios con espacio limitado,aplicaciones de alta visibilidad.

Características:

El CH430WQ22A-CT se distingue por una combinación de especificaciones robustas y diseño adaptable:

• Factor de forma compacto optimizado:Con un tamaño de módulo de 105,5x67,2 mm y un perfil delgado de 4,75 mm, maximiza el área de visualización (95,04x53,86 mm área activa) con una huella mínima, perfecta para dispositivos portátiles e integrados.

• Claridad y rendimiento del color:La resolución WVGA de 800x480 proporciona suficiente detalle para interfaces complejas, mientras que la profundidad de color de 16M y la relación de contraste de 800:1 aseguran imágenes ricas y reales.

• Visibilidad superior:La tecnología IPS garantiza un color y una claridad consistentes a través de un cono de visión de 80 grados ultraancho en todas las direcciones.Una luz de fondo de gran luminosidad de 800 cd/m2 (personalizable hasta 1500 cd/m2) garantiza la legibilidad incluso a la luz solar directa.

• Conectividad versátil:Aunque está configurado por defecto con una interfaz SPI en un FPC de 24 pines, su arquitectura admite una fácil adaptación a protocolos MCU, RGB o LVDS,ofreciendo una gran flexibilidad para diversas plataformas de hardware.

• Resiliencia ambiental:Diseñado para la fiabilidad, soporta un rango de temperatura de funcionamiento extendido (-20°C a +70°C) y condiciones de almacenamiento hasta -30°C, por lo que es adecuado tanto para aplicaciones interiores como exteriores.

• Interfaz táctil moderna:La inclusión de un panel táctil capacitivo proyectado (PCAP) con comunicación IIC proporciona una solución duradera y multi-tacto resistente al desgaste de la superficie,superando las pantallas táctiles resistentes tradicionales.

Parámetros técnicos:

Personalización:

En Chenghao Optoelectronic, entendemos que los módulos estándar pueden no adaptarse a cada aplicación única.El CH430WQ22A-CT sirve como una excelente plataforma para una amplia personalización para cumplir con sus especificaciones exactasNuestro proceso de personalización flexible incluye:

(1) Interfaz y adaptación de FPC:Seleccione la interfaz óptima (SPI, MCU, RGB, MIPI, LVDS, EDP, HDMI) para la placa principal de su sistema.y pin-out (más allá del estándar de 24 pines) para adaptarse a sus necesidades de diseño mecánico y conexión.

(2) Ajuste óptico y ambiental:Ajustar el brillo de la luz de fondo desde un rango estándar (300-1000 cd/m2) hasta 2800 cd/m2 para la legibilidad de la luz solar.La temperatura de funcionamiento se puede adaptar para el comercio (0 ~ 50 °C), industriales (-20~70°C) o en ambientes extremos (-45~90°C).

(3) Modificaciones mecánicas y táctiles:Puede optar por diferentes soluciones táctiles: mantener el toque capacitivo,cambiar al toque resistivo para la entrada del lápiz, o pedir una versión de sólo visualización sin panel táctil.

(4) Características de fiabilidad mejoradas:Añadir blindaje EMI o unión reforzada para garantizar un funcionamiento estable en entornos con ruido eléctrico.
Nuestro equipo de ingenieros colabora con usted desde el concepto hasta la producción, asegurando que su variante CH430WQ22A-CT personalizada se integre sin problemas y funcione de manera confiable.

Apoyo y servicios:

Chenghao Optoelectronic se compromete a proporcionar un apoyo y servicios excepcionales para el módulo CH430WQ22A-CT.Nuestro equipo de servicio al cliente está disponible para ayudarle con cualquier consulta relacionada con las especificaciones del módulo., instalación y opciones de personalización.

Ofrecemos documentación detallada, incluyendo guías de montaje, especificaciones técnicas y procesos de personalización, asegurando que usted pueda maximizar las capacidades del módulo.nuestro equipo de soporte técnico está equipado para ayudar a solucionar cualquier problema que pueda surgir después de la instalación, ofreciendo orientación para garantizar un funcionamiento sin problemas.

También mantenemos una sólida política de garantía, lo que refuerza nuestro compromiso con la calidad y la satisfacción del cliente.Confíe en Chenghao Optoelectronic como su socio confiable para lograr soluciones de visualización personalizadas adaptadas a sus necesidades específicas.

Preguntas frecuentes:

P1: ¿Cuál es el número de modelo del módulo de pantalla LCD?

A1: El número de modelo del módulo de pantalla LCD es CH430WQ22A-CT.

P2: ¿Qué certificaciones tiene este módulo de pantalla LCD?

A2: Este producto está certificado con certificaciones CE, RoHS y FCC.

P3: ¿Cuál es la cantidad mínima de pedido para el módulo de pantalla LCD optoelectrónica Chenghao?

R3: La cantidad mínima de pedido es de 100 piezas.

P4: ¿Cómo se empaqueta el producto para garantizar la seguridad durante el transporte?

R4: Todos los productos están embalados adecuadamente para mantenerlos seguros. Los productos de tamaño pequeño se envasan con bandeja más cartón, mientras que los productos de tamaño más grande utilizan ranura de espuma más cartón.El embalaje también se puede personalizar de acuerdo con los requisitos de los clientes.

P5: ¿Cuáles son los plazos típicos de entrega y los plazos de pago?

R5: El tiempo de entrega es típicamente de 3 a 7 días. Los términos de pago incluyen TT (Transferencia telegráfica) u otros métodos acordados.

P6: ¿Cuál es la capacidad de suministro de este módulo de pantalla LCD?

A6: Chenghao Optoelectronic puede suministrar hasta 50,0001.000 piezas al mes.
