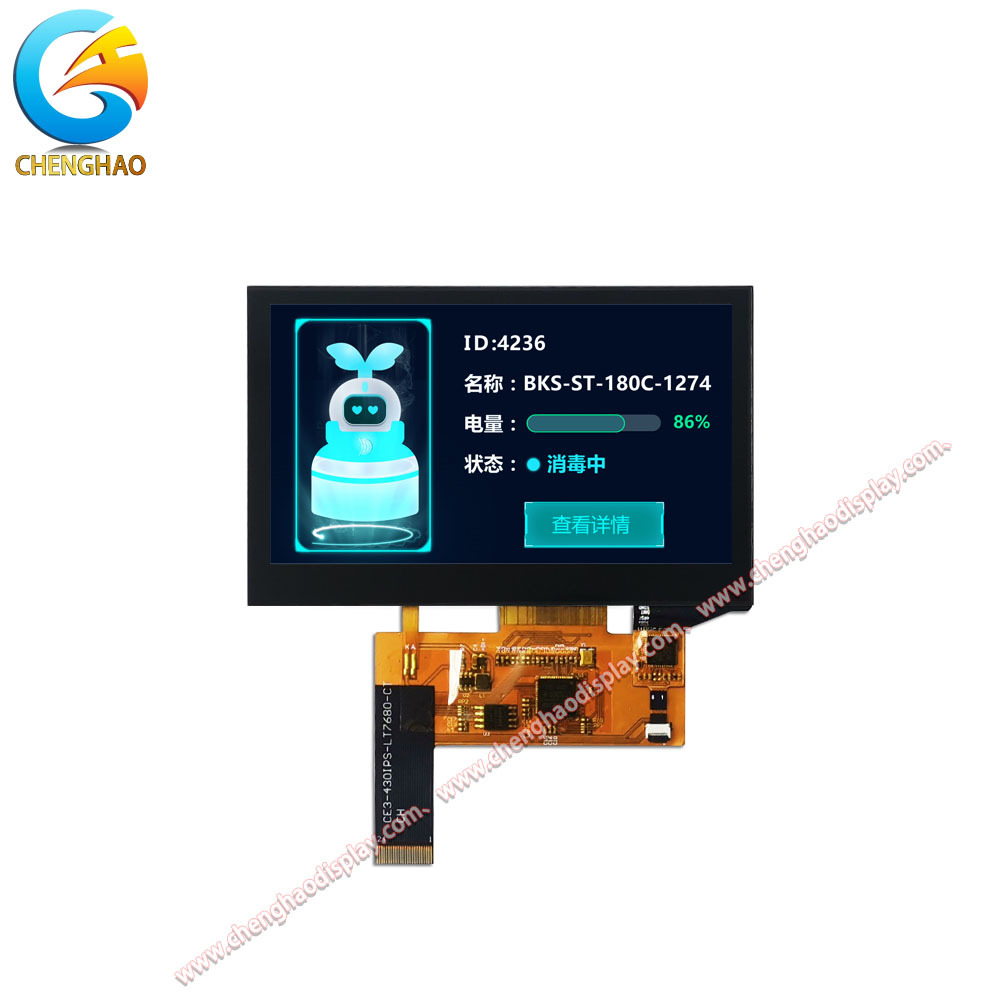

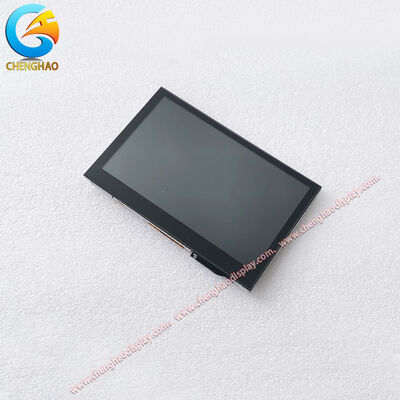

Módulo de pantalla LCD TFT de grado industrial de 4,3 pulgadas, resolución 800×480, ángulo de visión de 80 grados

Descripción del Producto:

El CH430WQ22A-CT es un módulo de pantalla TFT LCD de 4.3 pulgadas en formato horizontal de alto rendimiento, integrado con funcionalidad táctil capacitiva, diseñado para aplicaciones industriales y profesionales. Con una resolución nítida de 800x480, ofrece imágenes vívidas de 16 millones de colores con una relación de contraste de 800:1 y un alto brillo de 800 cd/m² (admite personalización de 300~1500 cd/m²). Adoptando la tecnología IPS transmissive normalmente negra, ofrece una visualización de ángulo completo de 80/80/80/80, lo que garantiza una visibilidad clara desde cualquier orientación.

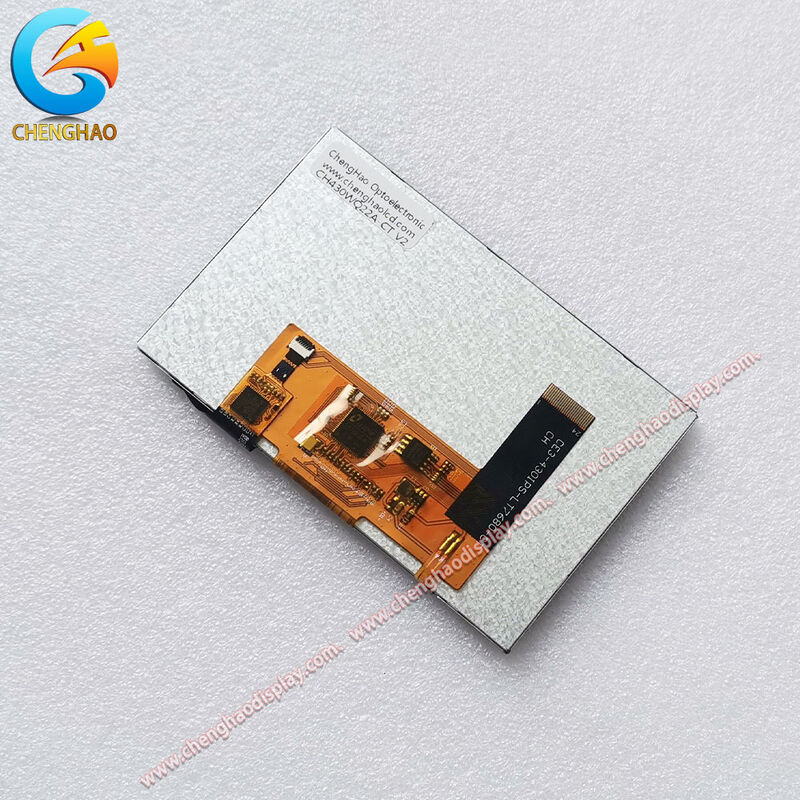

		El módulo cuenta con una interfaz FPC de 24 pines, que admite SPI como estándar con opciones personalizables que incluyen MCU, RGB, LVDS y HDMI. Sus dimensiones compactas (105.567.24.75 mm) con un área activa de 95.04*53.86 mm lo hacen ideal para dispositivos con espacio limitado. Equipado con un tacto capacitivo de interfaz IIC (táctil resistivo o no táctil opcional), funciona de forma estable en un rango de temperatura de -20~+70℃, con una temperatura de almacenamiento que alcanza los -30~+80℃, adecuado para entornos industriales hostiles.

Características:

• Panel IPS de ángulo de visión ultra amplio
  La pantalla IPS transmissive normalmente negra proporciona una visualización uniforme de 80° en las cuatro direcciones, eliminando la distorsión del color y garantizando una visibilidad constante para las operaciones industriales colaborativas.

• Alto brillo y luminancia personalizable
  Con un brillo estándar de 800 cd/m² y un rango de personalización de 300~1500 cd/m², el módulo mantiene una legibilidad clara incluso con luz ambiental intensa, ideal para sitios industriales al aire libre o con mucho brillo.

• Compatibilidad de interfaz flexible
  Admite SPI por defecto, con opciones expandibles que incluyen MCU, RGB, LVDS y HDMI. El diseño FPC de 24 pines garantiza una transmisión de señal estable para diversos sistemas de control industrial.

• Amplia tolerancia de temperatura
  La temperatura de funcionamiento de -20℃ a 70℃ y la temperatura de almacenamiento de -30℃ a 80℃ permiten un rendimiento fiable en entornos extremos como la monitorización al aire libre y los equipos de automatización industrial.

• Opciones táctiles duales con respuesta precisa
  Táctil capacitivo (interfaz IIC) como estándar, con alternativas táctiles resistivas o no táctiles disponibles, que se adaptan a diferentes necesidades operativas, como escenarios de tacto con guantes en fábricas.

Parámetros técnicos:

Personalización:

Como módulo de pantalla industrial hecho a medida, el CH430WQ22A-CT ofrece servicios de personalización completos para satisfacer los diversos requisitos del cliente, con las siguientes opciones clave:

Primero, Personalización FPC: Apoyamos el diseño personalizado de la forma, estructura y recuento de pines de la FPC, adaptándonos al espacio de instalación específico y a las necesidades de conexión de sus dispositivos.

Segundo, Personalización de la interfaz: Más allá de la interfaz SPI estándar, proporcionamos una personalización integral de múltiples interfaces, incluyendo MCU, RGB, MIPI, LVDS, EDP y HDMI, asegurando una integración perfecta con sus sistemas de control.

Tercero, Ajuste del brillo de la retroiluminación: El brillo predeterminado de 800 cd/m² se puede ajustar dentro de 300~1500 cd/m², y los modelos seleccionados pueden alcanzar hasta 2800 cd/m² para escenarios de brillo ultra alto.

Cuarto, Expansión del rango de temperatura: Ofrecemos rangos de temperatura de funcionamiento personalizados de -10~+60℃ a -45~+90℃, lo que permite que el módulo resista el frío o el calor extremos en entornos industriales especiales.

Quinto, Personalización de la cubierta de vidrio: Personalice la forma, el grosor, las posiciones de apertura y la serigrafía de la cubierta de vidrio de acuerdo con las necesidades estructurales y de marca de su dispositivo.

Sexto, Selección de la solución táctil: Elija entre versiones táctiles capacitivas, táctiles resistivas o no táctiles según sus escenarios de aplicación.

Además, proporcionamos revestimiento antirreflejo y tratamiento contra interferencias electromagnéticas (EMI) para mejorar la adaptabilidad del módulo a condiciones de trabajo adversas.

Soporte y servicios:

Chenghao Optoelectronic se compromete a proporcionar soporte y servicios integrales para el módulo de pantalla CH430WQ22A-CT, garantizando una experiencia de integración fluida para nuestros clientes.

Primero, Consulta técnica: Nuestro equipo de ingeniería profesional ofrece consultas gratuitas de preventa, incluyendo orientación sobre la selección de módulos, análisis de compatibilidad de interfaces y diseño de soluciones de personalización, para ayudarle a optimizar la coincidencia del producto.

Segundo, Suministro de muestras: Proporcionamos muestras gratuitas o de bajo costo para pruebas, lo que le permite verificar el rendimiento, la compatibilidad y la durabilidad del módulo en sus dispositivos reales antes de los pedidos masivos.

Tercero, Soporte de personalización: Asignamos gestores de proyectos dedicados para hacer un seguimiento de sus solicitudes de personalización, desde la confirmación del diseño del dibujo hasta la producción y las pruebas de prototipos, asegurando que todos los parámetros personalizados cumplan con sus especificaciones.

Cuarto, Garantía de calidad: Todos los módulos se someten a estrictas pruebas de envejecimiento, pruebas de ciclo de temperatura y pruebas de fiabilidad antes de la entrega. Ofrecemos una garantía de calidad completa y servicios de mantenimiento postventa oportunos.

Quinto, Soporte de documentación: Ofrecemos hojas de datos detalladas, manuales de usuario, documentos de definición de interfaz y guías de desarrollo de controladores para facilitar la integración y el proceso de depuración de su producto.

Preguntas frecuentes:

P1: ¿Cuál es la resolución nativa del CH430WQ22A-CT?

R: Tiene una resolución nativa de 800×480 píxeles (WVGA) en orientación horizontal.

P2: ¿Puedo usar esta pantalla sin un panel táctil?

R: Sí, el panel táctil es opcional: puede pedirlo con tacto capacitivo, tacto resistivo o sin tacto.

P3: ¿Qué interfaces admite este módulo de fábrica?

R: La versión estándar utiliza SPI, pero se puede personalizar para admitir MCU, RGB, LVDS, MIPI, eDP o HDMI.

P4: ¿Es esta pantalla adecuada para uso en exteriores?

R: Con un brillo de hasta 1500 cd/m² (personalizable), funciona bien en entornos brillantes, especialmente con opciones antirreflejo.

P5: ¿Cuál es el rango de temperatura de funcionamiento?

R: El rango estándar es de -20°C a +70°C; los rangos extendidos hasta -45°C y hasta +90°C están disponibles bajo petición.
