4 pulgadas de pantallas LCD industriales 800*480 Soluciones de pantalla LCD táctil

Descripción del producto:

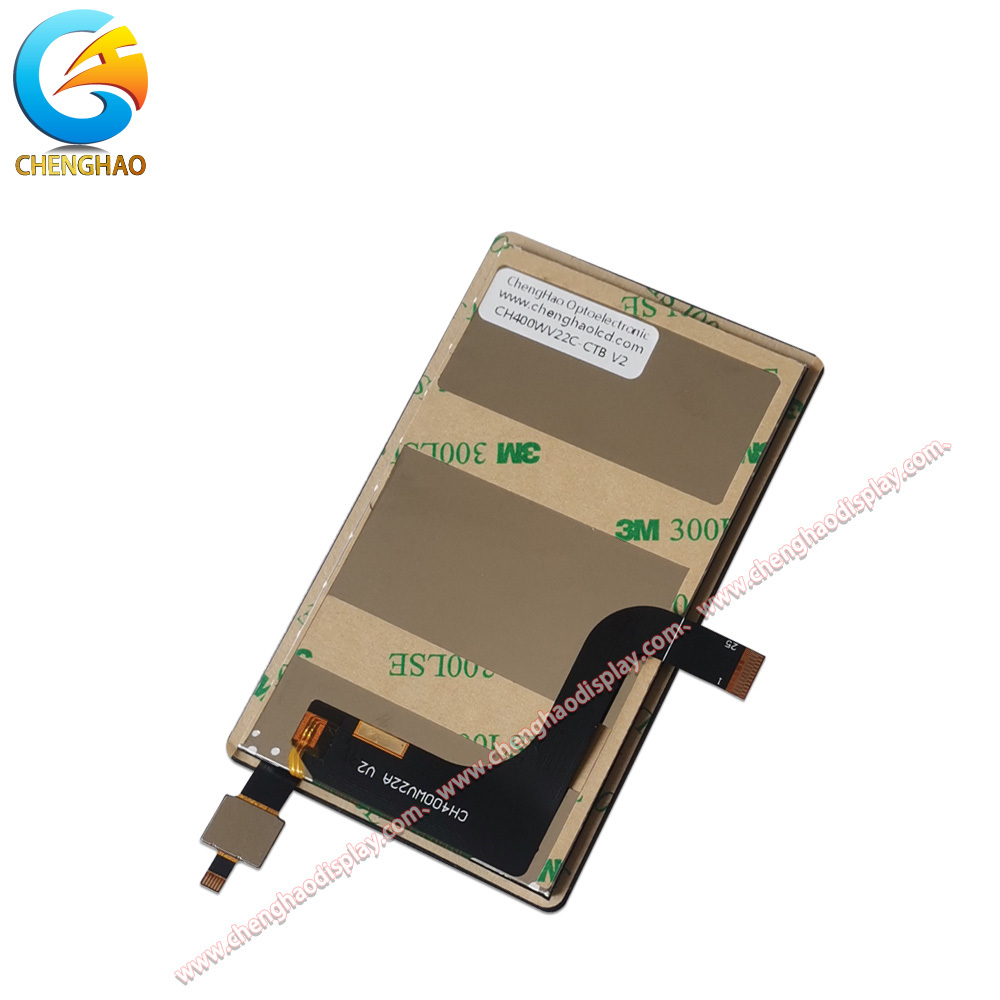

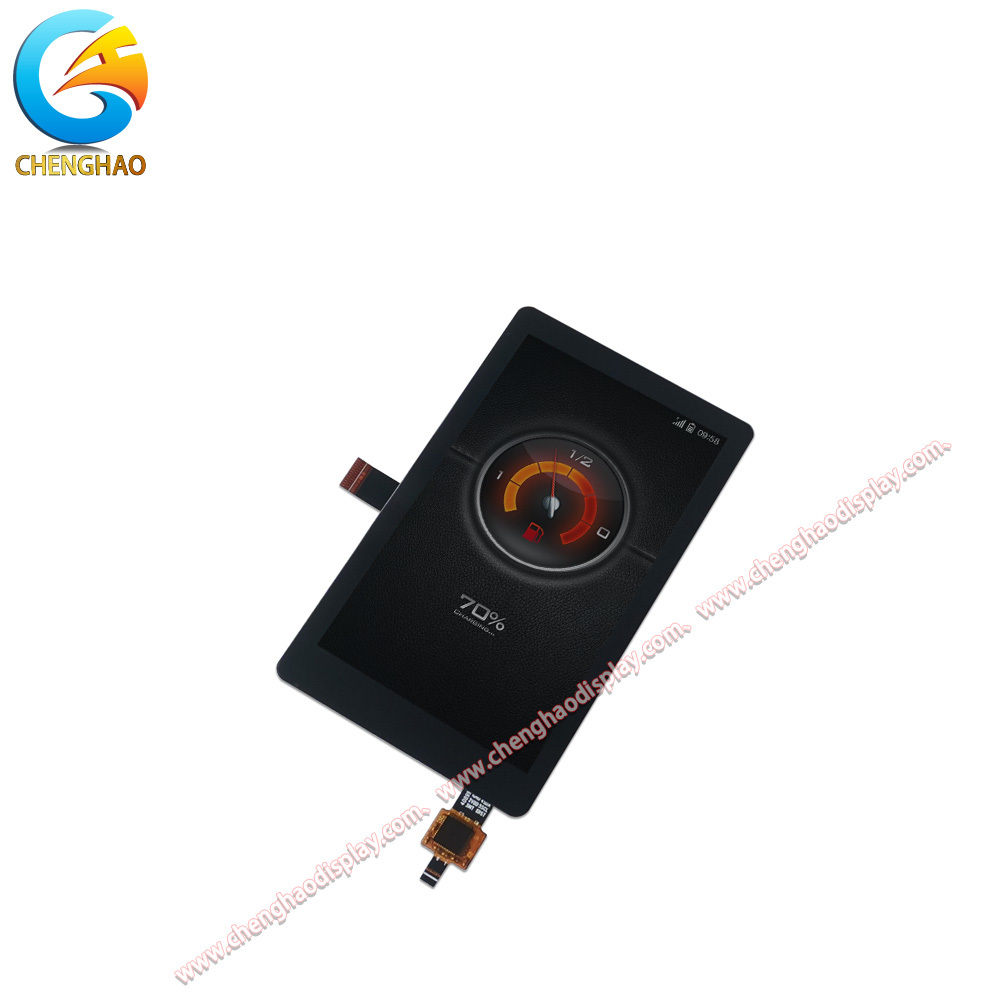

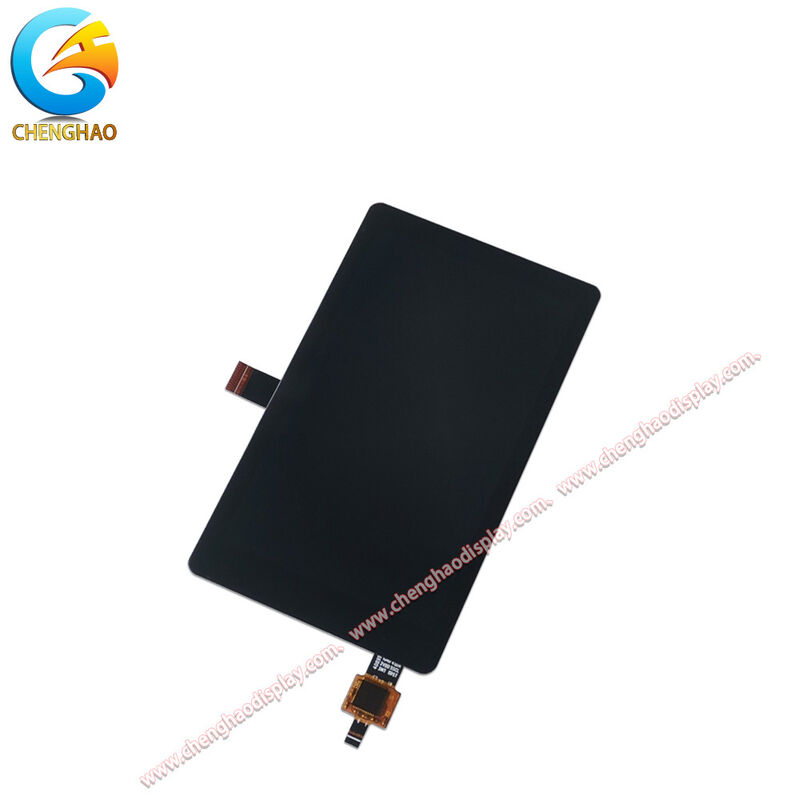

El CH400WV22C-CTB es un módulo LCD IPS TFT de 3,97 pulgadas de alto rendimiento desarrollado por Chenghao Optoelectronic, diseñado para la claridad, fiabilidad y adaptabilidad en entornos visuales exigentes.Con una resolución nativa de 480 × 800 píxeles y capaz de mostrar hasta 16 millones de coloresEl módulo ofrece imágenes vívidas con una excelente fidelidad de color.1 relación de contraste garantiza una lectura nítida en condiciones de iluminación variadasLa pantalla alcanza un nivel de brillo de 600 cd/m2, lo que la hace adecuada para aplicaciones que requieren una fuerte visibilidad de la luz ambiente.el módulo admite una transmisión de datos eficiente manteniendo un factor de forma compacto (61×102×3.65 mm).

La funcionalidad de toque capacitivo integrada basada en el controlador GT911 ofrece una interacción de usuario sensible, aunque el diseño permite una conversión flexible a variantes resistivas o no táctiles.Con un ángulo de visión general de 85° en todas las direcciones y un amplio rango de temperatura de funcionamiento de 20°C a +70°C, el CH400WV22C-CTB está diseñado para la estabilidad en diversos entornos operativos. Además, Chenghao Optoelectronic ofrece amplias opciones de personalización,incluido el ajuste del brillo de la luz de fondo, la reconfiguración de la interfaz, la modificación del vidrio de la cubierta y las mejoras en el blindaje anti-reflejo o EMI, lo que permite una integración perfecta en sistemas industriales o integrados especializados.

Características:

Dimensiones mecánicas compactas y precisas
El módulo CH400WV22C-CTB mide 61 mm (ancho) × 102 mm (altura) × 3,65 mm ( espesor), ofreciendo un perfil delgado que facilita la integración en recintos con espacio limitado.Su área de exhibición activa abarca 51.84 × 86,4 mm, garantizando la máxima utilización de la pantalla con una huella mínima, ideal para aplicaciones en las que la precisión estructural y la eficiencia espacial son críticas.
Interfaz MIPI para conectividad de alta velocidad y bajo número de pines
Equipado con una conexión MIPI (Mobile Industry Processor Interface) a través de un circuito impreso flexible de 25 pines (FPC),Este módulo permite la transferencia de datos de gran ancho de banda con interferencia electromagnética reducida y enrutamiento simplificadoLa interfaz MIPI admite una comunicación eficiente entre la pantalla y el controlador host,que lo hace adecuado para sistemas que requieren una retroalimentación visual confiable en tiempo real sin una complejidad excesiva del cableado.
Amplio rango de temperaturas de funcionamiento para entornos adversos
Diseñado para funcionar de forma fiable desde 20 °C hasta +70 °C, el CH400WV22C-CTB es capaz de un rendimiento estable en entornos sujetos a variaciones térmicas significativas.Esta gran tolerancia a la temperatura lo hace adecuado para su uso en entornos industriales, quioscos al aire libre o instalaciones relacionadas con el transporte en las que es esencial un funcionamiento constante en condiciones no controladas por el clima.

Parámetros técnicos:

Personalización:

El módulo LCD CH400WV22C-CTB de Chenghao Optoelectronic está diseñado no solo para un rendimiento listo, sino también como una plataforma versátil para soluciones de visualización a medida.Reconociendo que las diversas aplicaciones exigen especificaciones visuales y mecánicas únicasEn este sentido, el fabricante ofrece una vía de personalización integral que comienza con la consulta técnica y se extiende a través de la validación del diseño hasta la producción en masa.

Un aspecto clave de la personalización radica en la flexibilidad de la interfaz. Mientras que el modelo estándar cuenta con una interfaz MIPI, los clientes pueden solicitar protocolos de señalización alternativos, como RGB, SPI, MCU, LVDS,o eDP, en función de su arquitectura del sistema y de los requisitos de rendimiento de datos.Esta adaptabilidad asegura una compatibilidad perfecta con las placas de control heredadas o especializadas sin necesidad de un extenso rediseño de hardware.

Otra opción de personalización crítica implica la resistencia ambiental. Más allá del rango de funcionamiento predeterminado de 20 ° C a + 70 ° C, el módulo puede mejorarse para condiciones extremas,soporte de funcionamiento de 45 °C a + 90 °C mediante la selección de materiales de cristal líquido de gran grado de temperatura, componentes de retroiluminación reforzados y adhesivos térmicamente estables.Estas modificaciones son particularmente valiosas en aplicaciones al aire libre o industriales donde la estabilidad térmica afecta directamente a la fiabilidad..

Además, está disponible una adaptación mecánica y óptica. El diseño del FPC, incluido el número de alfileres, la geometría de curvatura y la colocación de los conectores, se puede rediseñar para adaptarse a las restricciones de montaje específicas.El vidrio delantero puede ser modificado en espesor, el contorno o el tratamiento de la superficie (por ejemplo, marcas antirreflectores, antirreflectores o de seda),mientras que la intensidad de la luz de fondo puede ajustarse entre 300 cd/m2 y 1000 cd/m2 o incluso más para necesidades de alta visibilidad de la luz solarLa integración táctil también es configurable, lo que permite a los clientes seleccionar variantes capacitivas, resistivas o sin tacto en función de los requisitos operativos.

A través de este proceso de personalización estructurado pero flexible,El CH400WV22C-CTB sirve como base sólida para implementaciones de visualización específicas de la misión en un amplio espectro de dominios profesionales e industriales.

Preguntas frecuentes:

P1: ¿Cuál es el número de modelo de la pantalla táctil LCD pequeña?

A1: El número de modelo es CH400WV22C-CTB.

P2: ¿Qué certificaciones tiene este producto?

R2: La pantalla táctil LCD pequeña está certificada con RoHS, CE y FCC.

P3: ¿Cuál es la cantidad mínima de pedido para este producto?

R3: La cantidad mínima de pedido es de 100 piezas.

P4: ¿Cómo se empaqueta el producto para su envío?

A4: Todos los productos están empaquetados de forma segura para garantizar la seguridad. Los tamaños pequeños se empaquetan con bandeja + cartón, mientras que los tamaños más grandes utilizan ranura de espuma + cartón.También podemos diseñar el embalaje de acuerdo con los requisitos del cliente.

P5: ¿Cuál es el tiempo de entrega típico y los términos de pago?

R5: El tiempo de entrega suele ser de entre 3 y 7 días, y los plazos de pago se realizan mediante transferencia telegráfica.

P6: ¿Cuál es la capacidad de suministro de este producto?

R6: La capacidad de suministro es de 300.000 piezas por mes.
