Módulo de pantalla TFT LCD de 2.25 pulgadas, 76x284, interfaz SPI, alto brillo

Descripción de producto

1. Descripción del producto

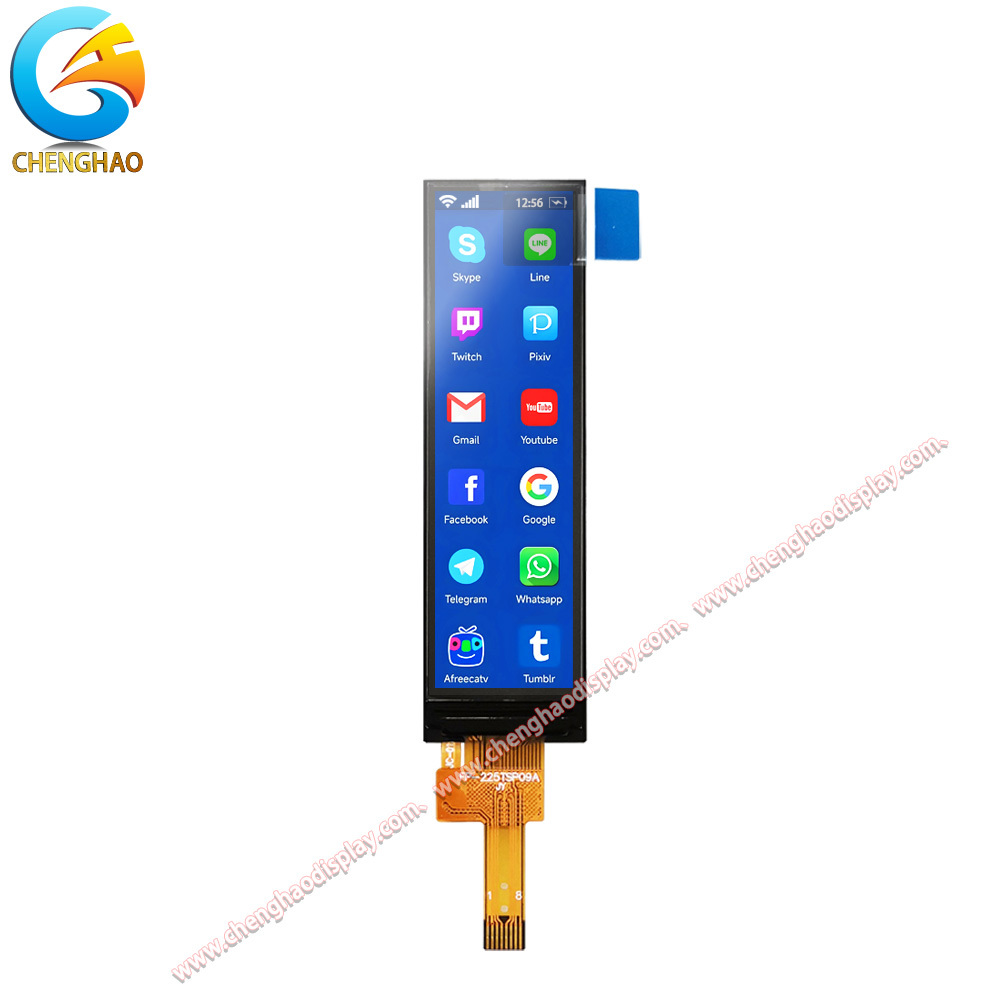

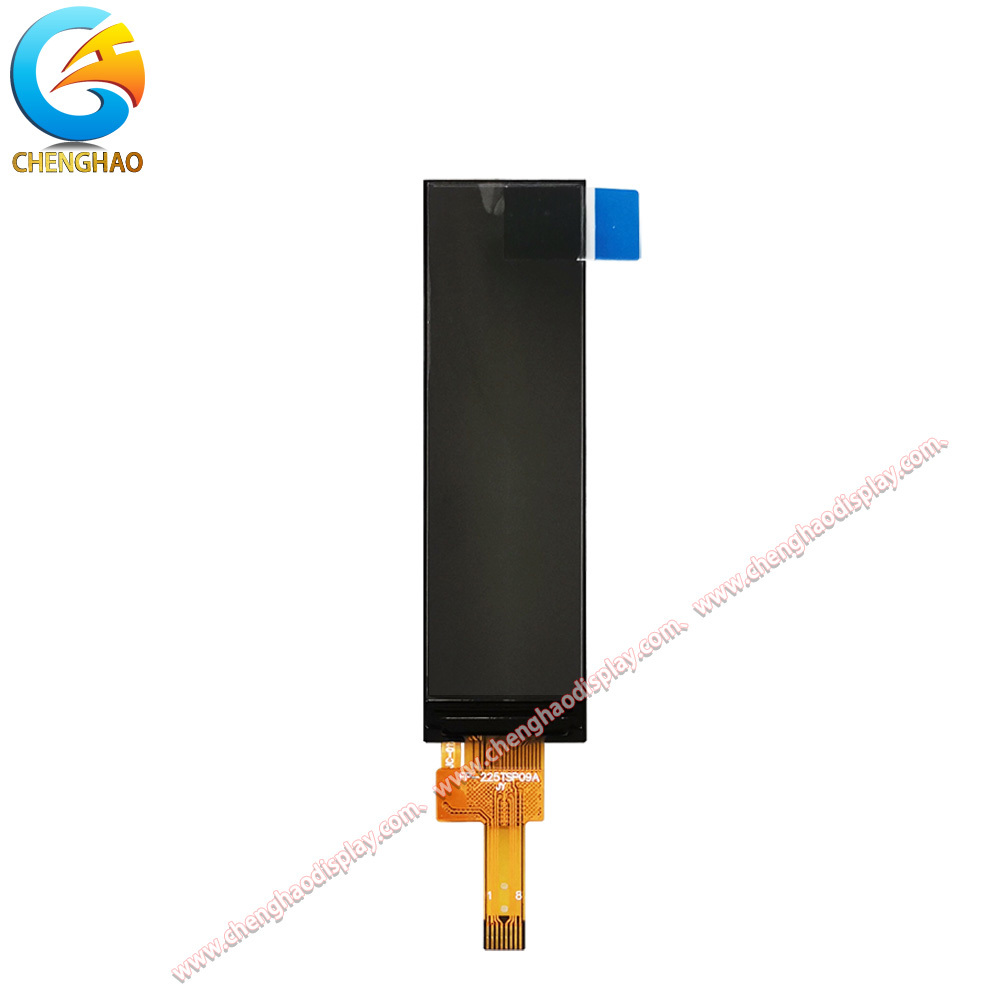

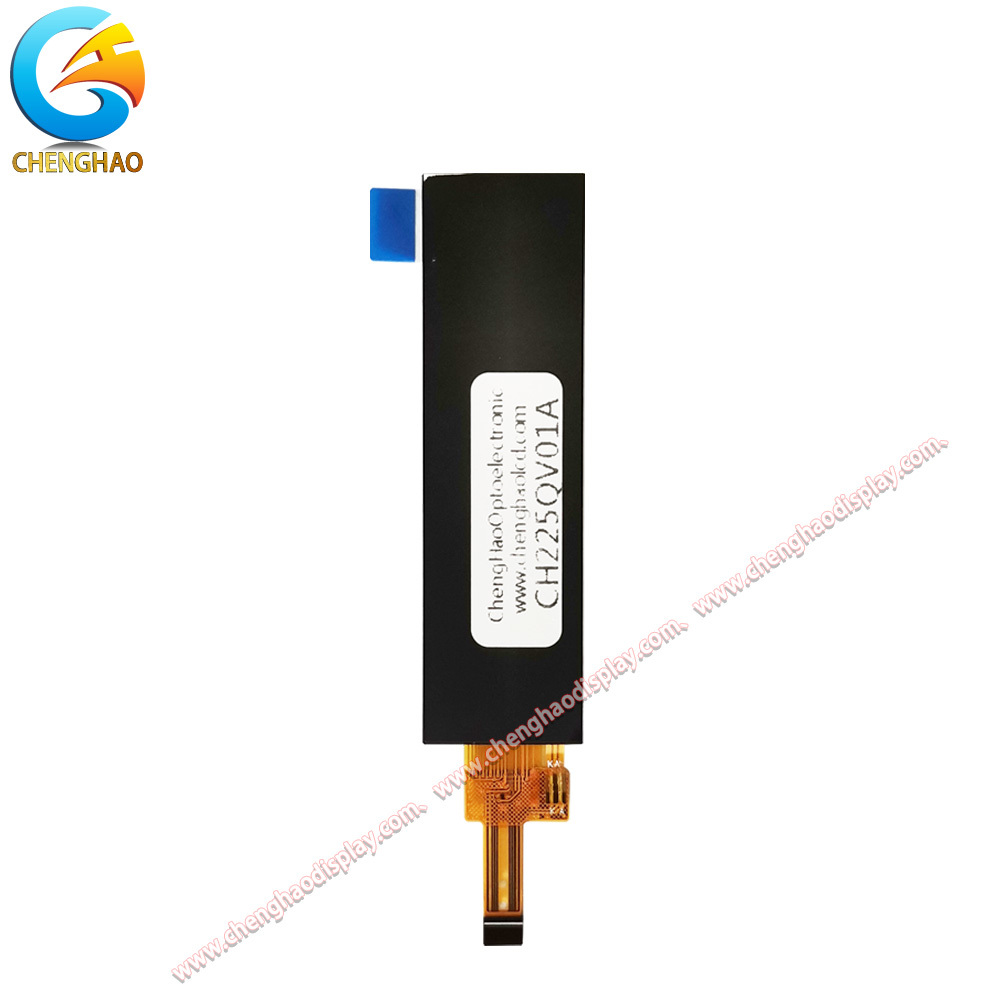

CH225QV01A es un módulo LCD TFT a-Si de 2,25 pulgadas con resolución QVGA de 76x284 píxeles, diseñado para dispositivos electrónicos portátiles y compactos. El brillo típico es de 500 cd/m², lo que proporciona legibilidad a la luz del sol para aplicaciones en exteriores.
El módulo utiliza el controlador IC *** con una interfaz serial SPI de 4 cables, compatible con la mayoría de los microcontroladores con un número bajo de pines. El rango de temperatura de funcionamiento es de -20 °C a +70 °C, el rango de almacenamiento es de -30 °C a +80 °C. El módulo cumple con RoHS y mide 17,90 x 62,50 mm.

2. Características

·Pantalla de matriz activa a-Si TFT de 2,25 pulgadas de diagonal con resolución de 76*284

·Alto brillo de 500 cd/m² (típico) para una excelente legibilidad a la luz del sol

·Interfaz serie SPI de 4 cables para una comunicación fácil y rápida con MCU

·Dirección de visualización óptima a las 12 en punto para aplicaciones orientadas a retratos

·Amplio rango de temperatura de funcionamiento: -20°C a +70°C

·Diseño de retroiluminación LED de bajo consumo adecuado para dispositivos que funcionan con baterías

·Perfil delgado y construcción liviana para la integración de dispositivos portátiles

·Modo polarizador transmisivo/normalmente blanco para una calidad de imagen clara

·Cumple con RoHS y cumple con los requisitos de protección ambiental.

3. Parámetros técnicos

4. Personalización

Personalización de FPC, integración de panel táctil (RTP/CTP), lente de cubierta disponible.

5. Apoyo

Hoja de datos completa, código de inicialización, soporte de muestra, soporte técnico proporcionado.

6. Preguntas frecuentes

P: ¿Cuál es la resolución de la pantalla CH225QV01A?

R: El CH225QV01A tiene una resolución QVGA de 76*284 píxeles, lo que proporciona una calidad de imagen nítida adecuada para texto, iconos y gráficos básicos.

P: ¿Qué interfaz utiliza este módulo?

R: Utiliza una interfaz serial SPI de 4 cables, lo que facilita la conexión con la mayoría de los microcontroladores usando solo 4 líneas de control (CS, SCL, SDA, RS).

P: ¿Esta pantalla es adecuada para uso en exteriores?

R: Sí, con un brillo típico de 500 cd/m², la pantalla ofrece buena legibilidad a la luz del sol, lo que la hace adecuada para aplicaciones en exteriores.

P: ¿Cuál es el rango de temperatura de funcionamiento?

R: El rango de temperatura de funcionamiento es de -20 °C a +70 °C, con un rango de almacenamiento de -30 °C a +80 °C, lo que garantiza un rendimiento confiable en diversos entornos.

P: ¿Se puede personalizar el conector FPC?

R: Sí, ChengHao ofrece opciones de personalización para el FPC, incluida la longitud, la asignación de pines y el tipo de conector, para que coincida con el diseño de su PCB.

P: ¿Se puede agregar un panel táctil a esta pantalla?

R: Sí, podemos integrar un panel táctil capacitivo (CTP) o un panel táctil resistivo (RTP), o una lente de cubierta para protección según sea necesario.
