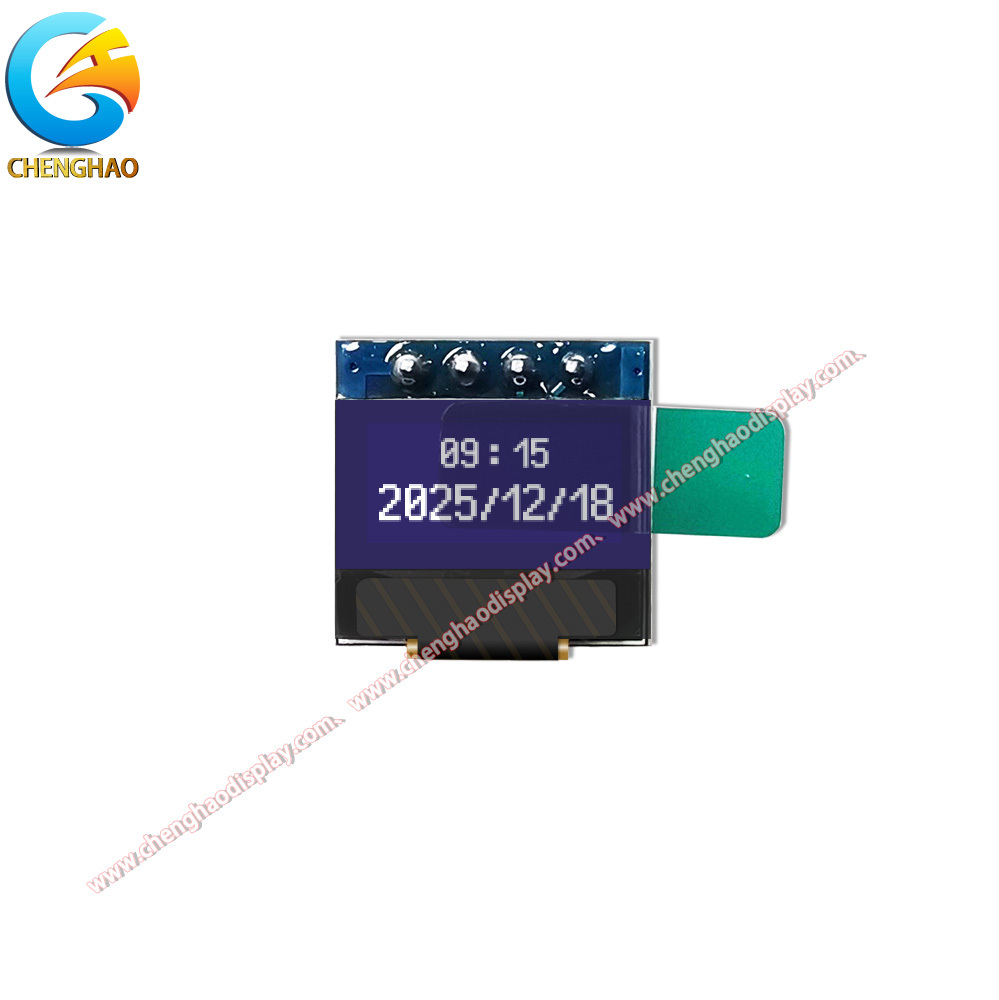

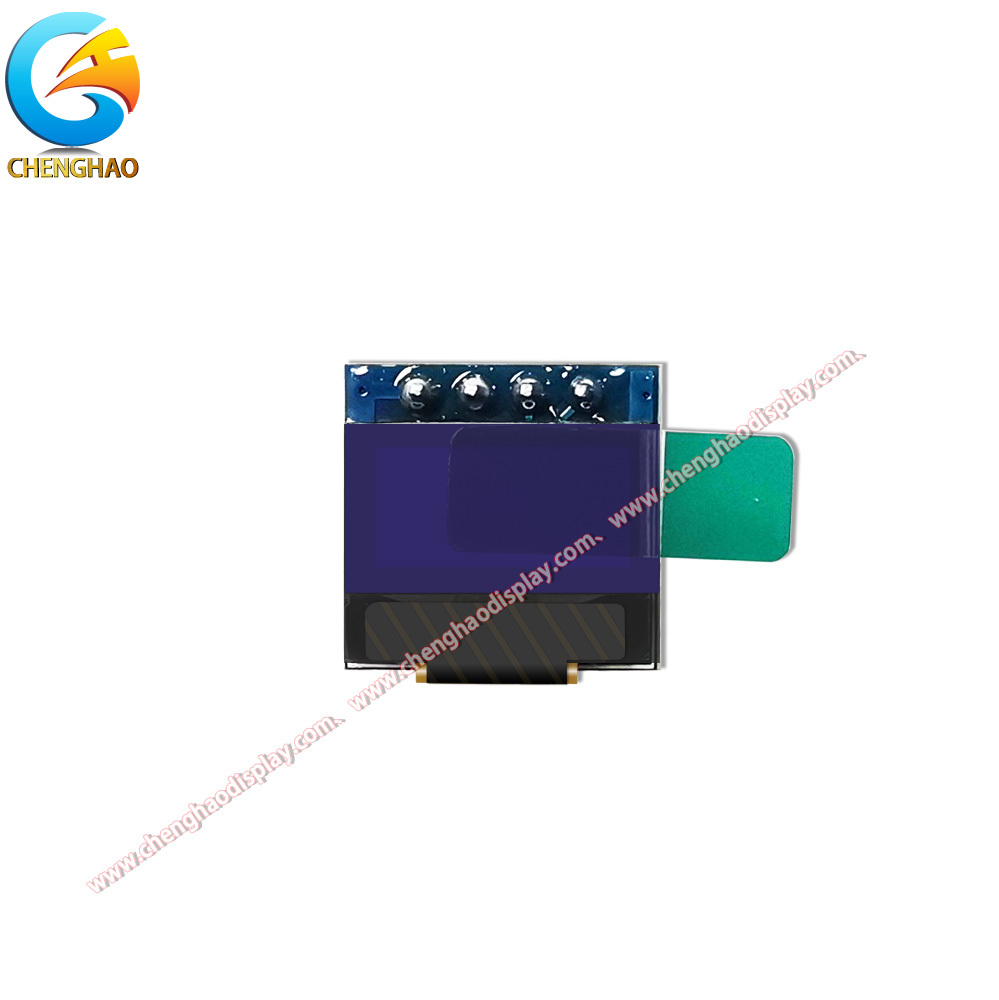

0Modulo de pantalla OLED monocromático de 49 pulgadas CH049L001A-PW con interfaz IIC

Descripción del Producto

El CH049L001A-PW es un módulo de pantalla OLED monocromático compacto de 0,49 pulgadas fabricado por Chenghao Optoelectronic. Diseñada con una arquitectura OLED de matriz pasiva (PMOLED), esta pantalla ultrapequeña ofrece imágenes nítidas en blanco sobre negro con una resolución de 64 x 32 puntos, lo que la convierte en una opción ideal para aplicaciones integradas con espacio limitado donde la indicación clara del estado y la legibilidad del texto son esenciales.

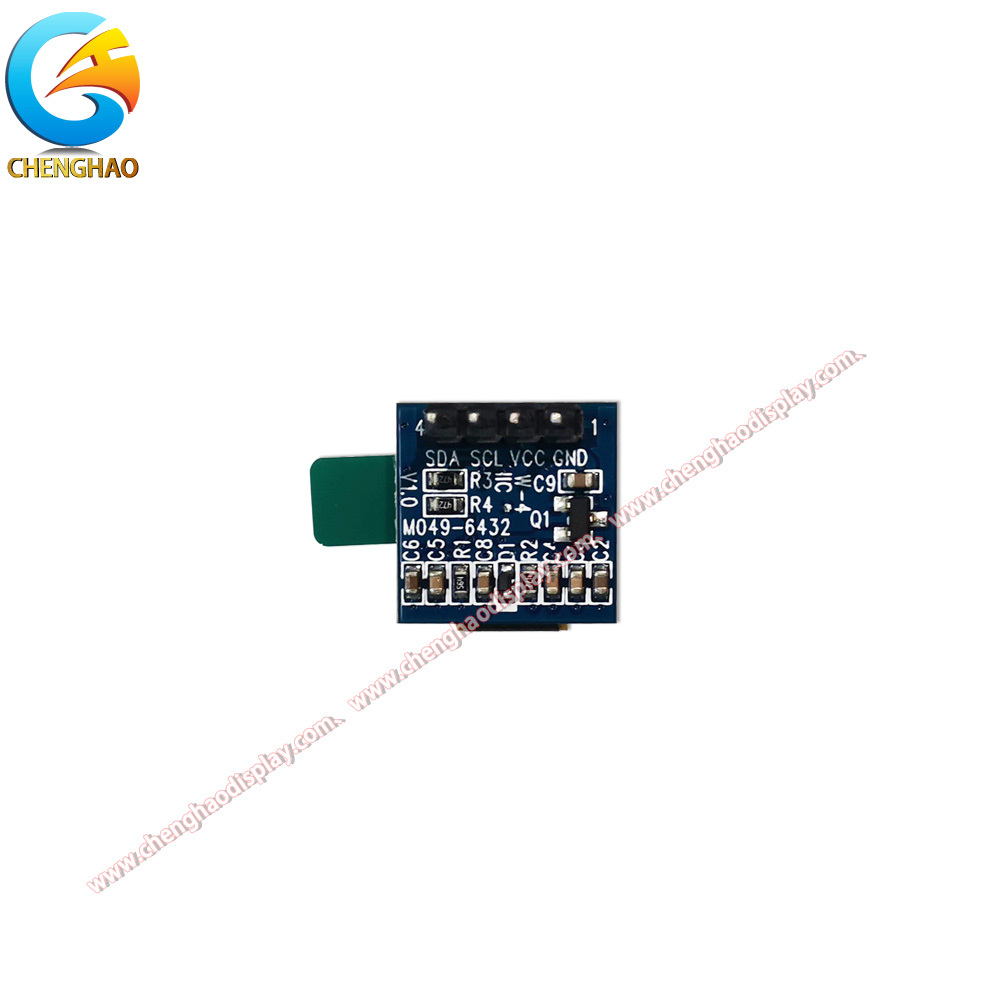

Construido alrededor de una robusta interfaz de comunicación IIC (I2C), el CH049L001A-PW requiere solo cuatro pines para su funcionamiento completo: ND, VCC, SCL y SDA. Esta configuración de pines minimalista simplifica el diseño de la PCB y reduce la complejidad del cableado, lo cual es particularmente valioso en diseños de dispositivos compactos. El módulo presenta una dimensión total de PCB de 15 mm (±0,3 mm), con un área de visualización activa que mide 5,58 x 3,81 mm, lo que proporciona suficiente espacio en pantalla para íconos, gráficos simples y cadenas alfanuméricas cortas.

Una de las características destacadas de este módulo OLED es su excepcional rango de temperatura de funcionamiento de -40°C a +85°C. Esta amplia tolerancia a la temperatura garantiza un rendimiento confiable en entornos exigentes, desde el monitoreo de la logística de la cadena de frío hasta los paneles de control de automatización industrial instalados cerca de fuentes de calor. El rango de temperatura de almacenamiento coincide con el rango operativo, lo que garantiza una durabilidad a largo plazo incluso cuando el dispositivo no está encendido activamente.

Como pantalla OLED autoemisiva, la CH049L001A-PW no depende de la retroiluminación, lo que resulta en un menor consumo de energía en comparación con las alternativas LCD tradicionales. El fondo negro verdadero y la alta relación de contraste inherentes a la tecnología OLED garantizan una excelente legibilidad en diferentes condiciones de iluminación ambiental. Cada píxel emite luz de forma independiente, lo que permite obtener detalles nítidos de los puntos con un tamaño de píxel que logra una representación fina de texto pequeño y elementos gráficos simples.

El CH049L001A-PW cumple con los requisitos de protección ambiental ROHS, lo que refleja el compromiso de Chenghao con la fabricación de productos electrónicos sostenibles. Ya sea que se implemente en instrumentos médicos portátiles, lecturas de sensores industriales, pantallas de nodos de IoT o subpantallas de electrónica de consumo, este módulo OLED en miniatura ofrece una salida visual confiable en un tamaño excepcionalmente pequeño. Su sencilla interfaz IIC y su amplio rendimiento de temperatura lo convierten en una solución ideal para los ingenieros que buscan un componente de micropantalla confiable para su próximo proyecto de diseño integrado.

Características del producto

Factor de forma ultracompacto de 0,49 pulgadasCon solo 15 mm de ancho en la PCB, el CH049L001A-PW está diseñado para aplicaciones donde el espacio en la placa es escaso. Su pequeño tamaño permite a los diseñadores integrar una pantalla visible en herramientas de diagnóstico portátiles, sensores compactos y paneles de control en miniatura sin sacrificar otros componentes críticos. La interfaz IIC de 4 pines reduce aún más el espacio necesario para el cableado de la pantalla, liberando valioso espacio en la PCB para circuitos adicionales.

Amplio rendimiento de temperatura (-40°C a +85°C)A diferencia de muchas pantallas pequeñas de consumo, este módulo OLED está clasificado para un funcionamiento completo entre -40 °C y +85 °C. Esto lo hace adecuado para registradores de datos al aire libre expuestos a condiciones invernales heladas, instrumentos de fábrica cerca de maquinaria de alta temperatura y subsistemas automotrices que experimentan ciclos térmicos extremos. Los ingenieros ya no necesitan comprometer la calidad de la visualización al diseñar para entornos hostiles.

Tecnología OLED autoemisiva de baja potenciaComo OLED de matriz pasiva, el CH049L001A-PW genera su propia luz sin necesidad de retroiluminación. Cada píxel consume energía solo cuando está iluminado, lo que significa que el consumo de energía aumenta naturalmente con la complejidad del contenido. Para los dispositivos IoT que funcionan con baterías y los instrumentos portátiles que muestran pantallas de estado estáticas la mayor parte del tiempo, esto se traduce en una duración significativamente mayor de la batería en comparación con las alternativas LCD retroiluminadas.

Interfaz IIC simple de 4 pines para una fácil integraciónCon solo cuatro pines de conexión (GND, VCC, SCL, SDA), este módulo minimiza tanto el esfuerzo de diseño del hardware como la complejidad del controlador de software. El bus IIC permite que varios dispositivos compartan las mismas dos líneas de comunicación, lo que permite configuraciones de múltiples pantallas o una fácil coexistencia con otros periféricos IIC, como sensores de temperatura, EEPROM y ADC en el mismo bus.

Imágenes monocromáticas de alto contrasteLa tecnología OLED monocromática ofrece un fondo negro auténtico con píxeles blancos brillantes, logrando una relación de contraste muy superior a la de los paneles LCD convencionales. Esto garantiza una legibilidad clara incluso en entornos con poca luz, lo que hace que la pantalla sea adecuada para indicadores de dispositivos médicos, paneles de estado industrial y cualquier aplicación donde la claridad visual de un vistazo sea fundamental.

Cumple con ROHS y es ambientalmente responsableEl CH049L001A-PW cumple con los estándares de protección ambiental ROHS, lo que garantiza el cumplimiento de las regulaciones internacionales para sustancias peligrosas. Esta certificación simplifica el proceso de aprobación de productos para aplicaciones médicas y automotrices que exigen un estricto cumplimiento ambiental para todos los componentes electrónicos utilizados en sus diseños.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Chenghao Optoelectronic ofrece servicios profesionales de personalización de módulos de visualización en cuatro categorías principales de productos: módulos TFT LCD, pantallas LCD mono, módulos OLED en color y módulos OLED mono. Con años de experiencia en la industria de las pantallas, nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para ofrecer soluciones de pantallas personalizadas que coincidan con precisión con los requisitos de sus proyectos.

Personalización de FPCOfrecemos diseños FPC personalizados que incluyen forma de circuito flexible, número de pines y especificaciones de conector. Ya sea que necesite una cola más corta, un radio de curvatura único o líneas de señal adicionales para sensores integrados, nuestro equipo de ingeniería de FPC puede adaptarse a una amplia gama de requisitos de diseño.

Personalización de la interfazChenghao admite la personalización de la interfaz a través de múltiples protocolos de comunicación, incluidos SPI, MCU (paralelo), RGB, MIPI, LVDS, EDP y HDMI. Podemos adaptar cualquier módulo de pantalla a su estándar de interfaz preferido, asegurando una integración perfecta con su plataforma MCU o SoC existente.

Personalización del brilloDependiendo del escenario de su aplicación, ofrecemos niveles de brillo que van desde configuraciones estándar (200–400 cd/m²) para ambientes interiores hasta configuraciones de alto brillo (más de 500 cd/m²) para aplicaciones exteriores o con mucha luz ambiental. Cada especificación de brillo se valida mediante pruebas rigurosas para garantizar un rendimiento constante.

Personalización del panel táctilNuestros módulos de visualización se pueden configurar con toque capacitivo, toque resistivo o entregarse sin funcionalidad táctil. Las opciones táctiles capacitivas admiten gestos multipunto, mientras que el toque resistivo es ideal para operaciones con guantes o escenarios de entrada con lápiz óptico.

Tratamiento de superficies y cubrevidriosChenghao proporciona un tratamiento de superficie antideslumbrante (AG) para minimizar los reflejos en ambientes brillantes. También diseñamos cubreobjetos de vidrio personalizados con espesor, forma, color e impresión serigráfica personalizados para satisfacer las necesidades estéticas y funcionales específicas del gabinete de su producto.

¿Por qué elegir Chenghao para la personalización?Con ingeniería interna, capacidades de creación rápida de prototipos y un estricto control de calidad, Chenghao ofrece soluciones de visualización personalizadas con plazos de entrega cortos y precios competitivos. Póngase en contacto con nuestro equipo de ventas hoy para analizar sus requisitos de personalización de pantalla y recibir una cotización detallada para su proyecto.

Casos de aplicación

Dispositivos portátiles de diagnóstico médicoEl CH049L001A-PW es ideal para instrumentos médicos compactos, como oxímetros de pulso portátiles, medidores de glucosa portátiles y monitores de pacientes en miniatura. Su amplio rango de temperatura de funcionamiento garantiza un rendimiento de visualización preciso en diversos entornos clínicos y de campo, mientras que el bajo consumo de energía extiende la vida útil de la batería durante el uso prolongado en escenarios de emergencia médica.

Nodos de sensores de IoT industrialesEn implementaciones de IoT industriales y de fábricas inteligentes, este módulo micro OLED sirve como una pantalla local ideal para nodos de sensores inalámbricos, monitores ambientales y puertas de enlace de computación de borde. La interfaz IIC de 4 pines se integra fácilmente con plataformas de microcontroladores comunes y la tecnología OLED autoemisiva proporciona una legibilidad clara en plantas de fábrica con poca iluminación o en interiores de gabinetes de control.

Subpantallas de electrónica de consumoMás allá de las aplicaciones industriales y médicas, el CH049L001A-PW se puede integrar en la electrónica de consumo como pantalla de estado secundaria para equipos de audio, controladores domésticos inteligentes, sistemas de gestión de baterías y equipos de prueba portátiles. Su fondo negro verdadero y su texto blanco nítido crean una apariencia visual moderna y premium dentro de un área de visualización notablemente pequeña.

Preguntas frecuentes

P1: ¿Cuál es la resolución de la pantalla OLED CH049L001A-PW?

R: El CH049L001A-PW presenta una resolución de 64 x 32 puntos, lo que proporciona suficiente densidad de píxeles para mostrar cadenas de texto cortas, íconos de estado y gráficos simples en aplicaciones integradas compactas.

P2: ¿Qué interfaz de comunicación utiliza este módulo?

R: Este módulo OLED se comunica a través de la interfaz IIC (I2C) con solo cuatro pines: GND, VCC, SCL y SDA. El protocolo IIC de dos cables simplifica tanto las conexiones de hardware como la implementación del controlador de software.

P3: ¿Cuál es el rango de temperatura de funcionamiento?

R: El CH049L001A-PW admite un rango de temperatura de funcionamiento de -40 °C a +85 °C, lo que lo hace adecuado para aplicaciones industriales, médicas y exteriores que experimentan condiciones térmicas extremas.

P4: ¿Este módulo requiere retroiluminación?

R: No. Como pantalla OLED de matriz pasiva, el CH049L001A-PW es autoemisivo y no requiere retroiluminación. Esto da como resultado un menor consumo de energía y un perfil de módulo general más delgado en comparación con las alternativas de LCD retroiluminadas.

P5: ¿Puede Chenghao personalizar el FPC o la configuración de pines de este módulo?

R: Sí. Chenghao ofrece servicios integrales de personalización que incluyen la forma del FPC, el número de pines, el tipo de interfaz, el nivel de brillo y el diseño de la cubierta de cristal. Póngase en contacto con nuestro equipo de ventas con sus requisitos específicos para obtener una solución personalizada.

P6: ¿El CH049L001A-PW cumple con ROHS?

R: Sí. El CH049L001A-PW cumple con los requisitos de protección ambiental ROHS, lo que garantiza el cumplimiento de las regulaciones internacionales sobre sustancias peligrosas en componentes electrónicos.

P7: ¿Cuáles son las aplicaciones típicas de esta pantalla OLED de 0,49 pulgadas?

R: Las aplicaciones comunes incluyen dispositivos médicos portátiles, pantallas de sensores de IoT industriales, paneles de control domésticos inteligentes, indicadores de estado de equipos de audio, lecturas de sistemas de administración de baterías y otros sistemas integrados con limitaciones de espacio que requieren una interfaz visual compacta.
