1.9 pulgadas 170x320 IPS TFT LCD Modulo de pantalla táctil capacitiva de 8 bits SPI 400 cd/m2 Impermeable

Descripción del Producto

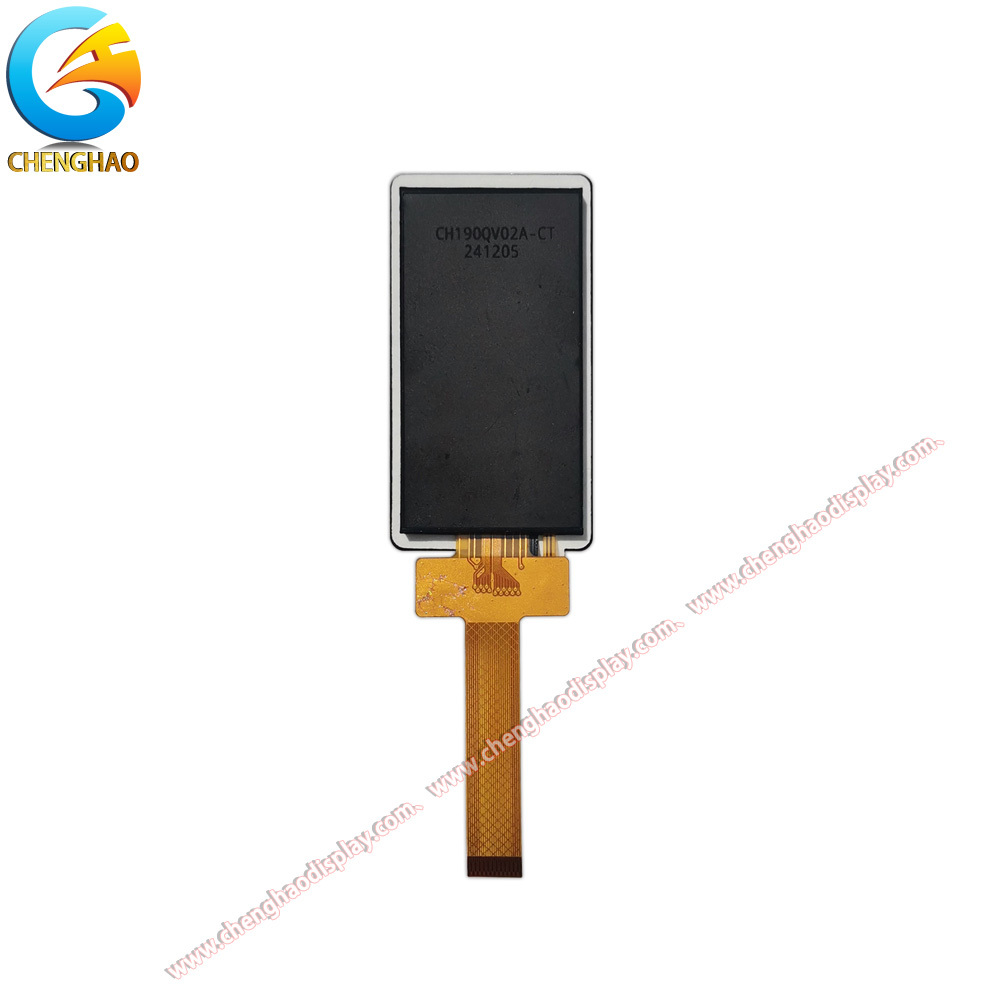

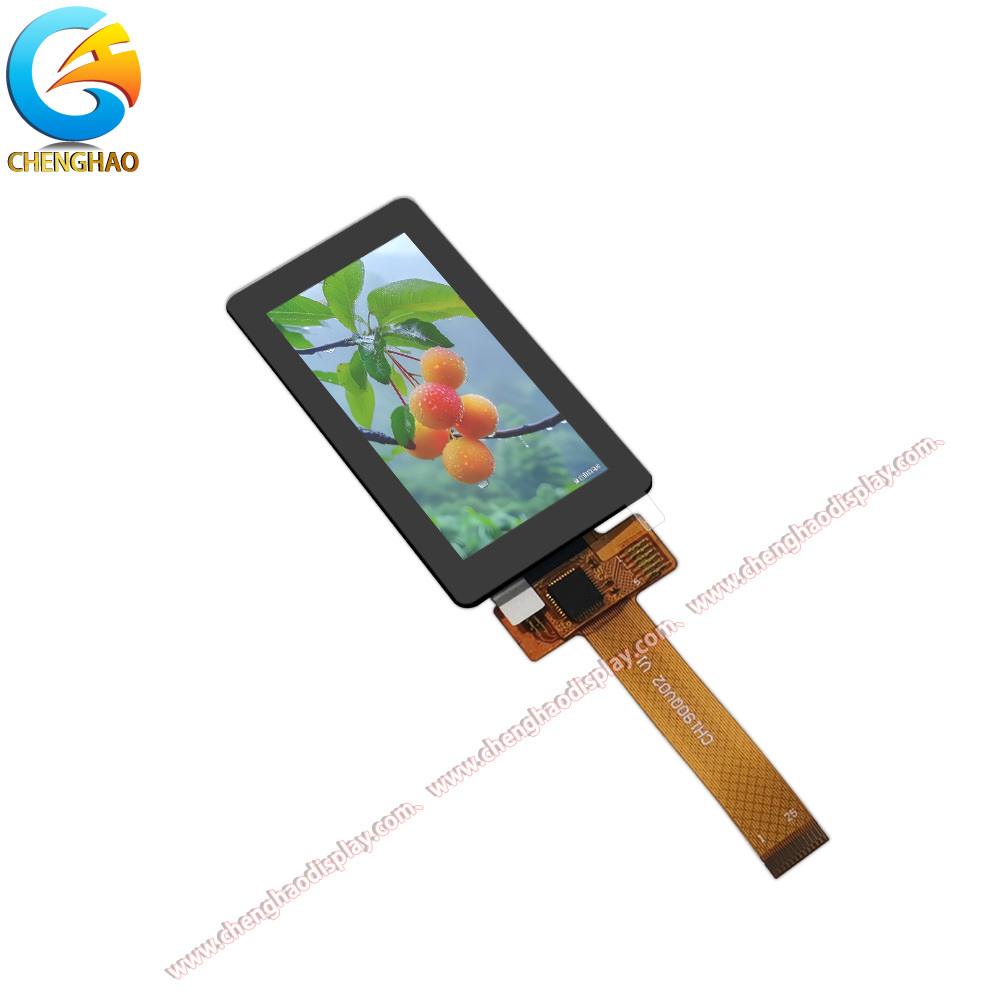

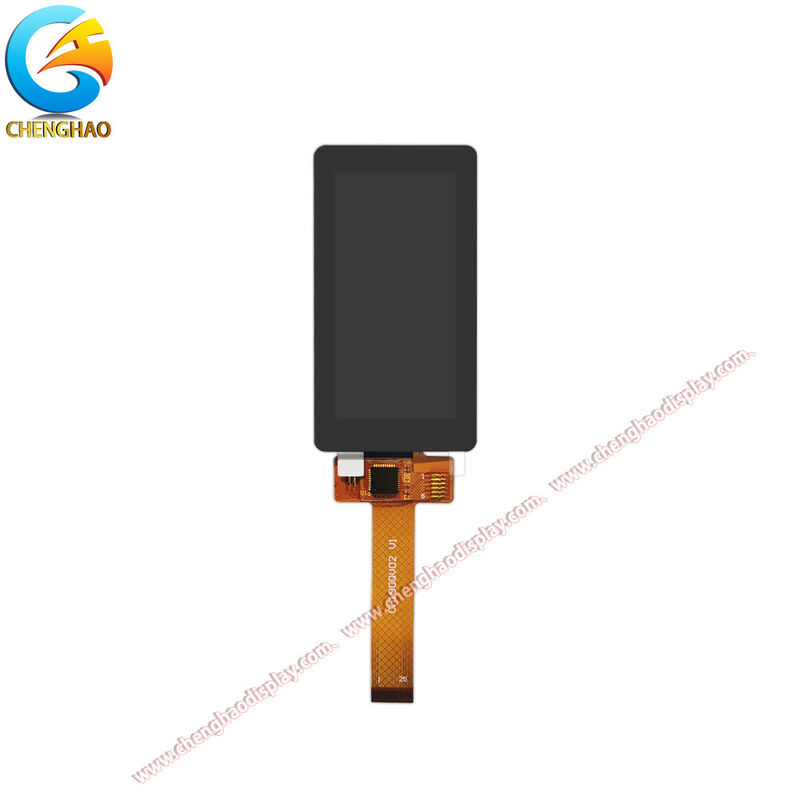

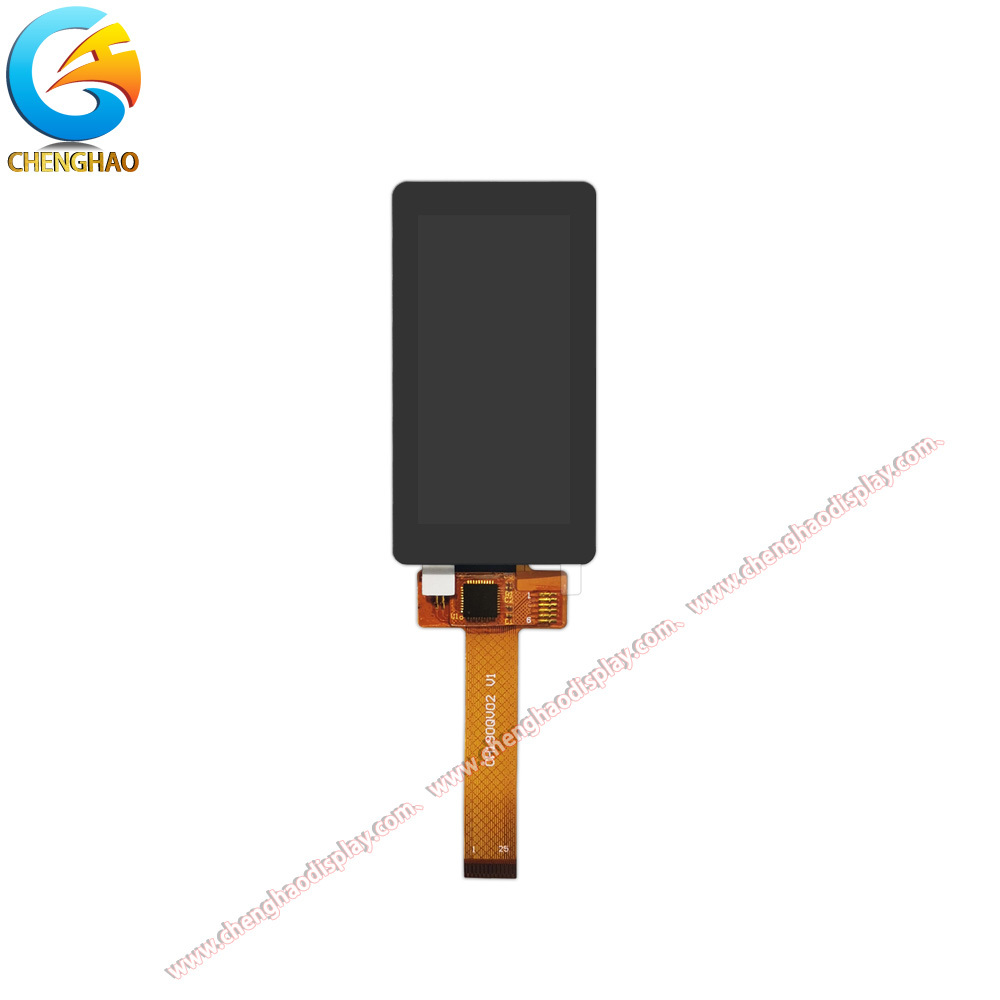

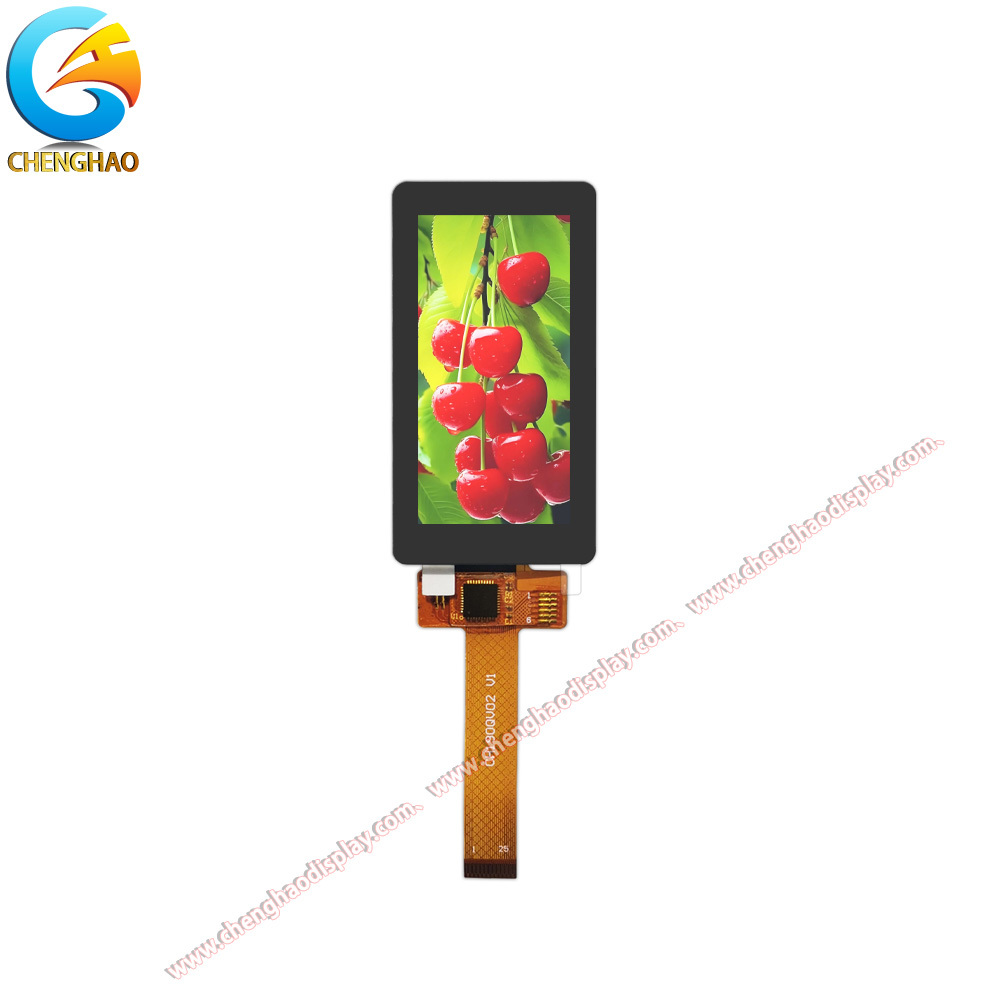

El CH190QV02A-CT es un módulo de pantalla LCD TFT compacto de 1,9 pulgadas diseñado para aplicaciones que requieren una pantalla de formato pequeño de alto rendimiento con funcionalidad táctil capacitiva integrada. Este módulo presenta una resolución de 170x320 píxeles (RGB) en una configuración de panel IPS (In-Plane Switching) con modo de visualización transmisivo, normalmente negro, que ofrece una calidad de imagen excepcional con amplios ángulos de visión y una reproducción de color consistente desde prácticamente cualquier dirección.

Con una clasificación de brillo de 400 cd/m2, este módulo de visualización es ideal para entornos interiores y exteriores donde la legibilidad en condiciones de iluminación ambiental es importante. El módulo admite opciones de interfaz dual que incluyen SPI de 8 bits de 4 líneas y una interfaz paralela de 8 bits del sistema i80, lo que proporciona una integración flexible con una amplia gama de microcontroladores y sistemas integrados.

El panel táctil capacitivo (CTP) integrado utiliza el protocolo de comunicación I2C para una entrada táctil confiable y receptiva, eliminando la necesidad de integrar un controlador táctil por separado. Las dimensiones totales del módulo miden 49,72 mm x 25,80 mm (TFT OD) con un área activa de 42,72 mm x 22,70 mm, alojado dentro de una dimensión exterior de la LENTE de 55,83 mm x 29,50 mm. La pantalla emplea una lente de cubierta de vidrio de 0,7 mm de espesor para proteger la superficie.

Diseñado con una estructura impermeable y un conector FPC de 25 pines (FH35C-25S-0.3SHW(50)), este módulo puede soportar entornos operativos desafiantes mientras mantiene una conectividad de señal confiable. El módulo funciona dentro de un rango de voltaje de 2,8 V a 3,3 V y es adecuado para aplicaciones de control industrial, equipos médicos, dispositivos domésticos inteligentes, instrumentos portátiles y terminales IoT donde la eficiencia del espacio y la calidad de la visualización son requisitos críticos.

La interfaz táctil capacitiva admite gestos multitáctiles, lo que mejora la interacción del usuario en interfaces basadas en menús y aplicaciones del panel de control. La tecnología IPS garantiza que la pantalla mantenga un excelente contraste y precisión de color en ángulos de visión de hasta 80 grados en todas las direcciones, lo que la hace ideal para dispositivos donde varios usuarios pueden necesitar ver la pantalla simultáneamente o donde la pantalla puede colocarse en diferentes ángulos dentro del producto final.

Características del producto

1. Pantalla IPS compacta de 1,9 pulgadas con resolución de 170x320

El CH190QV02A-CT utiliza tecnología IPS (In-Plane Switching) avanzada para ofrecer un rendimiento de visualización excepcional en un factor de forma compacto de 1,9 pulgadas. A diferencia de los paneles TN estándar que sufren cambios de color y degradación del contraste en ángulos descentrados, este módulo IPS mantiene una precisión de color y una calidad de imagen constantes en un cono de visualización completo de 80 grados en todas las direcciones. La resolución de 170 x 320 píxeles proporciona texto nítido y legible y gráficos detallados dentro de una pequeña área activa de solo 42,72 mm x 22,70 mm, lo que la hace ideal para aplicaciones con espacio limitado, como instrumentos portátiles, sondas médicas y paneles HMI compactos donde cada milímetro cuenta.

2. Brillo legible a la luz del sol: 400 cd/m2

Con una clasificación de brillo de 400 cd/m2, este módulo de pantalla ofrece una excelente legibilidad tanto en entornos interiores como semiexteriores. La retroiluminación de alta luminosidad garantiza que el contenido en pantalla permanezca visible en condiciones de iluminación ambiental brillante, como terminales de almacén, equipos de monitoreo en exteriores o pantallas de tableros de automóviles. Cuando se combina con la relación de contraste naturalmente alta del panel IPS, la retroiluminación de 400 cd/m2 ofrece colores vibrantes y negros profundos que mejoran la experiencia del usuario en diversos escenarios de aplicaciones.

3. Táctil capacitivo integrado con interfaz I2C

El módulo viene con un panel táctil capacitivo (CTP) adherido de fábrica que elimina la complejidad de obtener y ensamblar un componente táctil separado. El controlador táctil se comunica a través del protocolo I2C estándar de la industria, lo que permite una integración perfecta con la mayoría de los microcontroladores convencionales sin la necesidad de desarrollar controladores adicionales. La lente de cubierta de vidrio con un grosor de 0,7 mm proporciona una sólida protección de la superficie al tiempo que mantiene una excelente sensibilidad táctil y claridad óptica. Esta solución integrada reduce los costos de la lista de materiales, ahorra espacio en la PCB y acelera el tiempo de comercialización para los desarrolladores de productos.

4. Flexibilidad de interfaz dual: SPI e i80 paralelo

El CH190QV02A-CT admite modos de interfaz paralela de 8 bits SPI de 4 líneas y 8 bits y sistema i80, lo que brinda a los diseñadores la libertad de elegir la interfaz más adecuada para su aplicación. El modo SPI es ideal para sistemas con disponibilidad limitada de GPIO, que requieren solo conexiones mínimas de pines para el control de la pantalla. La interfaz paralela i80 ofrece un mayor rendimiento de datos, lo que la hace adecuada para aplicaciones que requieren actualizaciones frecuentes de pantalla o contenido animado. Este diseño de interfaz dual garantiza la compatibilidad con una amplia gama de plataformas MCU, incluidas STM32, ESP32 y Renesas.

5. Estructura impermeable para ambientes hostiles

Diseñado con una construcción resistente al agua exclusiva, este módulo LCD está diseñado para funcionar de manera confiable en entornos donde puede haber humedad, polvo o condensación. El sellado protector alrededor del conjunto de LENTE y FPC, combinado con la cubierta de vidrio de 0,7 mm y la estructura DST (cinta de doble cara), crea una barrera contra la entrada de líquidos y partículas. Esto convierte al módulo en una excelente opción para equipos de exterior, maquinaria de procesamiento de alimentos, áreas de esterilización médica y sistemas de automatización industrial donde la resiliencia ambiental es un requisito crítico.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Shenzhen Chenghao Optoelectronic Co., Ltd. ofrece servicios integrales de personalización para módulos TFT LCD, pantallas LCD mono, módulos OLED en color y módulos OLED mono. Con años de experiencia en la fabricación de módulos de visualización, entendemos que las soluciones de visualización disponibles en el mercado no siempre cumplen con los requisitos específicos de cada aplicación. Nuestro equipo de ingeniería trabaja en estrecha colaboración con los clientes para desarrollar soluciones de visualización personalizadas que aborden limitaciones de diseño, condiciones ambientales y objetivos de rendimiento únicos.

Personalización de FPC:Ofrecemos servicios flexibles de diseño y fabricación de FPC (circuito impreso flexible), que incluyen estructura de forma personalizada, forma de dedo dorado y ajustes de número de pines. Ya sea que necesite una orientación de conector específica, una longitud de cable extendida o blindaje EMI adicional, nuestras capacidades de personalización de FPC garantizan una integración perfecta con el diseño de su PCB principal.

Personalización de la interfaz:Nuestros módulos admiten una amplia variedad de opciones de interfaz que incluyen SPI, MCU, RGB, MIPI, LVDS, eDP y HDMI. Podemos adaptar el esquema de conducción para que coincida con su MCU o procesador de aplicaciones preferido, reduciendo la necesidad de cambiadores de nivel o convertidores de protocolo en la arquitectura de su sistema.

Personalización del brillo:Dependiendo del entorno de su aplicación, ofrecemos niveles de brillo estándar (200-300 cd/m2), opciones de alto brillo (500 cd/m2 y superiores) y configuraciones de retroiluminación ajustables. Para el CH190QV02A-CT, el brillo estándar de 400 cd/m2 se puede personalizar para adaptarse a requisitos específicos de visibilidad en interiores o exteriores.

Opciones del panel táctil:Proporcionamos configuraciones táctiles capacitivas (CTP), táctiles resistivas y sin contacto según las necesidades de su aplicación. Para dispositivos que requieren operación con guantes o entrada con lápiz, hay disponible un toque resistivo. Para interfaces modernas que exigen gestos multitáctiles y una interacción fluida del usuario, nuestras soluciones táctiles capacitivas ofrecen una excelente capacidad de respuesta.

Tratamiento antideslumbrante (AG):Para mejorar la legibilidad en entornos luminosos, ofrecemos un tratamiento de superficie antideslumbrante que reduce el reflejo de la luz ambiental. Esto es particularmente beneficioso para dispositivos exteriores, pantallas de automóviles y equipos médicos donde el brillo de la pantalla puede comprometer la usabilidad.

Personalización de la lente de la cubierta de vidrio:Nuestro servicio de personalización de lentes de cobertura de vidrio permite ajustes de grosor (de 0,5 mm a 2,0 mm), forma (esquinas redondeadas, muescas o recortes especiales), color (blanco, negro o personalizado) y serigrafía (logotipos, íconos o bordes decorativos). El CH190QV02A-CT cuenta con una lente de cobertura de 0,7 mm con borde serigrafiado negro y podemos modificar estos parámetros para que coincidan con la estética del diseño de su producto.

Con nuestro MOQ flexible y capacidades de creación rápida de prototipos, Chenghao es su socio ideal para soluciones de visualización personalizadas que aceleran el ciclo de desarrollo de su producto y reducen el tiempo de comercialización.

Casos de aplicación

1. Terminal portátil industrial

El formato compacto de 1,9 pulgadas y la construcción resistente al agua hacen del CH190QV02A-CT una excelente opción para terminales industriales portátiles utilizados en aplicaciones de gestión de almacenes, seguimiento logístico y servicios de campo. La resolución de 170x320 píxeles proporciona suficiente espacio en pantalla para mostrar listas de inventario, resultados de escaneo de códigos de barras e indicaciones de navegación, al mismo tiempo que mantiene un tamaño de dispositivo lo suficientemente pequeño como para operarlo con una sola mano. El brillo de 400 cd/m2 garantiza la legibilidad tanto en almacenes interiores como en áreas de carga exteriores, mientras que la interfaz táctil capacitiva permite la navegación intuitiva por los menús y la entrada de datos sin necesidad de teclados físicos. La estructura impermeable protege la pantalla de la humedad y el polvo que se encuentran en entornos industriales, lo que extiende la vida útil del dispositivo y reduce los requisitos de mantenimiento.

2. Dispositivo de monitoreo médico

En el campo médico, el CH190QV02A-CT es ideal para equipos de diagnóstico portátiles y dispositivos de monitorización de pacientes donde el tamaño, la confiabilidad y la calidad de la visualización son fundamentales. La tecnología IPS ofrece una reproducción de color consistente y contraste en amplios ángulos de visión, lo cual es esencial para los profesionales médicos que pueden necesitar ver la pantalla desde varias posiciones durante los procedimientos. La interfaz táctil capacitiva permite el funcionamiento con guantes cuando se configura adecuadamente, lo que la hace adecuada para entornos clínicos donde los protocolos de higiene requieren protección de barrera. El amplio rango de temperatura de funcionamiento del módulo y su diseño resistente al agua también lo hacen apropiado para dispositivos médicos con capacidad de esterilización que deben soportar limpieza y desinfección periódicas.

3. Panel de control del hogar inteligente

El perfil delgado y la capacidad táctil integrada del CH190QV02A-CT lo convierten en una solución de visualización ideal para paneles de control domésticos inteligentes, termostatos e interfaces de monitoreo ambiental. La pantalla de 1,9 pulgadas es lo suficientemente grande como para mostrar lecturas de temperatura, niveles de humedad, íconos de estado del sistema y controles táctiles y, al mismo tiempo, permanece discreta cuando se monta en paredes o se integra en equipos de automatización del hogar. Las opciones de interfaz dual (SPI e i80) brindan flexibilidad para la integración con controladores domésticos inteligentes populares y plataformas de puerta de enlace de IoT, mientras que el brillo de 400 cd/m2 garantiza que la pantalla siga siendo legible en diversas condiciones de iluminación interior, desde pasillos con poca iluminación hasta salas de estar iluminadas por el sol.

Preguntas frecuentes

P1: ¿Se puede utilizar este módulo de visualización en exteriores?

Sí, el CH190QV02A-CT cuenta con un brillo de retroiluminación de 400 cd/m2, lo que proporciona una buena legibilidad en entornos semiexteriores y zonas exteriores con sombra. Para aplicaciones con luz solar directa, recomendamos evaluar la pantalla bajo sus condiciones de iluminación específicas. Nuestro servicio de personalización también puede aumentar el brillo a 500 cd/m2 o más si es necesario.

P2: ¿Cuál es el nivel de voltaje de la interfaz de este módulo?

El módulo funciona con un voltaje de E/S de 2,8 V a 3,3 V, compatible con sistemas lógicos estándar de 3,3 V. Si su sistema utiliza un nivel lógico diferente (como 1,8 V o 5 V), podemos ofrecerle recomendaciones para soluciones de cambio de nivel adecuadas.

P3: ¿El panel táctil capacitivo admite gestos multitáctiles?

Sí, el controlador táctil capacitivo integrado admite gestos multitáctiles básicos que incluyen tocar, tocar dos veces, deslizar y acercar. La interfaz I2C proporciona una transmisión de datos táctil sensible para una interacción fluida del usuario. El panel táctil también se puede personalizar para operar con guantes si es necesario para aplicaciones médicas o industriales.

P4: ¿Cuál es la cantidad mínima de pedido (MOQ) para este modelo?

Nuestro MOQ estándar para este modelo comienza con un lote mínimo razonable. Para la creación de prototipos y la producción a pequeña escala, ofrecemos cantidades de muestra. Comuníquese con nuestro equipo de ventas para obtener información MOQ específica según los requisitos de su proyecto.

P5: ¿Se puede personalizar el conector FPC o la longitud del cable?

Absolutamente. Como se describe en nuestra introducción a la personalización, ofrecemos personalización FPC completa, incluido el tipo de conector, el número de pines, la longitud del cable y el diseño de dedo dorado. Si la configuración del conector estándar FH35C-25S-0.3SHW(50) no coincide con el diseño de su PCB, nuestro equipo de ingeniería puede diseñar una solución FPC personalizada para garantizar un ajuste adecuado y una conectividad confiable.

P6: ¿La pantalla es adecuada para dispositivos que funcionan con baterías?

P7: ¿El módulo viene con certificación RoHS?

Sí, todos los productos de Shenzhen Chenghao Optoelectronic Co., Ltd. se fabrican de conformidad con las directivas RoHS. Nuestros procesos de fabricación siguen estrictos estándares medioambientales y de control de calidad. Los documentos de certificación RoHS están disponibles previa solicitud.
