2.83 pulgadas SPI TFT módulo LCD 240x320 pantalla pequeña para aplicaciones industriales integradas CH280QV39A

Descripción del Producto

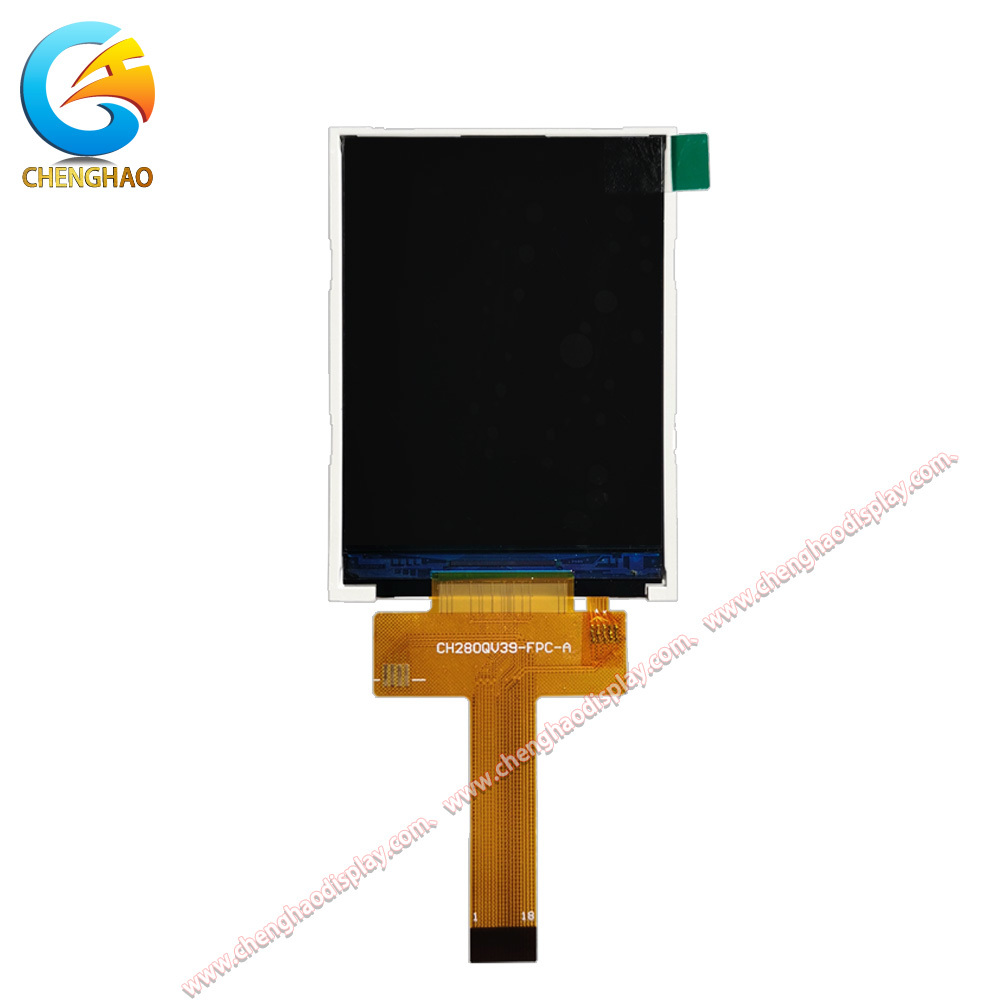

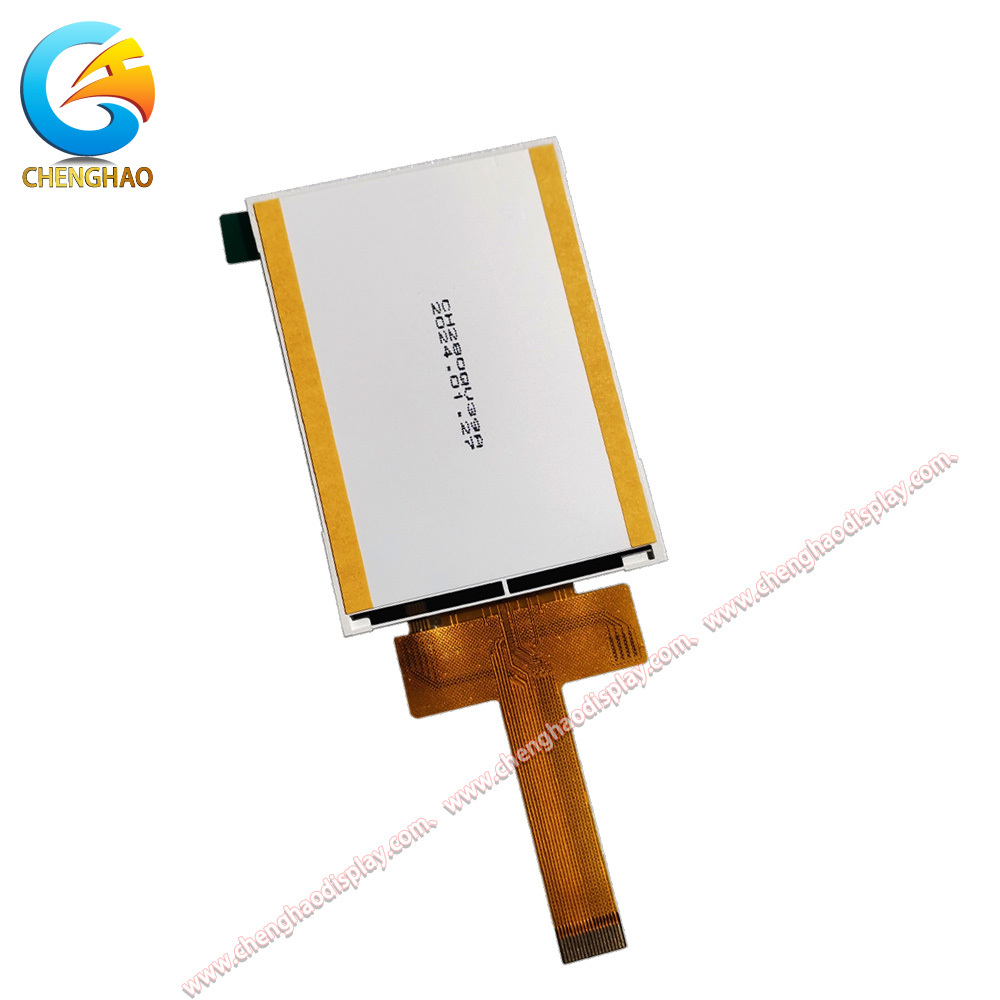

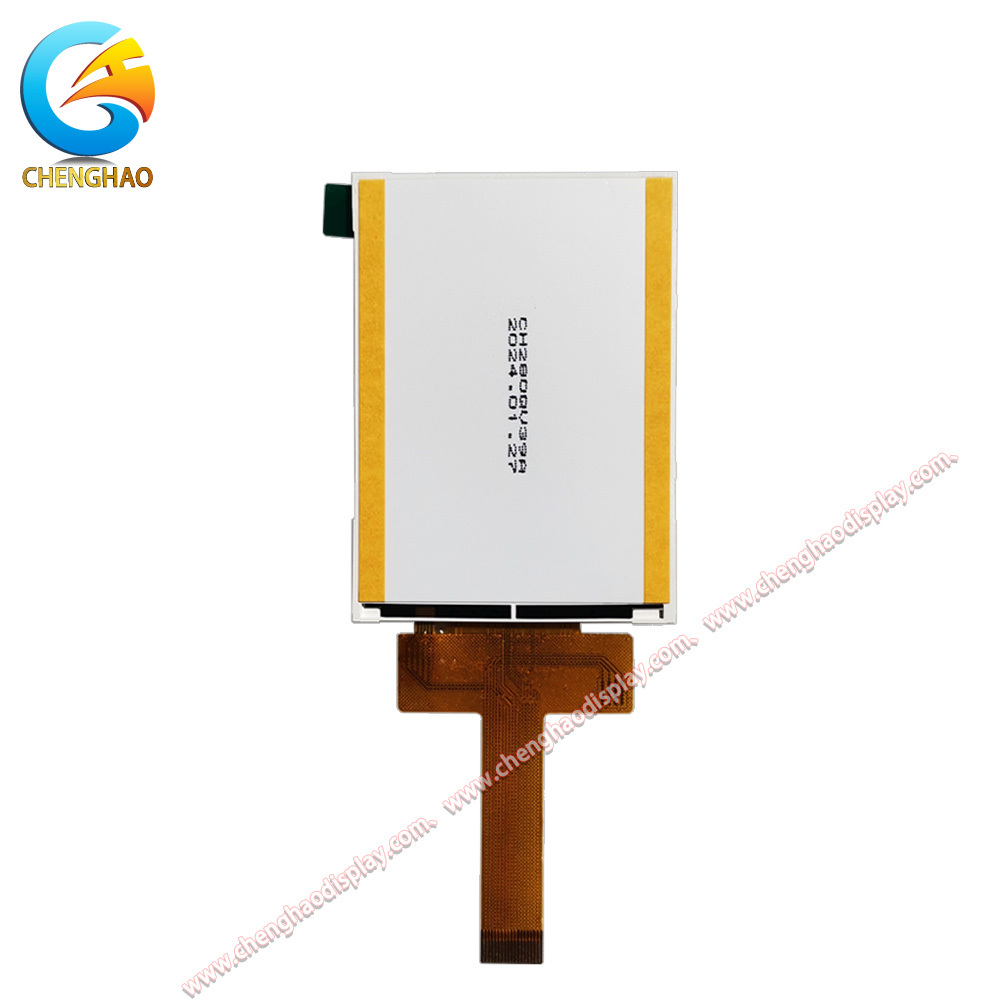

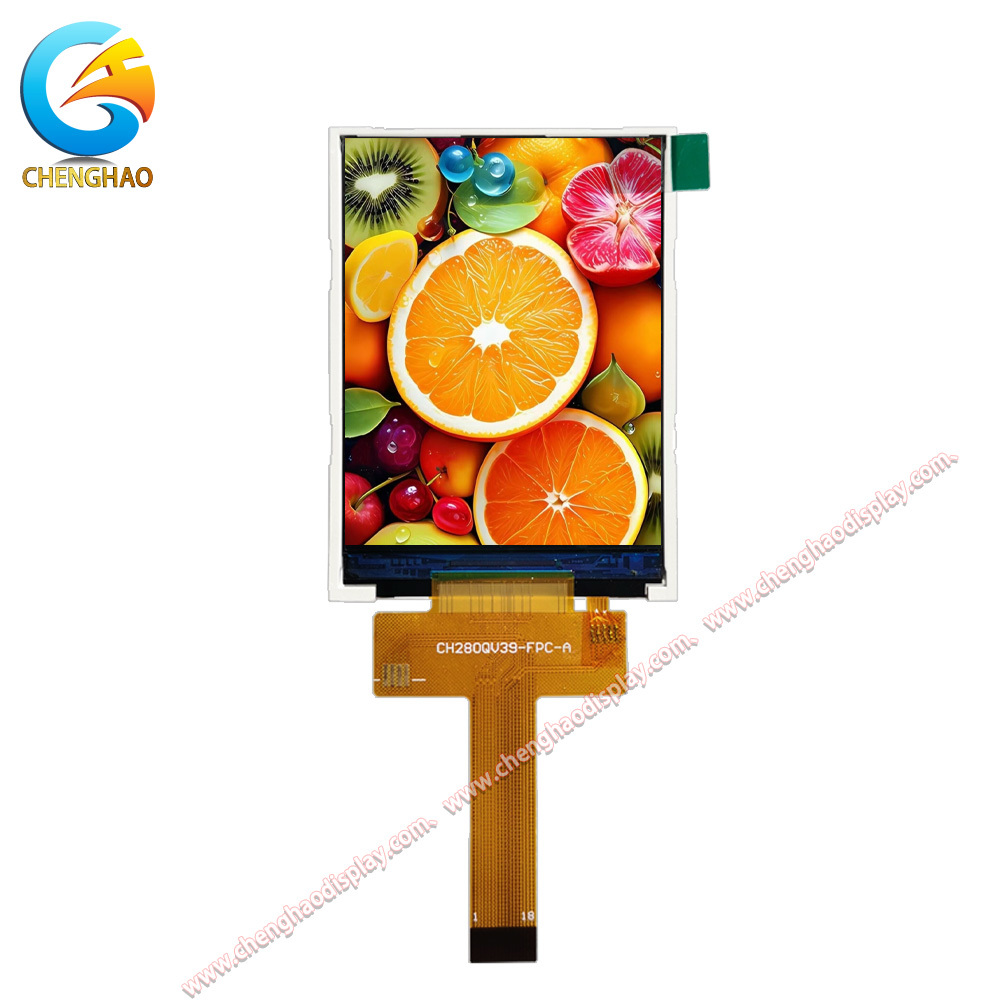

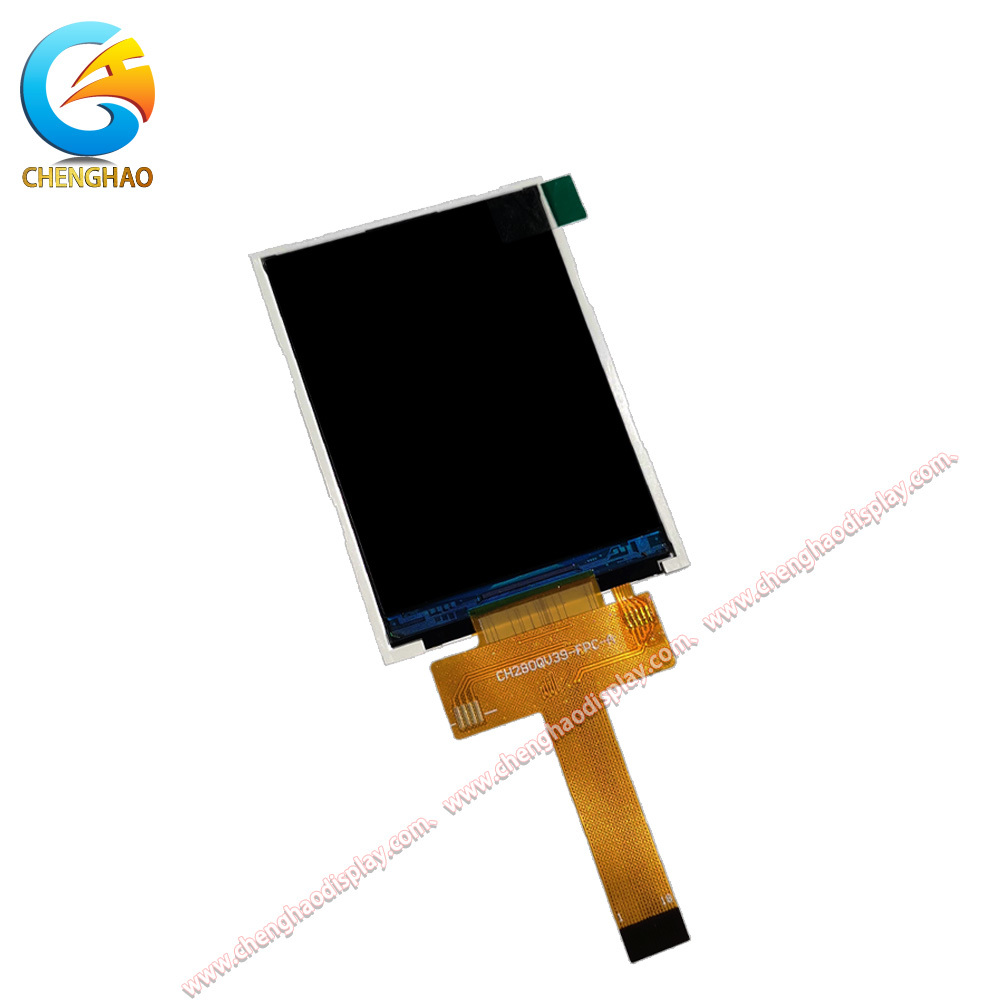

El CH280QV39A es un módulo de pantalla LCD TFT de 2,83 pulgadas de alto rendimiento diseñado para aplicaciones industriales e integradas. Con un factor de forma compacto con una resolución de 240x320 píxeles (240RGB320 puntos), esta pantalla de tamaño pequeño ofrece imágenes nítidas y vibrantes adecuadas para una amplia gama de soluciones de interfaz hombre-máquina (HMI).

Diseñado con una interfaz SPI, el CH280QV39A ofrece una transmisión de datos confiable y eficiente, lo que facilita su integración con varias plataformas de microcontroladores. El módulo de visualización funciona con un brillo de 300 cd/m² (típico), lo que garantiza una visibilidad clara en condiciones típicas de iluminación interior. La dirección de visualización de las 12:00 proporciona una calidad de imagen constante desde el ángulo de visión óptimo.

Este módulo TFT admite un amplio rango de temperatura de funcionamiento de -20 a +70 °C y un rango de temperatura de almacenamiento de -30 a +80 °C, lo que lo hace adecuado para entornos industriales exigentes. El módulo viene con un conector FPC de 18 pines para una instalación flexible y compacta. No se incluye ninguna funcionalidad táctil, lo que permite una integración táctil personalizada si es necesario.

Las características adicionales incluyen la tecnología de modo de visualización TFT que garantiza una reproducción de colores vívidos y una calidad de imagen nítida. El módulo utiliza tecnología de retroiluminación LED con un voltaje directo típico de 3,0-3,2 V y una corriente directa de 80 mA, lo que proporciona una iluminación constante y energéticamente eficiente.

El CH280QV39A es una solución de visualización ideal para instrumentos portátiles, paneles de control integrados, dispositivos domésticos inteligentes y diversas aplicaciones de IoT donde el espacio es escaso pero la calidad de la visualización no puede verse comprometida. Este módulo LCD TFT compacto mide aproximadamente 2,83 pulgadas en diagonal con un área activa estimada de 43,2 x 57,6 mm, lo que ofrece un excelente equilibrio entre el espacio de la pantalla y el espacio total del módulo. La interfaz SPI simplifica el diseño de la PCB y reduce los requisitos de número de pines, lo que permite una conexión sencilla con los controladores host.

Diseñado pensando en la confiabilidad, el CH280QV39A presenta una construcción robusta que cumple con las demandas del funcionamiento continuo en entornos industriales. La pantalla admite toda la gama de colores RGB de 240x320, lo que ofrece contenido visual rico y detallado para interfaces de usuario, pantallas de datos e indicadores de estado.

Características del producto

1. Diseño compacto de 2,83 pulgadas

El CH280QV39A presenta un tamaño de pantalla compacto de 2,83 pulgadas en diagonal, lo que lo convierte en una excelente opción para aplicaciones con limitaciones de espacio. Con una resolución de 240x320 en un tamaño reducido, ofrece imágenes claras y detalladas sin ocupar demasiado espacio en el gabinete. Este factor de forma compacto es particularmente adecuado para monitores médicos portátiles, medidores industriales portátiles y terminales de control portátiles.

2. Interfaz SPI para una fácil integración

Equipado con una interfaz SPI estándar y un conector FPC de 18 pines, este módulo de pantalla simplifica el diseño de PCB y reduce la complejidad del cableado. El protocolo de comunicación SPI requiere menos pines de E/S en comparación con las interfaces paralelas, lo que permite una integración perfecta con una amplia variedad de microcontroladores y procesadores integrados. Esta característica reduce significativamente el tiempo de desarrollo para los ingenieros que integran pantallas en diseños de nuevos productos.

3. Amplio rango de temperatura de funcionamiento

Con un rango de temperatura de funcionamiento de -20 a +70 °C y un rango de almacenamiento de -30 a +80 °C, el CH280QV39A está diseñado para brindar confiabilidad en entornos desafiantes. Ya sea que se implemente en equipos industriales al aire libre, paneles de automatización de fábricas o pantallas auxiliares de automóviles, este módulo mantiene un rendimiento constante en condiciones de temperatura extrema.

4. Alto brillo para mayor claridad en interiores

El brillo típico de 300 cd/m² garantiza una excelente legibilidad para aplicaciones en interiores, como equipos de diagnóstico médico, paneles de control domésticos inteligentes e instrumentos de laboratorio. El sistema de retroiluminación LED proporciona una iluminación eficiente con un voltaje directo típico de 3,0-3,2 V, optimizando el consumo de energía y manteniendo una salida de pantalla clara y vibrante.

5. Personalizable para requisitos específicos

Al igual que con todos los módulos de pantalla Chenghao, el CH280QV39A admite opciones de personalización que incluyen el diseño del conector FPC, la longitud del cable y el ajuste del brillo de la retroiluminación para cumplir con los requisitos de aplicaciones específicas. Esta flexibilidad permite a los OEM optimizar la pantalla para sus diseños de productos únicos sin comprometer la calidad o el rendimiento.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Chenghao Optoelectronic Co., Ltd. ofrece servicios integrales de personalización para el CH280QV39A y todos nuestros módulos de pantalla TFT LCD, lo que garantiza el ajuste perfecto para los requisitos de su aplicación específica. Nuestras capacidades de personalización abarcan cuatro categorías principales de productos: módulo LCD TFT, pantalla LCD mono, módulo OLED en color y módulo OLED mono.

Personalización del conector FPC

El conector FPC (circuito impreso flexible) se puede adaptar para que coincida con el diseño de su PCB, incluidas modificaciones en la forma física y el número de pines. La configuración estándar de 18 pines del CH280QV39A se puede ajustar para adaptarse a diferentes posiciones de conector, longitudes de cable y requisitos de enrutamiento para simplificar el ensamblaje general del producto.

Personalización de la interfaz

Más allá de la interfaz SPI estándar, admitimos una amplia gama de opciones de interfaz de pantalla que incluyen interfaces MCU (paralelo de 8 bits/16 bits), RGB, MIPI, LVDS y HDMI. Esta flexibilidad permite adaptar el tamaño del CH280QV39A a diversas plataformas de controlador y arquitecturas de sistemas.

Personalización del brillo

Si bien el brillo estándar es de 300 cd/m², ofrecemos ajuste de brillo en tres niveles: estándar (200-300 cd/m²), alto brillo (más de 500 cd/m²) y opciones de brillo ultra alto para aplicaciones en exteriores o legibles a la luz del sol. La configuración de la retroiluminación LED se puede optimizar para el consumo de energía o la luminancia máxima.

Integración del panel táctil

Para aplicaciones que requieren la interacción del usuario, el CH280QV39A se puede combinar con paneles táctiles capacitivos o resistivos. La pantalla táctil capacitiva ofrece compatibilidad multitáctil y una claridad óptica superior, mientras que la pantalla táctil resistiva proporciona una funcionalidad rentable de un solo toque adecuada para entornos industriales.

Opciones de personalización adicionales

También proporcionamos tratamiento de superficie antideslumbrante (AG) para reducir los reflejos en ambientes brillantes, cubreobjetos de vidrio personalizados con requisitos específicos de espesor y forma, y ​​unión óptica especializada para mejorar la durabilidad y la claridad de la pantalla.

Todos los servicios de personalización cuentan con el respaldo de nuestro experimentado equipo de ingeniería, con plazos de entrega cortos y precios competitivos para cumplir con los plazos de su proyecto y los requisitos presupuestarios.

Casos de aplicación

1. Pantalla de medidor industrial portátil

El tamaño compacto de 2,83 pulgadas y la interfaz SPI hacen del CH280QV39A una pantalla ideal para instrumentos de medición industriales portátiles, como multímetros digitales, osciloscopios y analizadores de señales. El amplio rango de temperaturas de funcionamiento garantiza un rendimiento confiable en entornos de fábrica, mientras que la resolución de 240x320 proporciona lecturas claras de datos de medición, formas de onda e indicadores de estado.

2. Panel de control del hogar inteligente

En aplicaciones de hogar inteligente, el CH280QV39A sirve como una excelente pantalla para paneles de control montados en la pared, interfaces de termostato y centros de automatización del hogar. Su tamaño compacto encaja perfectamente en diseños minimalistas modernos, mientras que el brillo de 300 cd/m² garantiza una visualización cómoda en entornos interiores. La interfaz SPI simplifica la integración con microcontroladores de IoT populares, lo que reduce tanto el tiempo de desarrollo como el costo de la lista de materiales.

3. Pantalla del dispositivo de monitoreo médico

Para equipos médicos portátiles donde el espacio es escaso, el CH280QV39A ofrece la claridad visual necesaria para la monitorización de los signos vitales del paciente, interfaces de bombas de infusión y pantallas de dispositivos de diagnóstico. El confiable sistema de retroiluminación LED proporciona una iluminación constante durante toda la vida útil del dispositivo, y el rendimiento estable de la pantalla frente a variaciones de temperatura garantiza un funcionamiento confiable en entornos clínicos.

Preguntas frecuentes

P1: ¿Cuál es el tipo de interfaz del CH280QV39A?

R: El CH280QV39A utiliza una SPI (interfaz periférica en serie) para la comunicación, que requiere un mínimo de pines de E/S y es compatible con la mayoría de los microcontroladores y procesadores integrados.

P2: ¿Cuál es el rango de temperatura de funcionamiento de este módulo de pantalla?

R: El CH280QV39A funciona de manera confiable de -20 a +70 °C y se puede almacenar de -30 a +80 °C, lo que lo hace adecuado para aplicaciones industriales y exteriores.

P3: ¿El CH280QV39A está disponible con funcionalidad táctil?

R: El módulo estándar CH280QV39A no incluye funcionalidad táctil. Sin embargo, Chenghao ofrece integración personalizada de paneles táctiles capacitivos y resistivos según los requisitos de su aplicación.

P4: ¿Qué fuente de alimentación requiere el módulo de visualización?

R: La retroiluminación LED funciona con un voltaje directo típico de 3,0-3,2 V a 80 mA. Los requisitos de energía específicos para el controlador de pantalla se pueden encontrar en la hoja de datos detallada.

P5: ¿Se puede personalizar el conector FPC para mi proyecto?

R: Sí, Chenghao ofrece personalización completa de FPC, incluido el número de pines, la longitud del cable, la posición del conector y la configuración de enrutamiento para adaptarse a sus requisitos específicos de diseño de PCB.

P6: ¿Cuál es la resolución y el modo de visualización de este módulo?

R: El CH280QV39A tiene una resolución de 240x320 (240RGB320) puntos en modo de visualización TFT, lo que ofrece una reproducción rica en colores y una calidad de imagen nítida adecuada para interfaces gráficas de usuario.

P7: ¿Qué opciones de personalización están disponibles más allá de las especificaciones estándar?

R: Chenghao ofrece una amplia personalización que incluye interfaces de pantalla alternativas (MCU, RGB, MIPI, LVDS), ajuste de brillo (brillo estándar a alto), integración de panel táctil, tratamiento de superficie AG y cubierta de vidrio personalizada. Póngase en contacto con nuestro equipo de ingeniería para conocer sus requisitos específicos.
