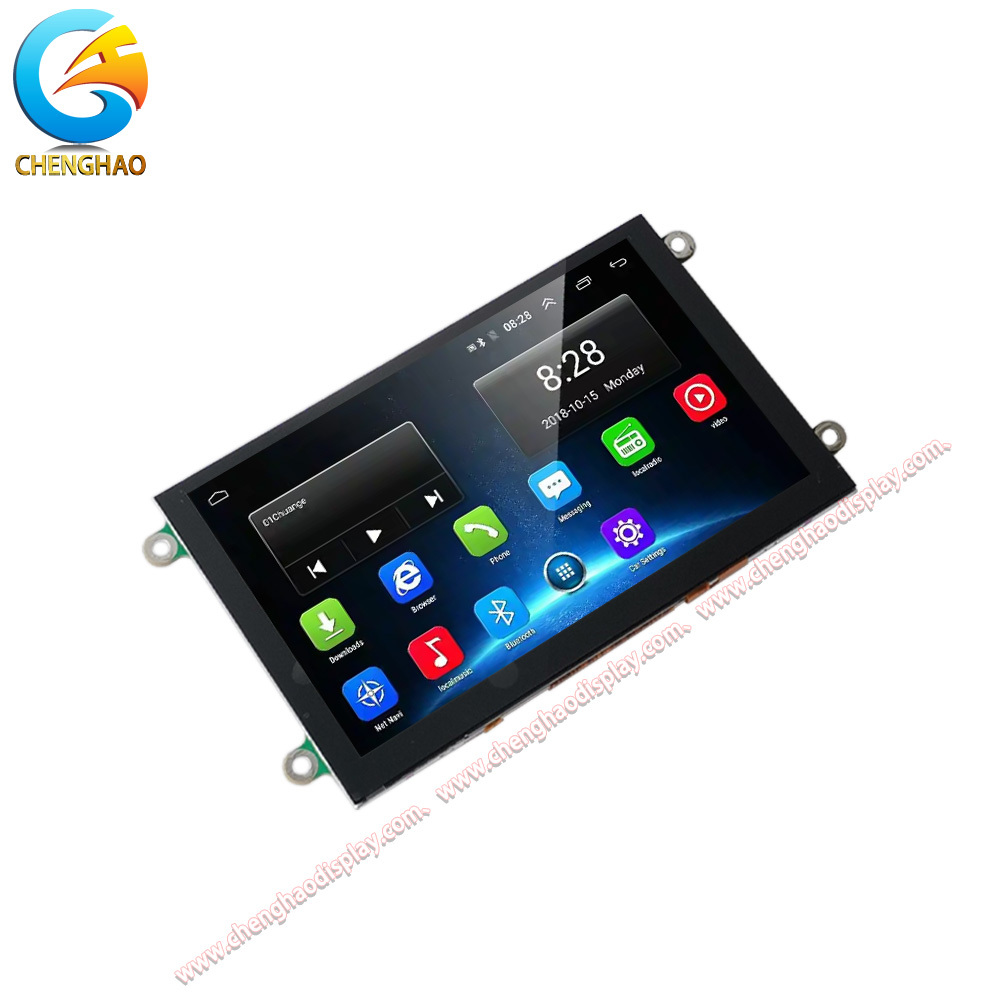

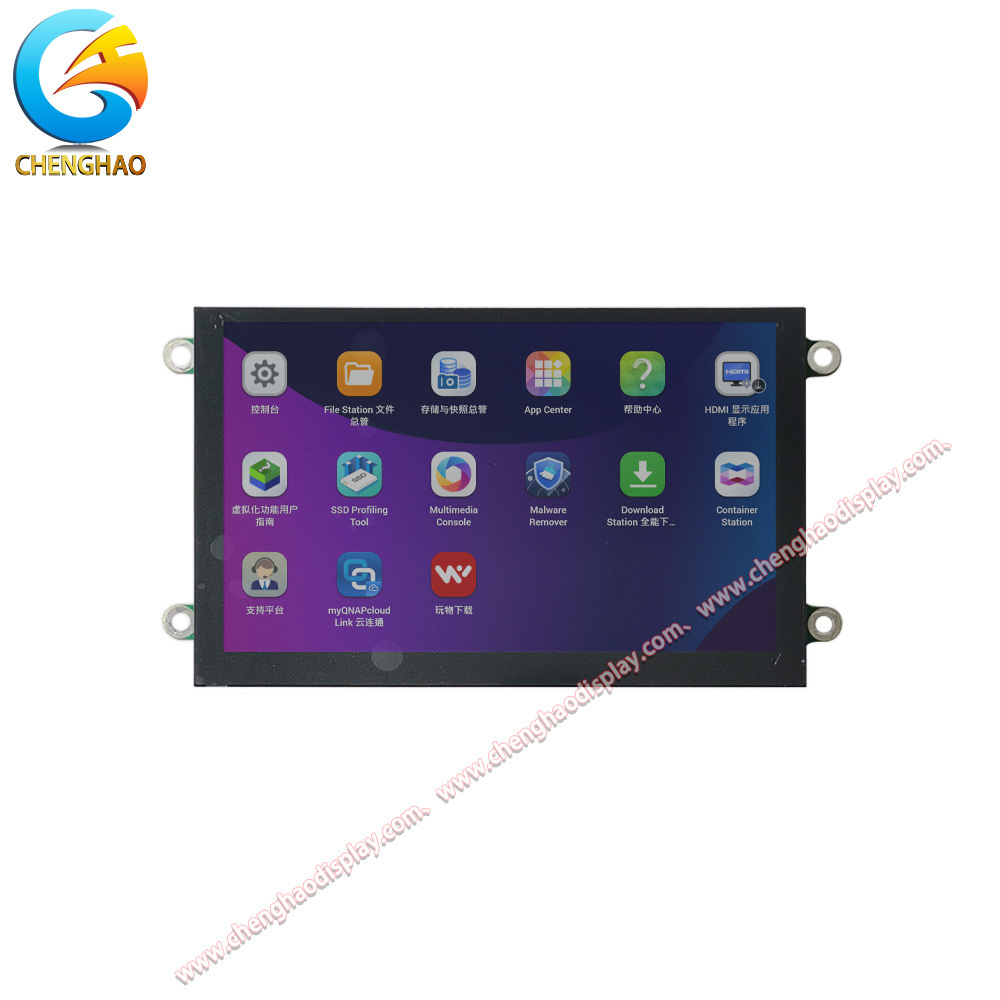

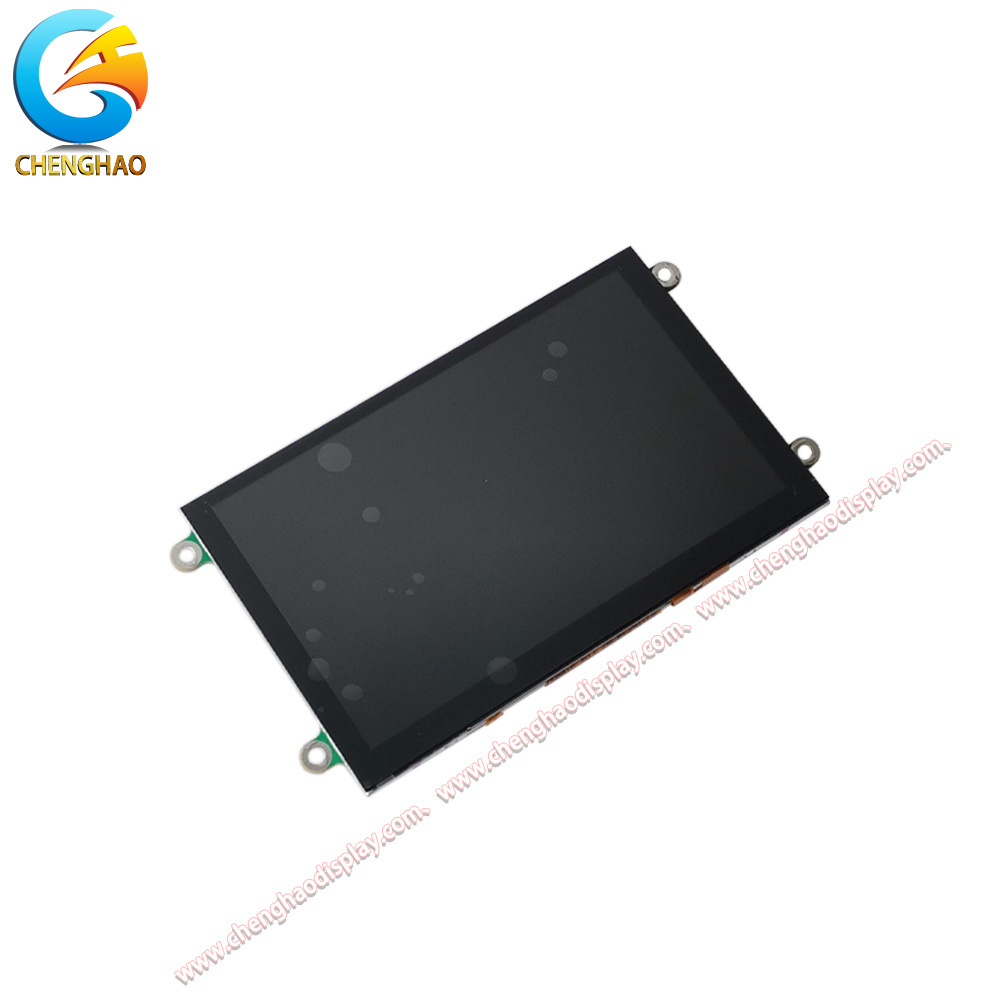

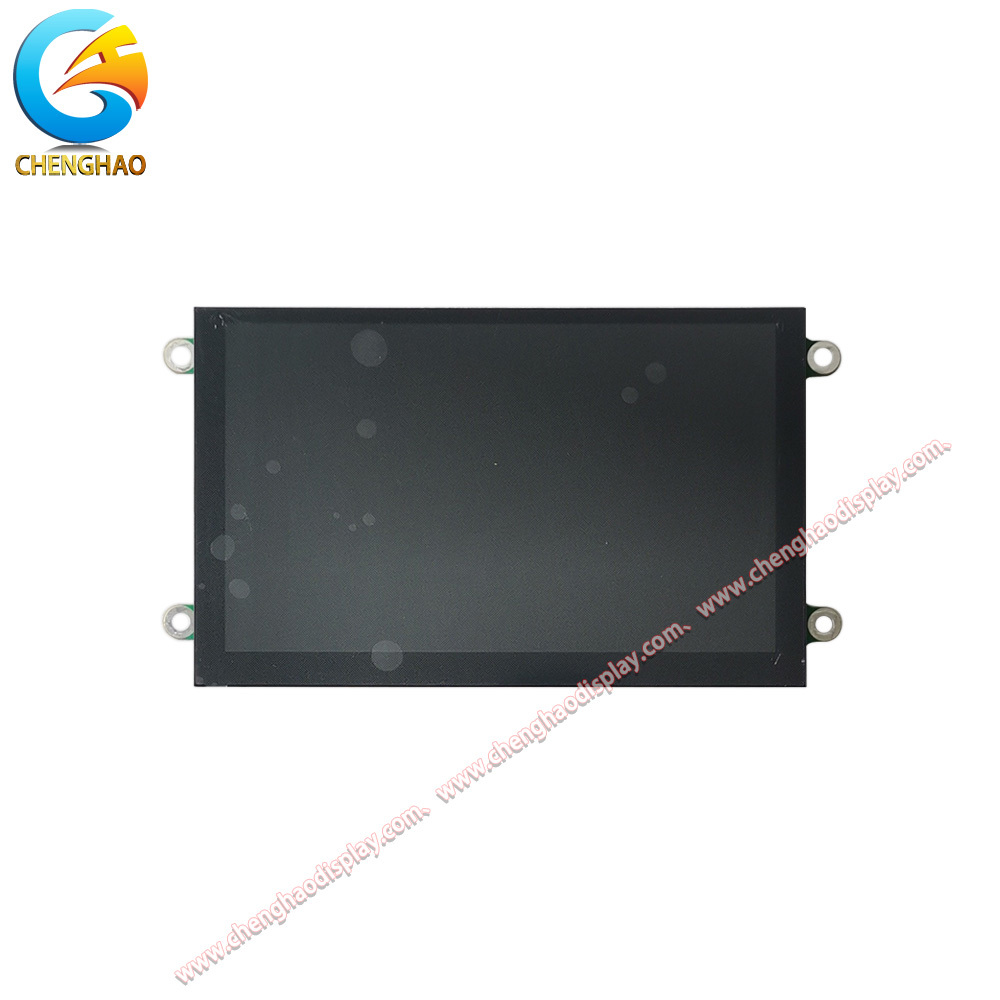

Módulo LCD IPS TFT de 5 pulgadas con toque capacitivo - 900 cd/m2 Pantalla SPI de alto brillo

Descripción del Producto

El CH500WV05B-CT-PA es un módulo LCD TFT IPS de 5,0 pulgadas que cuenta con un panel táctil capacitivo integrado y un controlador de gráficos EVE2 integrado. Con una resolución de 800 x 480 píxeles WVGA y un brillo ultra alto de 900 cd/m², esta pantalla ofrece una claridad de imagen excepcional y legibilidad a la luz del sol, lo que la hace ideal para quioscos exteriores, dispositivos médicos y aplicaciones HMI industriales donde hay una fuerte luz ambiental. La avanzada tecnología IPS proporciona un amplio ángulo de visión de 80/80/80/80 grados, lo que garantiza una reproducción uniforme del color y una calidad de imagen desde prácticamente cualquier dirección sin cambios ni inversiones de color. Equipado con una interfaz SPI estándar que también admite los modos D-SPI y Q-SPI, este módulo ofrece comunicación de datos flexible y de alta velocidad al tiempo que minimiza la cantidad de pines de E/S necesarios en el controlador host. La pantalla funciona en modo transmisivo con tecnología normalmente negra y presenta un tratamiento de superficie antirreflejos para minimizar eficazmente los reflejos de las fuentes de luz ambiental. El panel táctil capacitivo integrado con una cubierta de lente de vidrio duradera proporciona capacidad de entrada sensible, precisa y multitáctil. En la parte posterior del módulo hay una placa controladora PCB incorporada que incorpora un motor de video integrado EVE2 que maneja la representación de la pantalla, el procesamiento táctil y la salida de audio, lo que reduce significativamente la carga sobre el microcontrolador host y simplifica el diseño del sistema. Con opciones de conexión dual que incluyen un cabezal de caja IDC de 20 pines y un conector FFC de 20 pines, este módulo ofrece posibilidades de integración versátiles para una amplia gama de aplicaciones integradas en los mercados industrial, médico y de hogares inteligentes.

Características del producto

• Brillo ultraalto para legibilidad a la luz del sol: Con un brillo típico de 900 cd/m², la pantalla permanece claramente visible incluso bajo la luz solar directa. Esto lo convierte en una excelente opción para quioscos de exterior, electrónica marina, interfaces de equipos de jardinería y cualquier aplicación en la que la pantalla deba competir con una fuerte luz ambiental. El circuito de retroiluminación LED de alta luminancia, impulsado por un controlador LED dedicado de alta eficiencia con control PWM, garantiza un brillo constante y al mismo tiempo mantiene la eficiencia energética.

• Controlador de gráficos EVE2 integrado para un diseño de sistema simplificado: El motor de vídeo integrado * (EVE2) integra control de pantalla, gestión táctil y salida de audio en un solo chip. Esto elimina la necesidad de un controlador de gráficos o un búfer de cuadros por separado, lo que reduce significativamente el costo de la lista de materiales, el espacio de la PCB y el tiempo de desarrollo del firmware. El EVE2 admite primitivas gráficas avanzadas, renderizado de widgets y reproducción de audio, lo que permite interfaces hombre-máquina enriquecidas con solo un microcontrolador habilitado para SPI de bajo costo.

• Tecnología de pantalla IPS con ángulo de visión completo: El panel IPS (In-Plane Switching) ofrece un rendimiento de color superior con ángulos de visión de 80/80/80/80 grados en todas las direcciones. A diferencia de los paneles TN estándar, los colores permanecen estables y precisos sin inversión ni pérdida significativa de brillo cuando se ven desde ángulos extremos. Esto es particularmente importante para dispositivos con posiciones de visualización amplias o ajustables, como equipos médicos, paneles de control industriales y pantallas en vehículos compartidas entre conductor y pasajero.

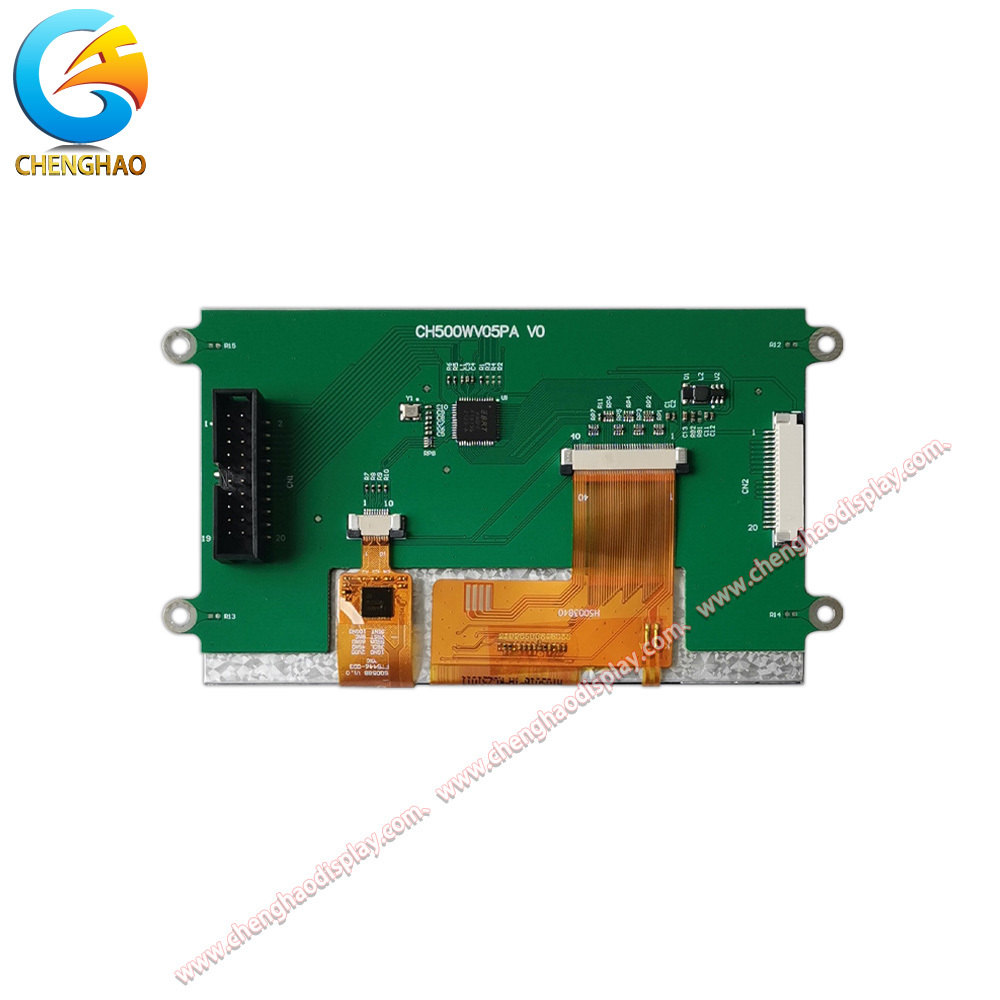

• Conectividad de interfaz dual para una integración flexible: El módulo ofrece dos opciones de conexión independientes: un conector de caja IDC 2x10 de 20 pines con paso de 2,54 mm y un conector FFC de contacto superior de 20 pines con paso de 1,0 mm. Este diseño de interfaz dual permite a los ingenieros elegir el método de conexión más adecuado para su diseño de PCB específico y sus limitaciones mecánicas. La conectividad flexible reduce la necesidad de placas adaptadoras personalizadas y simplifica la creación de prototipos, la producción y el mantenimiento en campo.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

En Shenzhen ChengHao Optoelectronic Co., Ltd., nos especializamos en brindar servicios profesionales de personalización para módulos LCD TFT, pantallas LCD monocromáticas y módulos OLED monocromáticos y en color. Para el CH500WV05B-CT-PA y módulos de pantalla similares, ofrecemos opciones integrales de personalización para cumplir con diversos requisitos de aplicaciones. Nuestro servicio de personalización de FPC permite ajustar la estructura del factor de forma y la configuración de pines para que coincidan con diseños de conectores específicos. Admitimos múltiples tipos de interfaz, incluidos SPI, MCU, RGB, MIPI, LVDS y HDMI, lo que permite una integración perfecta con varios controladores host. Los niveles de brillo se pueden adaptar desde configuraciones estándar de 200 a 300 cd/m² hasta configuraciones de alto brillo que superan los 500 cd/m² según el entorno de destino. Las opciones del panel táctil incluyen configuración táctil capacitiva, táctil resistiva o sin toque. También ofrecemos personalización de la cubierta de lentes de vidrio con espesor, forma, color, serigrafía y corte de orificios ajustables. Hay disponibles opciones de tratamiento de superficies, como revestimientos antideslumbrante (AG), antirreflectante (AR) y antihuellas (AF), para mejorar el rendimiento de la pantalla en entornos de aplicaciones desafiantes. Ya sea que necesite un módulo estándar o una solución de visualización totalmente personalizada, nuestro equipo de ingeniería está listo para respaldar su proyecto desde el concepto hasta la producción.

Casos de aplicación

• Paneles de control industrial y HMI: El tamaño de 5,0 pulgadas con resolución de 800x480 es ideal para interfaces industriales hombre-máquina utilizadas en terminales de programación PLC, controladores de máquinas CNC y paneles de automatización de fábricas. El alto brillo y la superficie antideslumbrante garantizan la legibilidad en entornos de fábrica con mucha iluminación, mientras que la interfaz táctil capacitiva proporciona una interacción intuitiva del operador. La interfaz SPI simplifica la conexión a microcontroladores industriales comunes y el amplio ángulo de visión permite a los operadores leer la pantalla desde diferentes posiciones alrededor del equipo.

• Pantallas de dispositivos médicos: La tecnología IPS con ángulos de visión de 80/80/80/80 hace que este módulo sea adecuado para equipos de monitoreo médico, dispositivos de diagnóstico portátiles y terminales de información de pacientes donde la reproducción precisa del color y la legibilidad desde varios ángulos son fundamentales. El panel táctil integrado permite interfaces higiénicas y sin botones que son más fáciles de limpiar y esterilizar. El controlador EVE2 reduce la carga de procesamiento en el procesador principal del dispositivo médico, lo que ayuda a cumplir con los requisitos de certificación y consumo de energía.

• Paneles de control de hogar inteligente e IoT: Este módulo de pantalla es una excelente opción para centros de control de hogares inteligentes, paneles de automatización e interfaces de puerta de enlace de IoT. El formato compacto de 5 pulgadas encaja bien en paneles montados en la pared y dispositivos de escritorio. La capacidad de salida de audio incorporada del controlador EVE2 permite mensajes de voz y tonos de alerta sin hardware de audio adicional. La interfaz táctil capacitiva admite una interacción moderna basada en gestos y el alto brillo garantiza la legibilidad tanto en pasillos oscuros como en salas de estar iluminadas por el sol.

Preguntas frecuentes

P: ¿Cuál es la aplicación típica del módulo CH500WV05B-CT-PA?R: Este módulo está diseñado para HMI industrial, equipos médicos, paneles de control domésticos inteligentes, quioscos exteriores y cualquier sistema integrado que requiera una pantalla a color de alto brillo con interfaz táctil. Su controlador de gráficos EVE2 integrado lo hace particularmente adecuado para aplicaciones donde la reducción de la carga del procesador host y la simplificación del diseño del hardware son prioridades.

P: ¿El módulo incluye el panel táctil o necesito comprarlo por separado?R: El CH500WV05B-CT-PA viene con un panel táctil capacitivo integrado y una cubierta de lente de vidrio preensamblada. No se requiere compra de panel táctil adicional. El controlador táctil es manejado por el procesador EVE2 integrado, por lo que no se necesita ningún controlador IC externo.

P: ¿Qué microcontroladores o procesadores son compatibles con la interfaz SPI?R: Cualquier microcontrolador con interfaz SPI puede comunicarse con este módulo, incluidos STM32, ESP32, Arduino, Raspberry Pi Pico y muchos otros. El controlador de gráficos EVE2 maneja toda la representación de la pantalla y el procesamiento táctil, por lo que la MCU host solo necesita enviar comandos de gráficos a través de SPI, lo que lo hace compatible incluso con microcontroladores de bajo número de pines y bajo rendimiento.

P: ¿Puedo usar el encabezado IDC y el conector FFC simultáneamente?R: No, CN1 (encabezado de caja IDC) y CN2 (conector FFC) comparten las mismas asignaciones de pines y están diseñados como opciones de conexión alternativas. Debe utilizar sólo un método de conexión a la vez. Elija la opción que mejor se adapte a la disposición de su PCB y al diseño mecánico.

P: ¿Cuál es la ventaja del controlador EVE2 integrado en comparación con un módulo TFT estándar?R: El controlador EVE2 elimina la necesidad de un procesador de gráficos, una RAM de búfer de cuadros y un controlador táctil separados. Maneja la inicialización de la pantalla, la representación de gráficos, la detección táctil y la reproducción de audio, todo en un solo chip. Esto reduce el costo de la lista de materiales, la complejidad de la PCB, el consumo de energía y el tiempo de desarrollo del firmware. Las aplicaciones que normalmente requerirían un microcontrolador de alta gama con controlador TFT-LCD pueden utilizar en su lugar una MCU habilitada para SPI más simple y de menor costo.

P: ¿La superficie antideslumbrante afecta la sensibilidad táctil?R: No, el tratamiento superficial antideslumbrante (AG) se aplica a la superficie exterior de la cubierta de la lente de vidrio y no afecta la sensibilidad táctil capacitiva ni la precisión. El tratamiento AG reduce los reflejos de las fuentes de luz ambiental, mejorando la legibilidad sin comprometer el rendimiento táctil.

P: ¿Cuál es la vida útil de la retroiluminación LED con un brillo de 900 cd/m²?R: La retroiluminación LED tiene una duración típica de 30 000 a 50 000 horas de funcionamiento a la corriente nominal. El controlador LED integrado con control PWM permite ajustar el brillo de la retroiluminación, lo que puede extender la vida útil de la retroiluminación cuando se opera con niveles de brillo reducidos en ambientes interiores.
