10.1 módulo de pantalla LCD TFT de 1024x600 pulgadas con interfaz RGB - 400 cd/m2 LCD industrial

Descripción del Producto

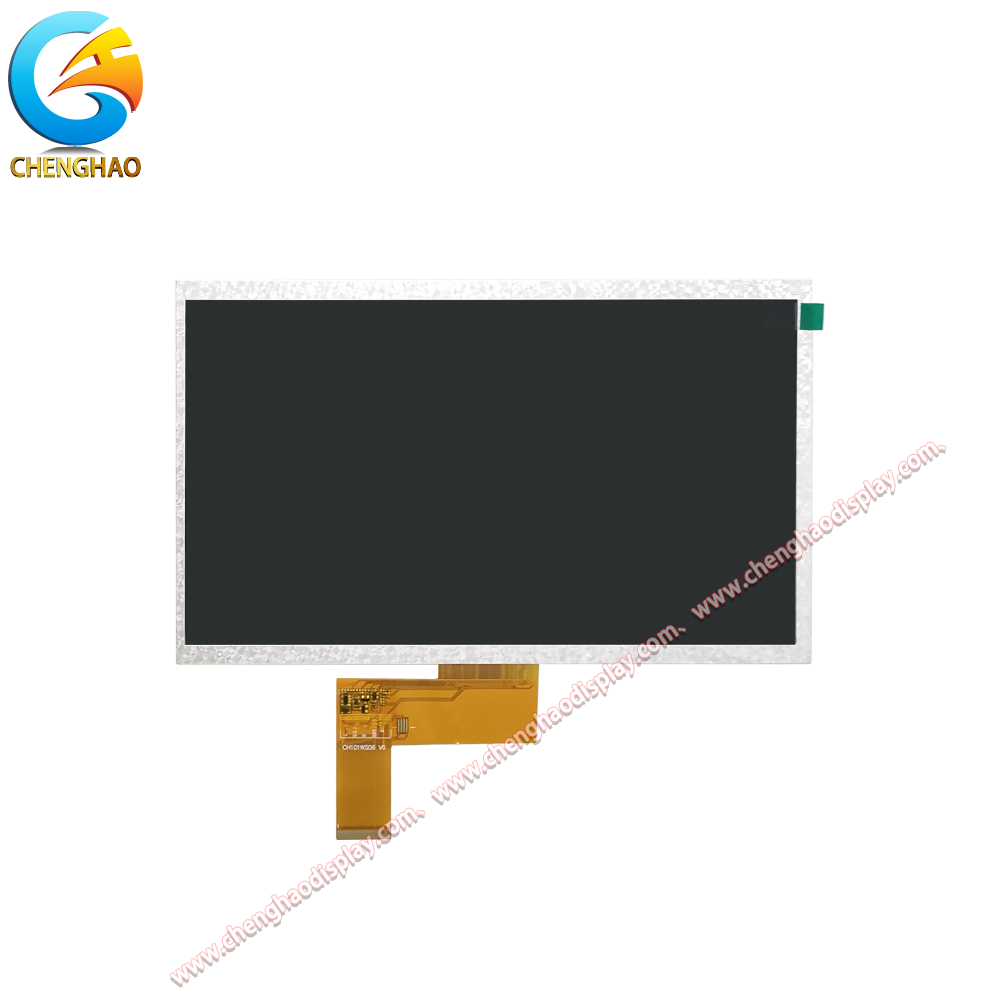

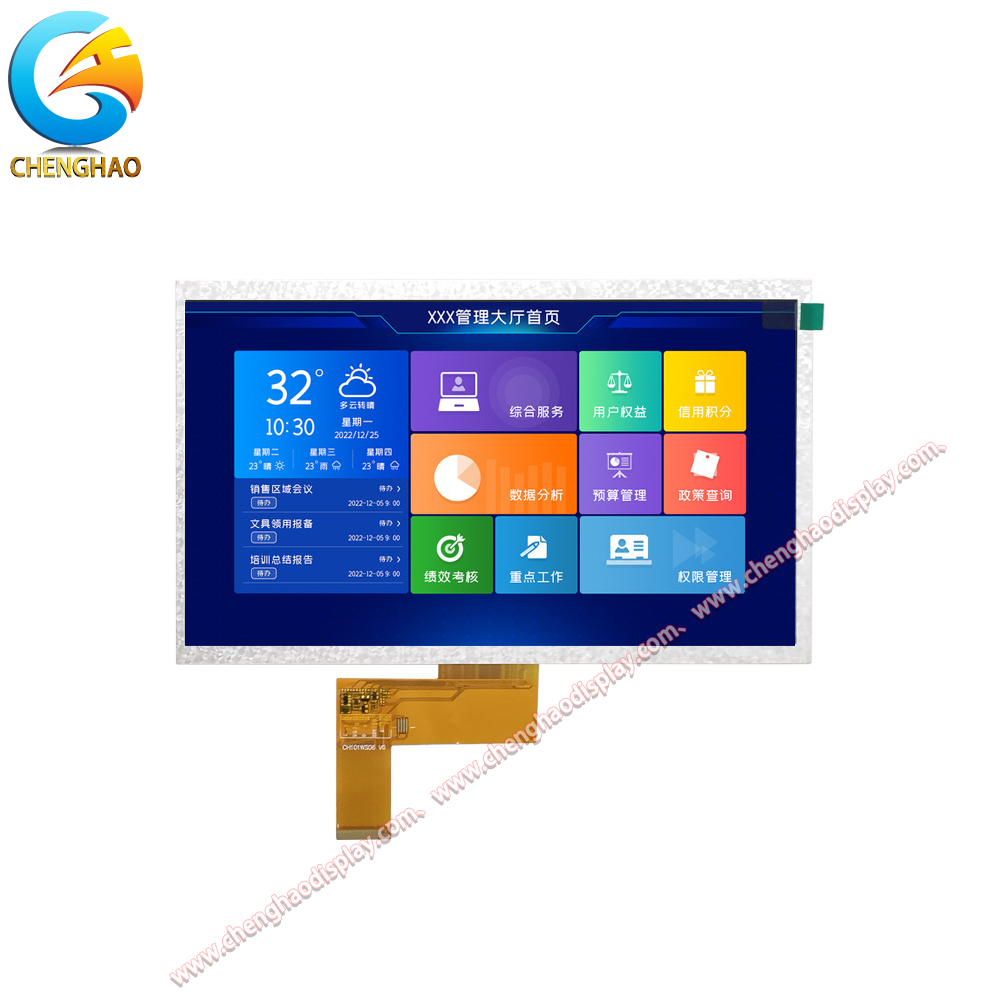

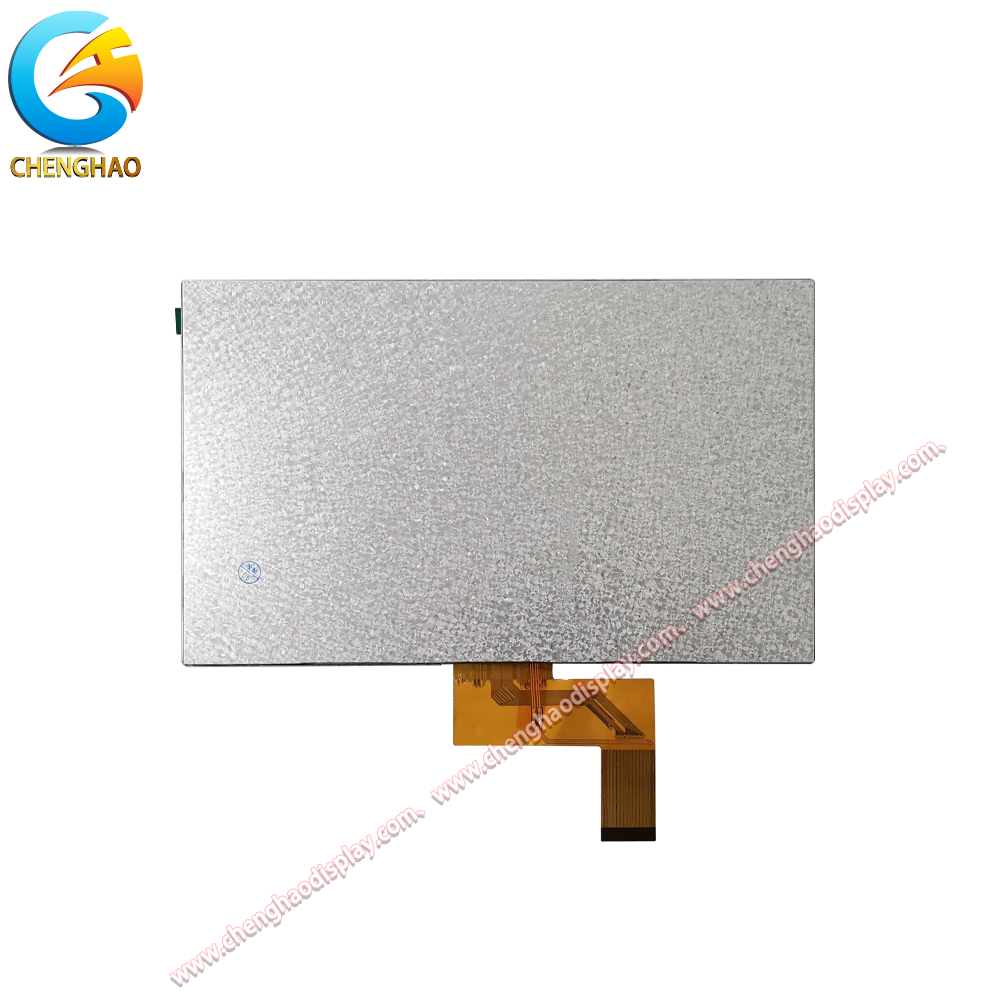

El CH101WS06A es un módulo de pantalla TFT LCD de 10,1 pulgadas que presenta un área activa de relación de aspecto amplia de 222,72 x 125,28 mm con una resolución WSVGA de 1024 x 600 píxeles. Este módulo de pantalla utiliza una interfaz RGB estándar de 24 bits con un conector FPC de 39 pines con un paso de 0,5 mm, lo que lo hace compatible con una amplia gama de controladores integrados y computadoras de placa única comúnmente utilizadas en aplicaciones industriales y comerciales. Con un brillo típico de 400 cd/m² y un amplio ángulo de visión de 80/80/80/80 grados en todas las direcciones, la pantalla ofrece una calidad de imagen constante adecuada para paneles de control industriales, interfaces hombre-máquina y quioscos de información. El módulo funciona en modo transmisivo y presenta un diseño mecánico duradero con un contorno LCM de 235,0 x 143,0 mm y una apertura de bisel de 226,25 x 128,1 mm para montaje en panel estándar. El circuito de retroiluminación LED está diseñado para una corriente directa de 140 mA, lo que proporciona una iluminación estable y uniforme en toda el área de la pantalla. Este módulo de visualización ofrece una solución rentable para aplicaciones que requieren una pantalla en color de gran formato con una interfaz RGB estándar, lo que lo convierte en una excelente opción para desarrolladores de sistemas integrados y fabricantes de equipos industriales. El amplio rango de temperaturas de funcionamiento y la construcción robusta garantizan un rendimiento confiable en entornos industriales exigentes.

Características del producto

• Gran pantalla WSVGA de 10,1 pulgadas para aplicaciones industriales: La pantalla de 10,1 pulgadas de diagonal con resolución de 1024 x 600 proporciona un amplio espacio para mostrar información detallada, interfaces de control y visualizaciones de datos. La relación de aspecto de pantalla panorámica 16:9 es ideal para aplicaciones HMI modernas, señalización digital y pantallas de información donde tanto la densidad como la legibilidad del contenido son importantes. El brillo de 400 cd/m² garantiza una visualización cómoda en entornos industriales interiores.

• Interfaz RGB estándar para una fácil integración: La interfaz RGB de 24 bits con conector FPC de 39 pines es una de las interfaces de visualización más compatibles en la industria de sistemas integrados. Cuenta con el respaldo nativo de un vasto ecosistema de microcontroladores y computadoras de placa única. Esto elimina la necesidad de conversión de protocolos o circuitos integrados de controladores especializados, lo que reduce significativamente tanto el costo de la lista de materiales como el tiempo de desarrollo del firmware.

• Amplio ángulo de visión para una instalación flexible: Con un ángulo de visión de 80/80/80/80 grados en todas las direcciones, la pantalla mantiene un color y un contraste constantes cuando se ve desde cualquier posición. Esto es particularmente valioso para equipos montados en paneles donde los operadores pueden ver la pantalla desde diferentes ángulos y para aplicaciones multiusuario como quioscos de información pública donde la pantalla debe ser legible por personas en varias posiciones.

• Diseño mecánico robusto para entornos integrados: El contorno LCM de 235,0 x 143,0 mm con una apertura del bisel de 226,25 x 128,1 mm está diseñado para montaje en panel estándar. El FPC de 39 pines con refuerzo PI proporciona conectividad eléctrica confiable, mientras que el modo de visualización transmisivo con circuito de controlador de retroiluminación optimizado garantiza un rendimiento constante durante toda la vida útil.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

En Shenzhen ChengHao Optoelectronic Co., Ltd., brindamos servicios integrales de personalización para módulos TFT LCD en varios tamaños y especificaciones. Para el CH101WS06A y módulos de pantalla de gran formato similares, ofrecemos personalización flexible de FPC, incluidos ajustes de configuración de pines para adaptarse a diseños de conectores específicos y requisitos de interfaz de PCB. Los niveles de brillo se pueden adaptar desde 200-400 cd/m² estándar hasta configuraciones de alto brillo que superan los 800 cd/m² para entornos exteriores o con mucha luz ambiental. Las opciones del panel táctil incluyen configuración táctil capacitiva, táctil resistiva o sin toque. También ofrecemos personalización de la cubierta de la lente de vidrio con grosor, forma y color ajustables, así como opciones de tratamiento de superficie antideslumbrante y antihuellas.

Casos de aplicación

• HMI industriales y paneles de control: El tamaño de 10,1 pulgadas con resolución de 1024x600 es una opción ideal para interfaces industriales hombre-máquina, paneles de control de máquinas CNC y HMI de automatización de fábricas. El amplio ángulo de visión permite a los operadores leer la pantalla desde varias posiciones alrededor del equipo, mientras que la interfaz RGB simplifica la conexión a placas controladoras industriales comunes.

• Señalización digital y quioscos de información: La gran área de visualización hace que este módulo sea adecuado para aplicaciones de señalización digital en interiores, pantallas de información pública y quioscos de orientación. El brillo de 400 cd/m² ofrece una visibilidad clara en entornos interiores como vestíbulos, espacios comerciales y centros de transporte.

• Creación de prototipos de sistemas integrados: La interfaz RGB estándar hace que esta pantalla sea una excelente opción para plataformas de creación de prototipos. Se puede conectar directamente a varias placas de desarrollo que admiten salida RGB paralela, lo que proporciona a los ingenieros una pantalla confiable para sus proyectos integrados.

Preguntas frecuentes

P: ¿Cuál es la aplicación típica del módulo de visualización CH101WS06A?R: Este módulo TFT LCD de 10,1 pulgadas está diseñado para HMI industrial, señalización digital y creación de prototipos de sistemas integrados. Su resolución de 1024x600 y su amplio ángulo de visión lo hacen adecuado para equipos montados en paneles y pantallas de información pública.

P: ¿Este módulo incluye un panel táctil?R: No, el CH101WS06A es un módulo de solo pantalla. Si se requiere funcionalidad táctil, ofrecemos personalización para agregar paneles táctiles capacitivos o resistivos.

P: ¿Cuál es la vida útil de la retroiluminación LED?R: La retroiluminación LED tiene una capacidad nominal de entre 30 000 y 50 000 horas de funcionamiento continuo a la corriente nominal.

P: ¿Cuál es la diferencia entre el contorno LCM y el tamaño del área activa?R: El contorno de LCM son las dimensiones físicas exteriores del módulo, incluido el bisel. El área activa es la región real donde se muestran los píxeles. Al diseñar su gabinete, consulte el esquema del LCM para conocer el ajuste adecuado.

P: ¿La pantalla es adecuada para uso en exteriores?R: La versión estándar con brillo de 400 cd/m² está diseñada para uso en interiores. Para entornos exteriores, recomendamos nuestra opción de personalización de alto brillo.
