5Módulo LCD IPS TFT de alto brillo de 0.0 pulgadas con motor EVE2 y pantalla SPI táctil capacitiva

Descripción del Producto

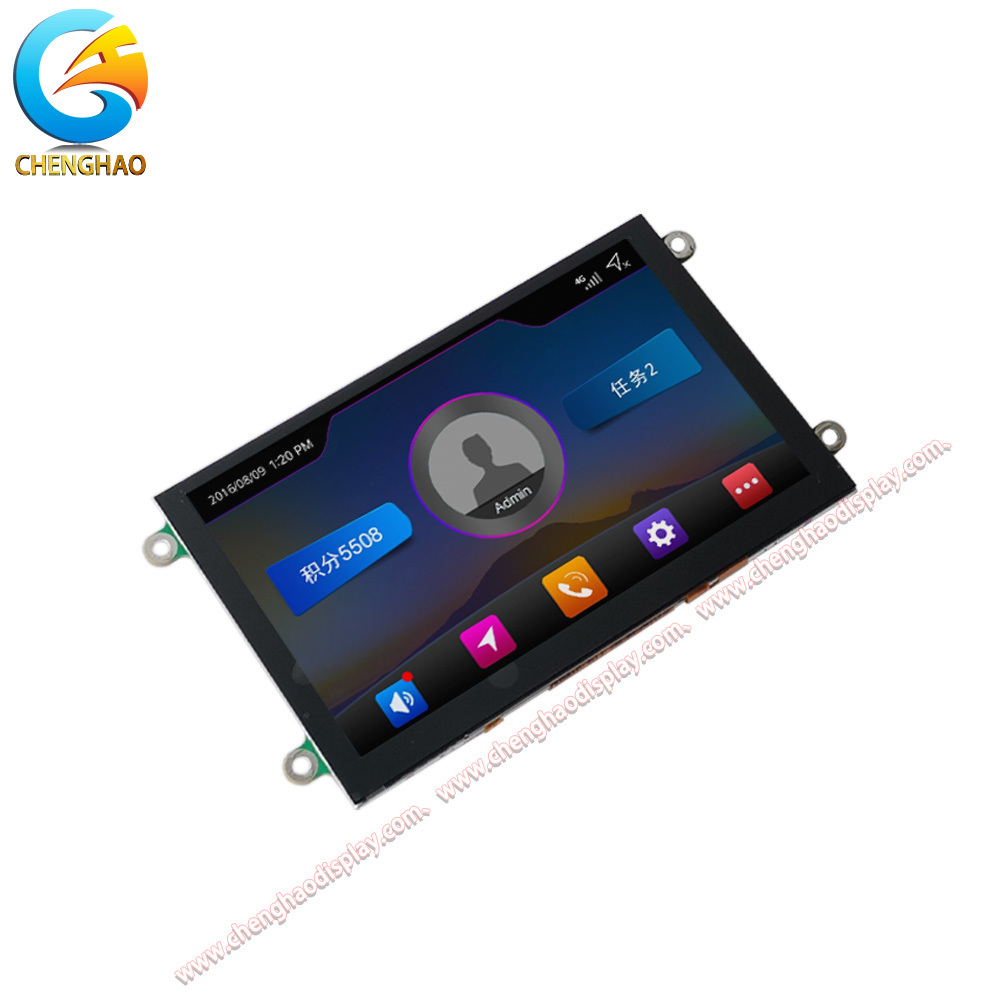

El CH500WV05PA es un módulo LCD TFT IPS de 5.0 pulgadas que presenta una resolución de 800x480, un alto brillo de 900cd/m2 y ángulos de visión completos de 80/80/80/80 para una excelente legibilidad a la luz del sol. Equipado con un controlador gráfico EVE2 (Embedded Video Engine) integrado, esta pantalla admite la interfaz SPI (modos D-SPI/Q-SPI) y un panel táctil capacitivo, lo que permite un rico desarrollo de GUI sin una GPU externa. El módulo incorpora un tratamiento de superficie antirreflejos para reducir los reflejos en entornos luminosos. Con un contorno compacto de 120.7x75.8 mm, un área activa de 108.0x64.8 mm y un controlador LED a bordo, ofrece opciones de conexión dual: un cabezal de caja IDC de 20 pines con paso de 2.54 mm y un conector FFC de 20 pines con paso de 1.0 mm, lo que proporciona una integración flexible para HMI industriales, instrumentación, paneles de control de hogar inteligente, dispositivos médicos y aplicaciones de pantallas automotrices.

Características del Producto

1. Alto brillo de 900cd/m2 para legibilidad a la luz solar directa

Con una luminancia típica de 900cd/m2, esta pantalla permanece claramente visible bajo la luz solar directa, lo que la hace ideal para quioscos exteriores, paneles de equipos agrícolas e instrumentación marina donde la luz ambiental es incontrolable.

2. Motor Gráfico EVE2 Incorporado — Pantalla Inteligente Sin GPU Externa

El controlador EVE2 integrado maneja la renderización, la decodificación táctil y la salida de audio completamente en el módulo a través de comandos SPI. Esto descarga la MCU host y acelera el desarrollo de GUI, perfecto para sistemas integrados con recursos limitados.

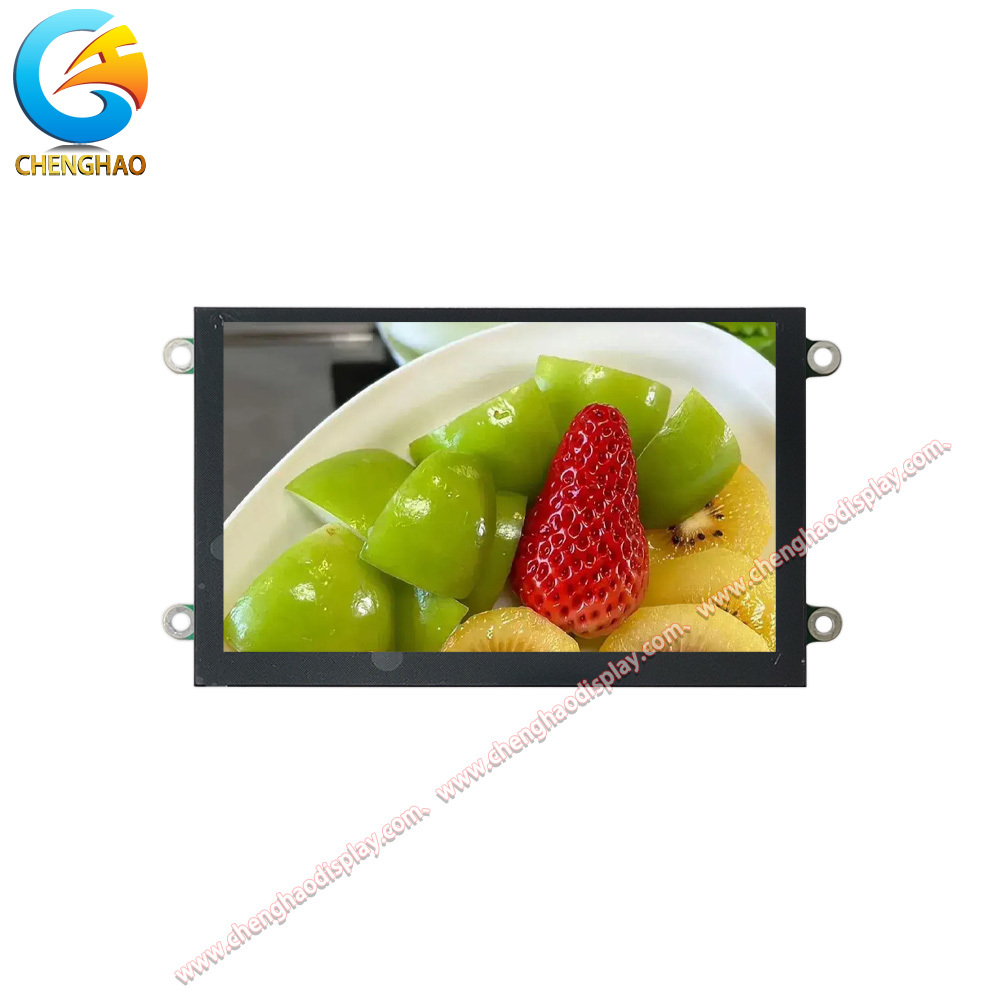

3. Ángulo de Visión IPS Completo 80/80/80/80

El panel IPS ofrece un color y contraste consistentes desde cualquier dirección de visualización, lo que permite la legibilidad para múltiples operadores en salas de control industrial, estaciones de monitoreo médico y terminales de uso compartido.

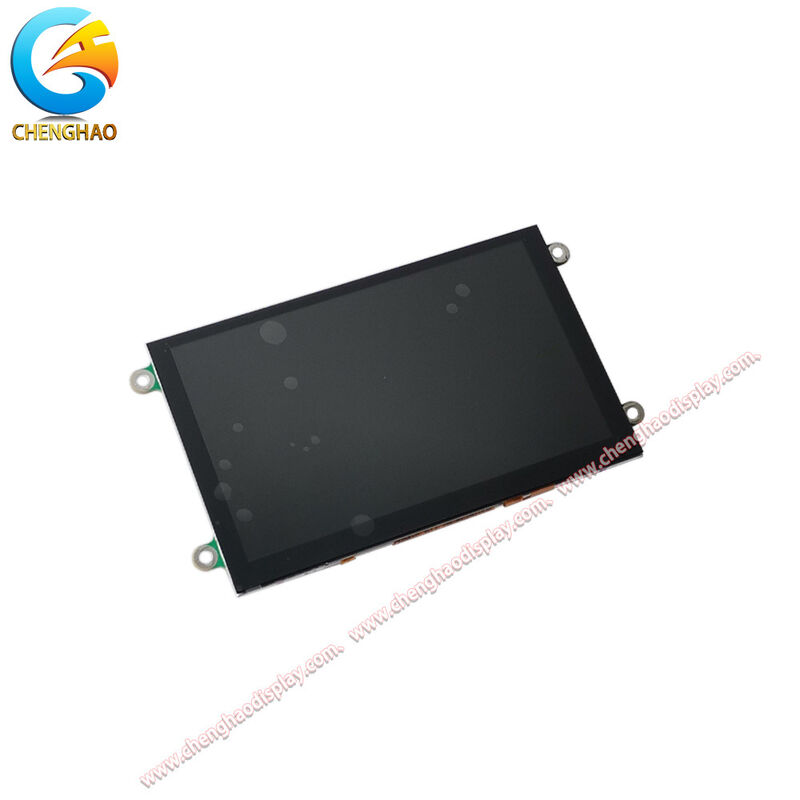

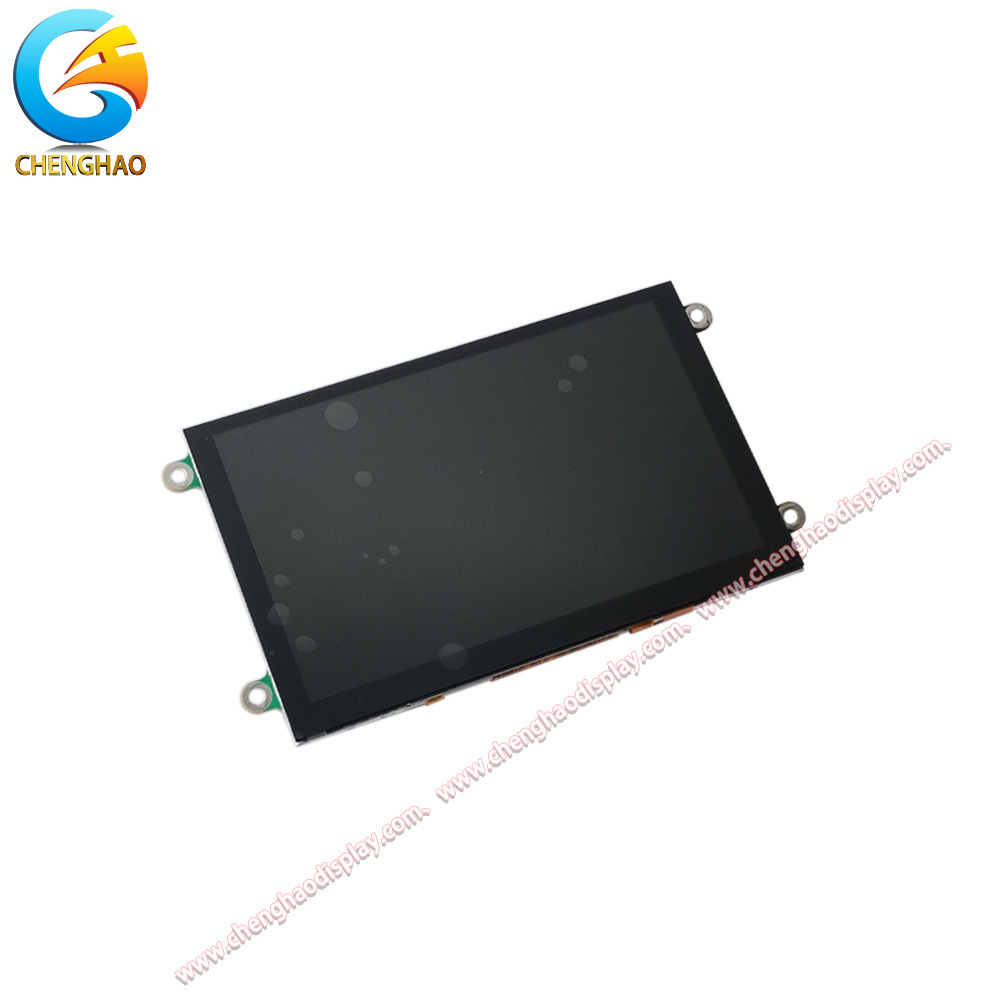

4. Recubrimiento de Superficie Antirreflejos para Entornos Desafiantes

Un recubrimiento AG minimiza el reflejo especular de la iluminación superior o el deslumbramiento exterior, asegurando que la luminancia no se pierda en los reflejos de la superficie, una característica crítica para las pantallas de tablero de automóviles y los paneles exteriores expuestos al sol.

5. Panel Táctil Capacitivo con Flexibilidad de Interfaz Dual

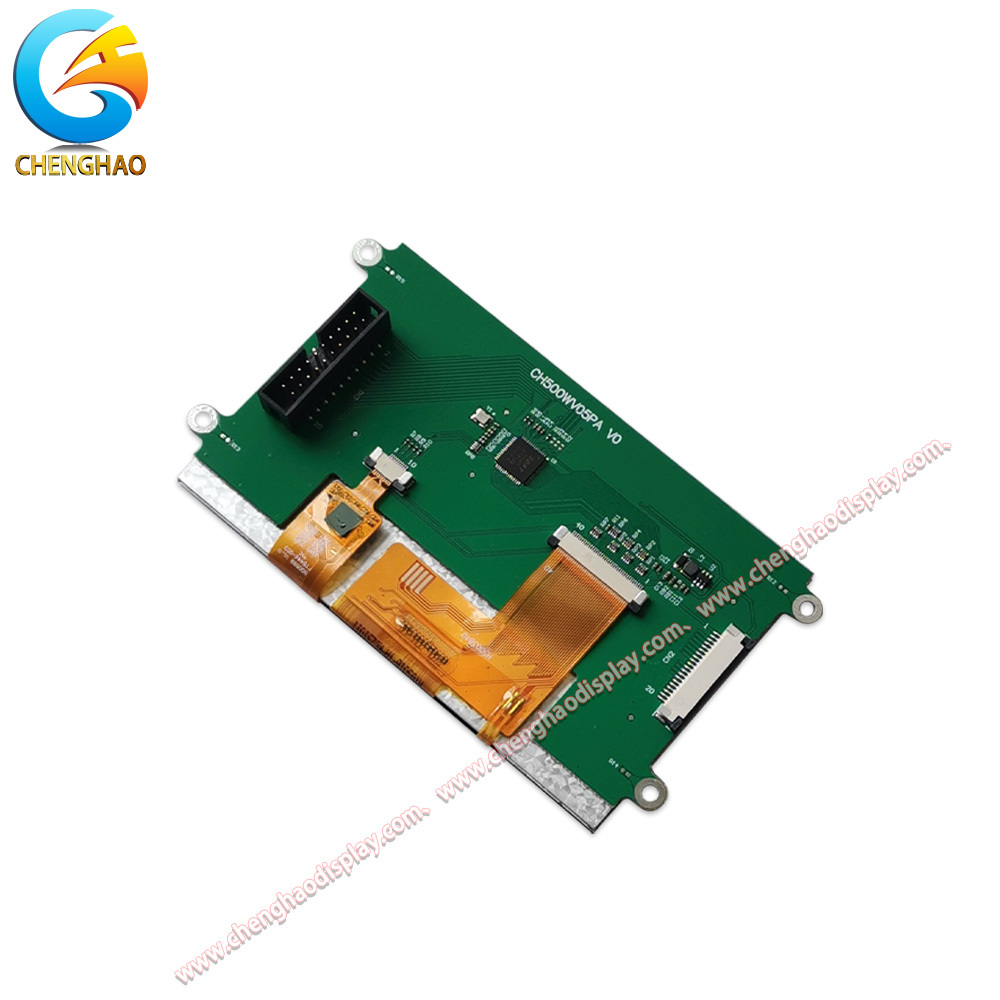

El panel táctil capacitivo proyectivo admite gestos multitáctiles, mientras que el diseño de doble conector (cabezal IDC de 2.54 mm + FFC de 1.0 mm) proporciona flexibilidad de cableado para diferentes diseños de carcasa en aplicaciones integradas.

Dibujo del Producto

Especificaciones Detalladas

Introducción Personalizada

Chenghao ofrece personalización profesional en módulos LCD TFT, pantallas LCD mono, módulos OLED a color y módulos OLED mono. Ofrecemos:

• Adaptación de FPC: Contorno de FPC, longitud y número de pines personalizados para que coincidan con su carcasa y diseño de conector.
• Adaptación de Interfaz: Opciones de interfaz SPI, MCU, RGB, MIPI, LVDS, EDP y HDMI disponibles para adaptarse a su plataforma host.
• Ajuste de Brillo: Desde 200-300 cd/m2 estándar hasta 500+ cd/m2 de alto brillo, calibrado para aplicaciones interiores o legibles a la luz del sol.
• Integración Táctil: Configuraciones táctiles capacitivas, táctiles resistivas o sin táctil según los requisitos de su producto.
• Recubrimiento Antirreflejos: Tratamiento de superficie AG para reducir los reflejos ambientales en entornos exteriores y de alto deslumbramiento.
• Personalización del Vidrio de Cubierta: Grosor, forma, color e impresión de serigrafía de vidrio a medida para que coincidan con su marca y diseño industrial.

Póngase en contacto con nuestro equipo de ingeniería con sus especificaciones para una solución a medida.

Casos de Aplicación

• Paneles HMI Industriales: La interfaz SPI con el motor gráfico EVE2 incorporado permite interfaces de control táctiles ricas para maquinaria controlada por PLC, estaciones de control de procesos y terminales de operador en planta sin requerir un procesador host de alta gama.
• Paneles de Control de Hogar Inteligente: El tamaño compacto de 5.0 pulgadas, el multitáctil capacitivo y el brillo de 900cd/m2 lo hacen adecuado para centros de automatización del hogar montados en la pared, controladores de clima e interfaces de sistemas de seguridad visibles incluso en habitaciones con mucha luz.
• Instrumentación Marina y Exterior: El alto brillo combinado con el recubrimiento antirreflejos garantiza la legibilidad bajo la luz solar directa, ideal para pantallas de tablero de barcos, instrumentos de navegación GPS y equipos de medición exteriores.
• Dispositivos de Monitoreo Médico: Los ángulos de visión completos IPS y la alta relación de contraste permiten la legibilidad en múltiples ángulos en entornos clínicos, adecuados para monitores de pacientes, pantallas de bombas de infusión y terminales de diagnóstico portátiles.

Preguntas Frecuentes

P1: ¿Qué modos SPI admite esta pantalla?

Este módulo admite modos D-SPI (carril de datos único) y Q-SPI (carril de datos cuádruple), configurables a través del controlador EVE2 para un mayor ancho de banda en aplicaciones con gráficos intensivos.

P2: ¿Se puede ajustar el brillo?

Sí, el controlador LED a bordo (operado a través del control PWM del EVE2) permite un brillo de retroiluminación ajustable por software de 0 a 900cd/m2.

P3: ¿Se requiere una GPU o un controlador de pantalla separado?

No. El motor gráfico EVE2 integrado maneja toda la renderización, decodificación táctil y salida de audio a bordo, comunicándose con la MCU host a través de simples comandos SPI.

P4: ¿Qué gestos táctiles se admiten?

El panel táctil capacitivo proyectivo admite gestos de un solo toque, multitáctiles (hasta 5 puntos), deslizamiento y pellizcar para hacer zoom, configurables a través del motor táctil EVE2.

P5: ¿Se pueden personalizar el FPC y el conector?

Sí. Chenghao ofrece contorno de FPC, número de pines y tipo de conector (IDC, FFC, ZIF) personalizados para adaptarse a los requisitos específicos de su carcasa e interfaz.
