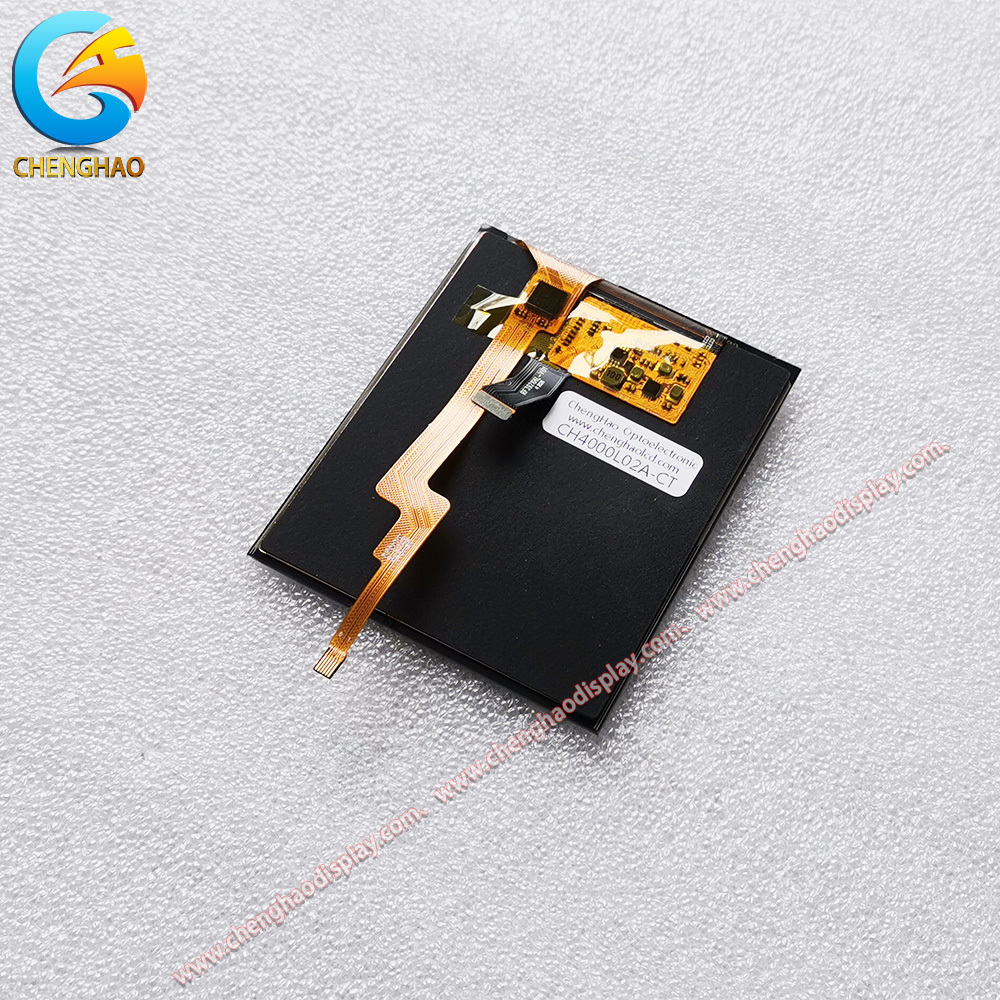

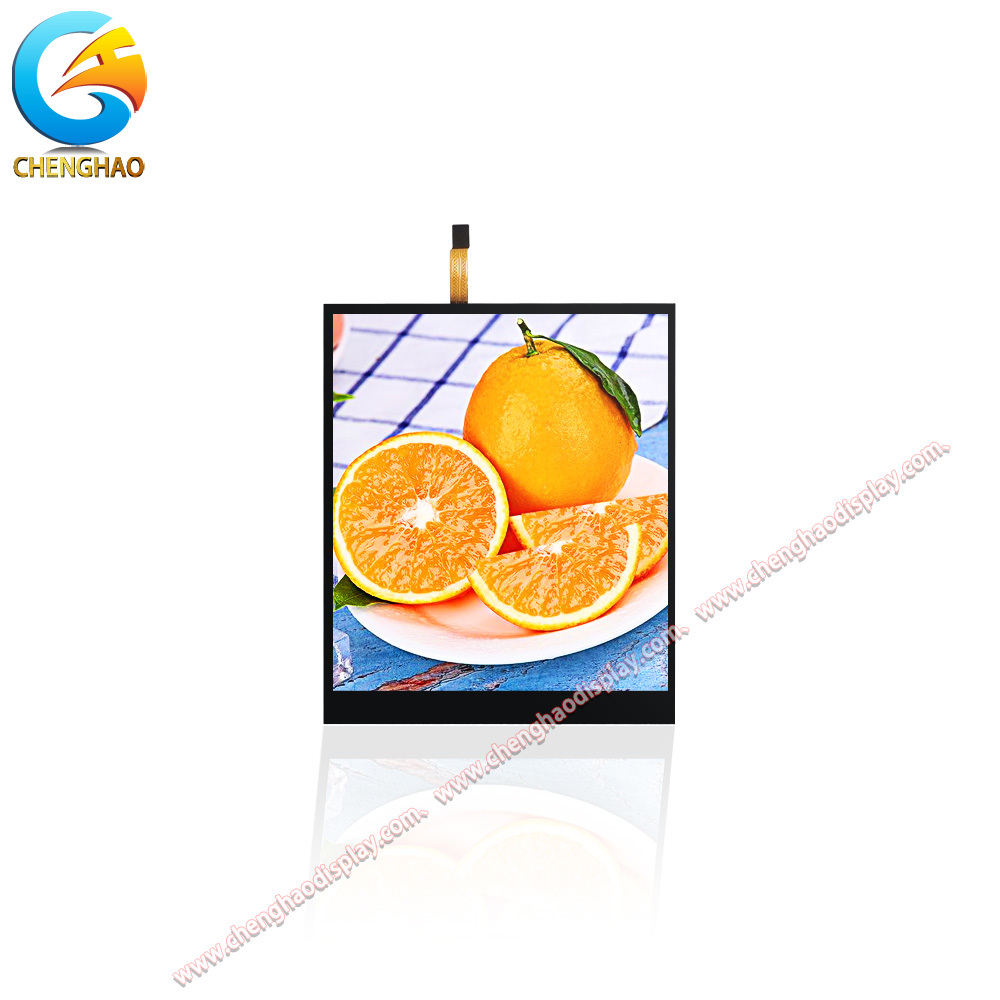

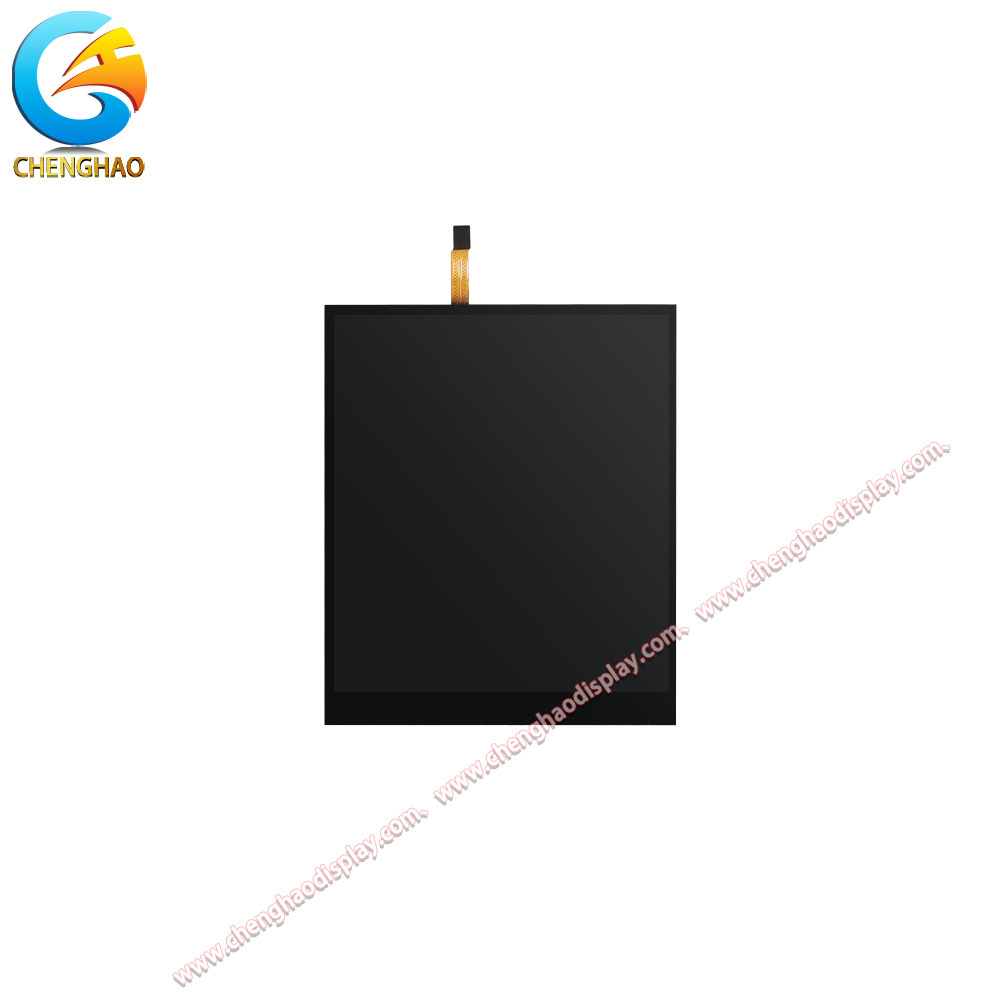

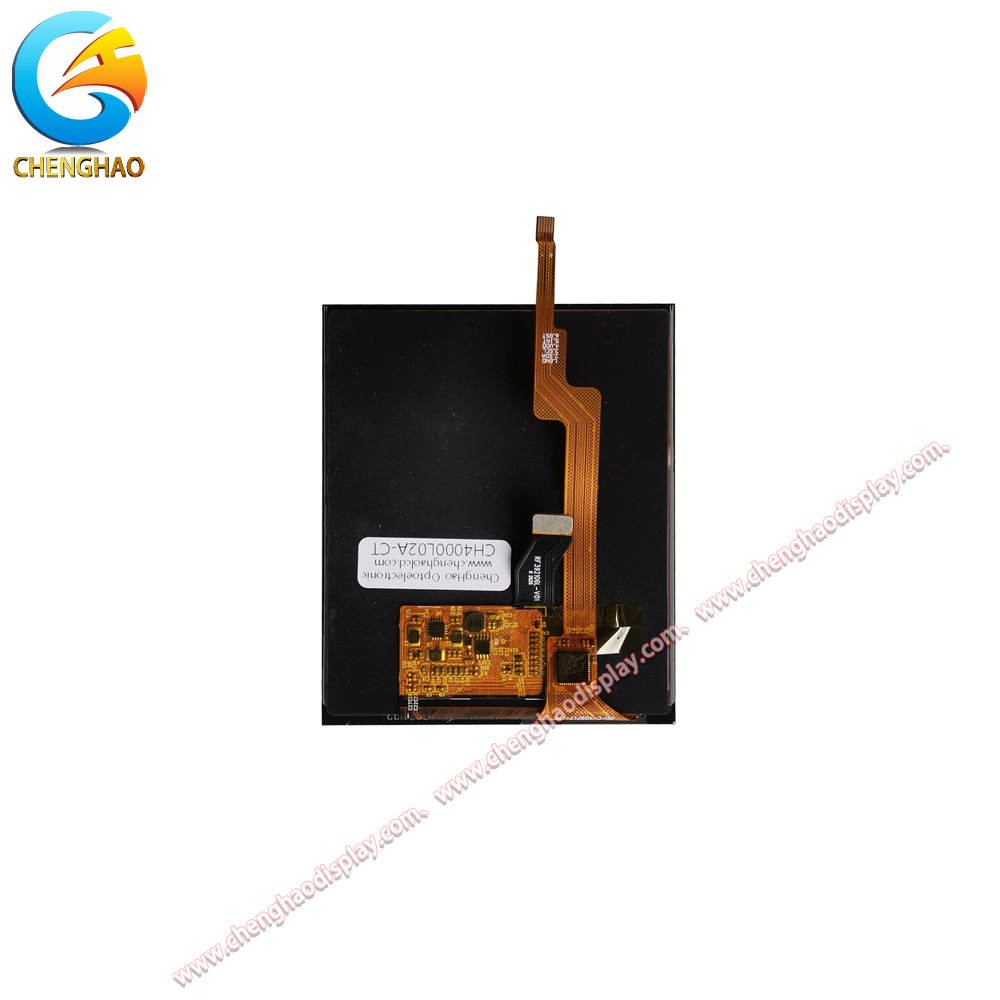

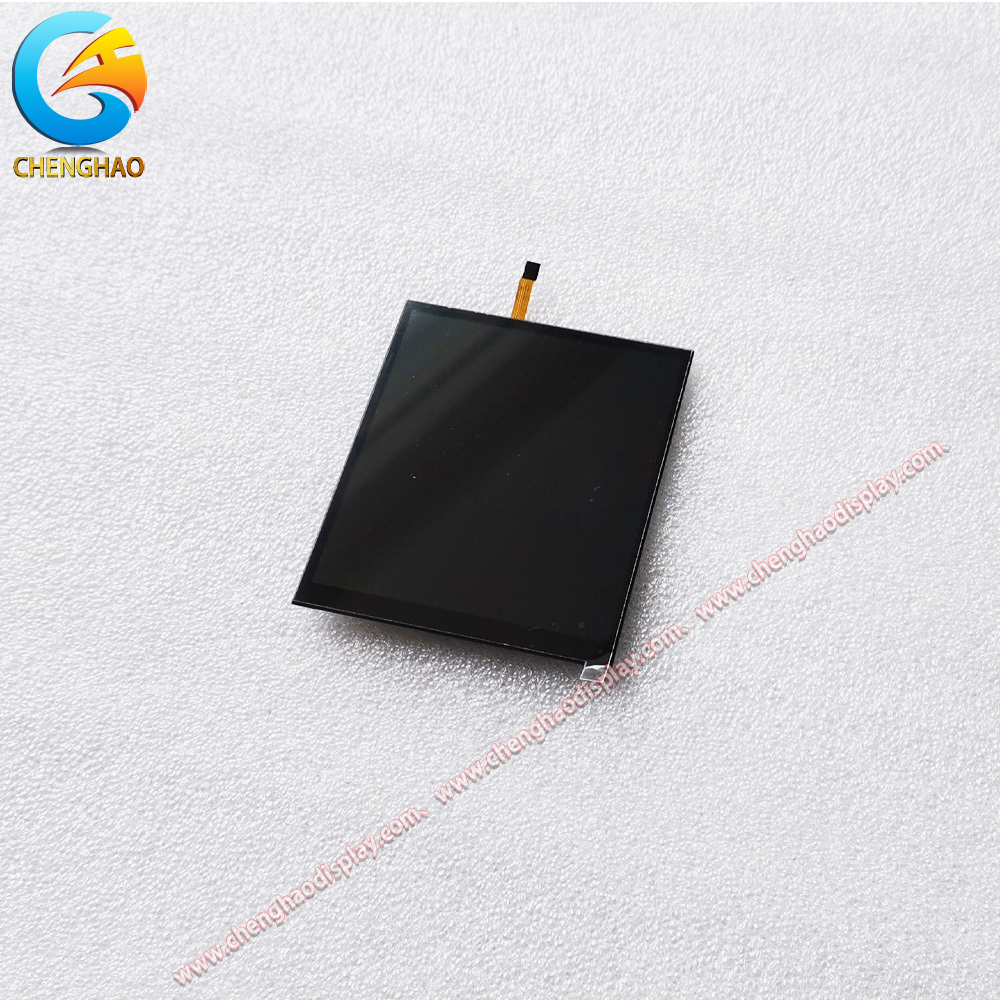

3.92 pulgadas 1080x1240 módulo de pantalla AMOLED con interfaz MIPI y toque capacitivo

Descripción del Producto

El CH400OL02A-CT es un módulo de pantalla AMOLED de 3.92 pulgadas que presenta una resolución de 1080x1240, tecnología AMOLED autoemisiva y un alto brillo de 700 cd/m² para una calidad de imagen vívida. Equipado con una interfaz MIPI DSI de 4 carriles y un panel táctil capacitivo proyectivo con estructura GFF, este módulo ofrece imágenes nítidas con amplios ángulos de visión de 80/80/80/80. El vidrio de cubierta integrado presenta una dureza de 6H y una transmitancia ≥87% para mayor durabilidad y claridad. Operando a un voltaje de E/S de 1.8V y soportando un amplio rango de temperatura de -20°C a +70°C, este módulo AMOLED compacto es ideal para instrumentos portátiles de alta gama, dispositivos médicos portátiles, herramientas de diagnóstico vestibles y paneles de control inteligentes premium que exigen negros profundos y alto contraste.

Características del Producto

1. Panel AMOLED autoemisivo de 3.92 pulgadas con negros puros

La tecnología AMOLED ofrece píxeles iluminados individualmente para una relación de contraste infinita y negros puros, proporcionando una calidad de imagen superior en comparación con las pantallas TFT LCD tradicionales para instrumentación premium y pantallas médicas.

2. Resolución ultra alta de 1080x1240 con brillo de 700 cd/m²

Con más de 1.3 millones de píxeles empaquetados en una pantalla compacta de 3.92 pulgadas y una luminancia de 700 cd/m², este módulo renderiza texto ultra nítido, gráficos detallados y colores vívidos incluso bajo una iluminación ambiental brillante.

3. Interfaz MIPI DSI de 4 carriles para transferencia de datos de alta velocidad

La interfaz MIPI admite transmisión de video de alto ancho de banda, ideal para aplicaciones de imágenes en tiempo real, pantallas de osciloscopio e interfaces gráficas de usuario que requieren tasas de fotogramas fluidas.

4. Táctil capacitivo GFF con vidrio de cubierta templado 6H

El panel táctil capacitivo proyectivo con estructura GFF combina una transmitancia óptica ≥87% con un vidrio de cubierta resistente a los arañazos 6H, lo que permite una interacción multitáctil receptiva con una durabilidad excepcional para dispositivos portátiles desplegados en campo.

5. Amplio rango de temperatura (-20°C a +70°C) y bajo voltaje de E/S de 1.8V

Diseñado para aplicaciones alimentadas por batería y exteriores, el amplio rango de temperatura de funcionamiento y la operación de bajo voltaje garantizan un rendimiento confiable en instrumentos portátiles y equipos de monitoreo ambiental.

Dibujo del Producto

Especificaciones Detalladas

Introducción Personalizada

Chenghao ofrece personalización profesional en módulos TFT LCD, pantallas LCD monocromáticas, módulos OLED a color y módulos OLED monocromáticos. Ofrecemos:

• Adaptación de FPC: Contorno, longitud y número de pines de FPC personalizados para que coincidan con el diseño de su carcasa y conector.
• Adaptación de Interfaz: Opciones de interfaz SPI, MCU, RGB, MIPI, LVDS, EDP y HDMI disponibles para adaptarse a su plataforma host.
• Ajuste de Brillo: Desde 200-300 cd/m² estándar hasta más de 500 cd/m² de alto brillo, calibrado para aplicaciones interiores o legibles a la luz del sol.
• Integración Táctil: Configuraciones táctiles capacitivas, táctiles resistivas o sin táctil según los requisitos de su producto.
• Recubrimiento Antirreflejos: Tratamiento de superficie AG para reducir los reflejos ambientales en entornos exteriores y de alto brillo.
• Personalización del Vidrio de Cubierta: Grosor, forma, color e impresión de serigrafía de vidrio adaptados para que coincidan con la marca y el diseño industrial de su producto.

Póngase en contacto con nuestro equipo de ingeniería con sus especificaciones para una solución a medida.

Casos de Aplicación

• Dispositivos Médicos Portátiles de Alta Gama: La resolución AMOLED ultra nítida de 1080x1240 con negros puros y brillo de 700 cd/m² permite una visualización nítida de signos vitales e imágenes de diagnóstico en monitores de pacientes portátiles y dispositivos de ultrasonido portátiles.
• Instrumentos de Diagnóstico Vestibles Premium: El tamaño compacto de 3.92 pulgadas, la operación de bajo consumo de 1.8V y el táctil capacitivo lo hacen adecuado para oxímetros de pulso avanzados, lectores de ECG portátiles y rastreadores de salud vestibles que requieren una salida de pantalla vívida.
• Osciloscopios Industriales y Equipos de Prueba: La interfaz MIPI DSI de alto ancho de banda admite la representación de formas de onda en tiempo real a alta resolución, ideal para osciloscopios portátiles, analizadores de espectro e instrumentos de prueba de campo donde la claridad de la forma de onda es crítica.
• Terminales de Datos Portátiles para Exteriores: El brillo de 700 cd/m², el vidrio resistente a los arañazos 6H y el amplio rango de temperatura de -20°C a +70°C garantizan un funcionamiento confiable para escáneres de logística, rastreadores de cadena de frío y PDAs industriales para exteriores.

Preguntas Frecuentes

P1: ¿Cuál es el protocolo de interfaz para esta pantalla AMOLED?

Este módulo utiliza la interfaz MIPI DSI de 4 carriles para el panel AMOLED y I2C para el controlador táctil capacitivo, proporcionando transmisión de video de alta velocidad y comunicación de datos táctiles.

P2: ¿Cómo se compara AMOLED con las pantallas TFT LCD tradicionales para esta aplicación?

La tecnología AMOLED ofrece píxeles autoemisivos para negros puros, relación de contraste infinita, mayor gama de colores y un perfil más delgado en comparación con las pantallas TFT LCD, lo que la hace ideal para dispositivos portátiles premium.

P3: ¿Qué gestos táctiles son compatibles?

El panel táctil capacitivo GFF admite gestos multitáctiles (hasta 5 puntos), que incluyen tocar, deslizar y pellizcar para hacer zoom, configurables a través del controlador táctil I2C.

P4: ¿Se puede ajustar el brillo de la pantalla?

Sí, el brillo AMOLED se puede ajustar dinámicamente a través de la interfaz de comandos MIPI DSI, lo que permite un control automático del brillo basado en la retroalimentación del sensor de luz ambiental para la optimización de la energía.

P5: ¿El vidrio de cubierta es reemplazable o personalizable?

Sí. Chenghao ofrece opciones de vidrio de cubierta personalizadas que incluyen grosor, forma, color, impresión de serigrafía y tratamientos de superficie para que coincidan con los requisitos de diseño industrial de su producto.
