5 pulgadas IPS TFT módulo de pantalla LCD 1024x600 LVDS 500 Nits para HMI industrial

Descripción del producto

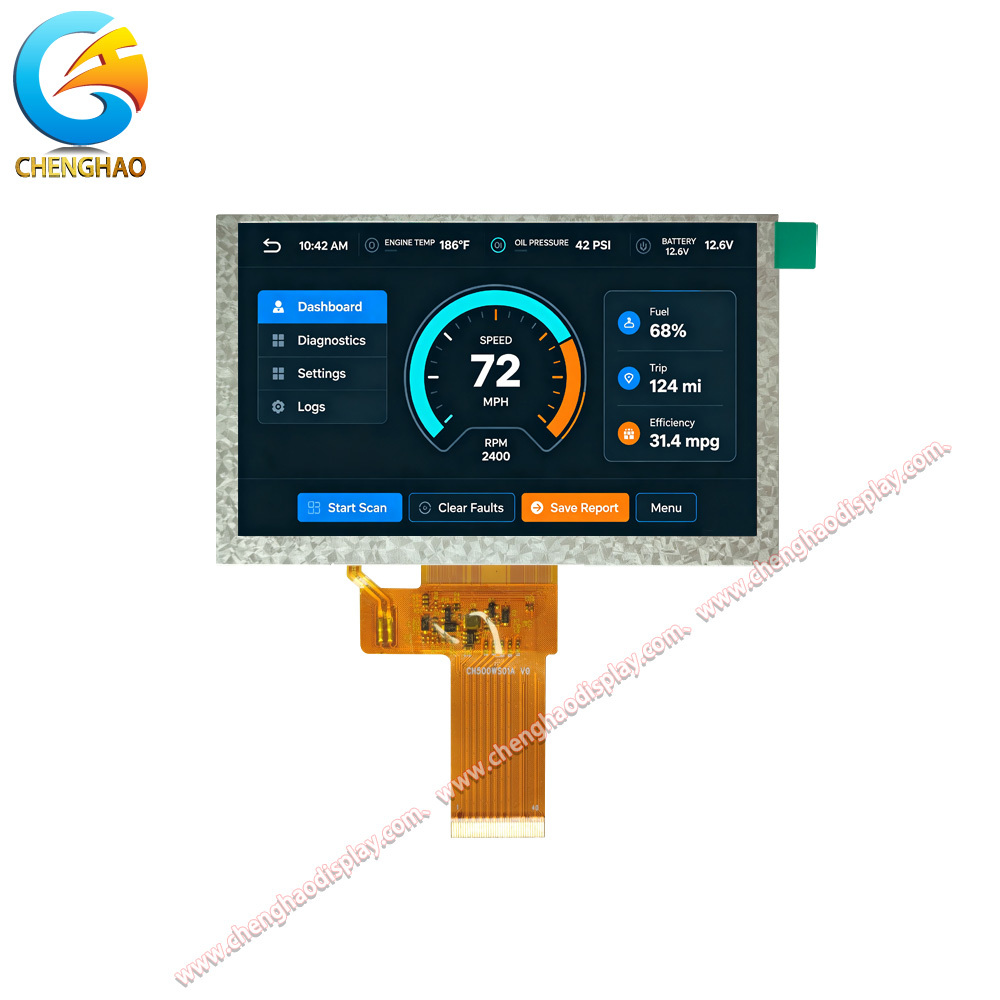

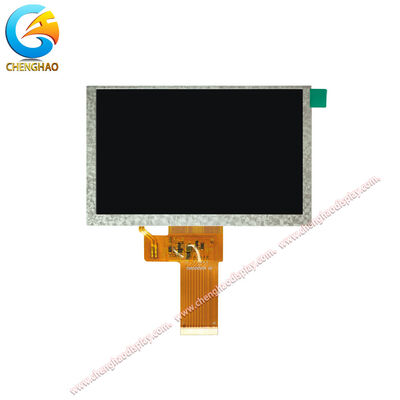

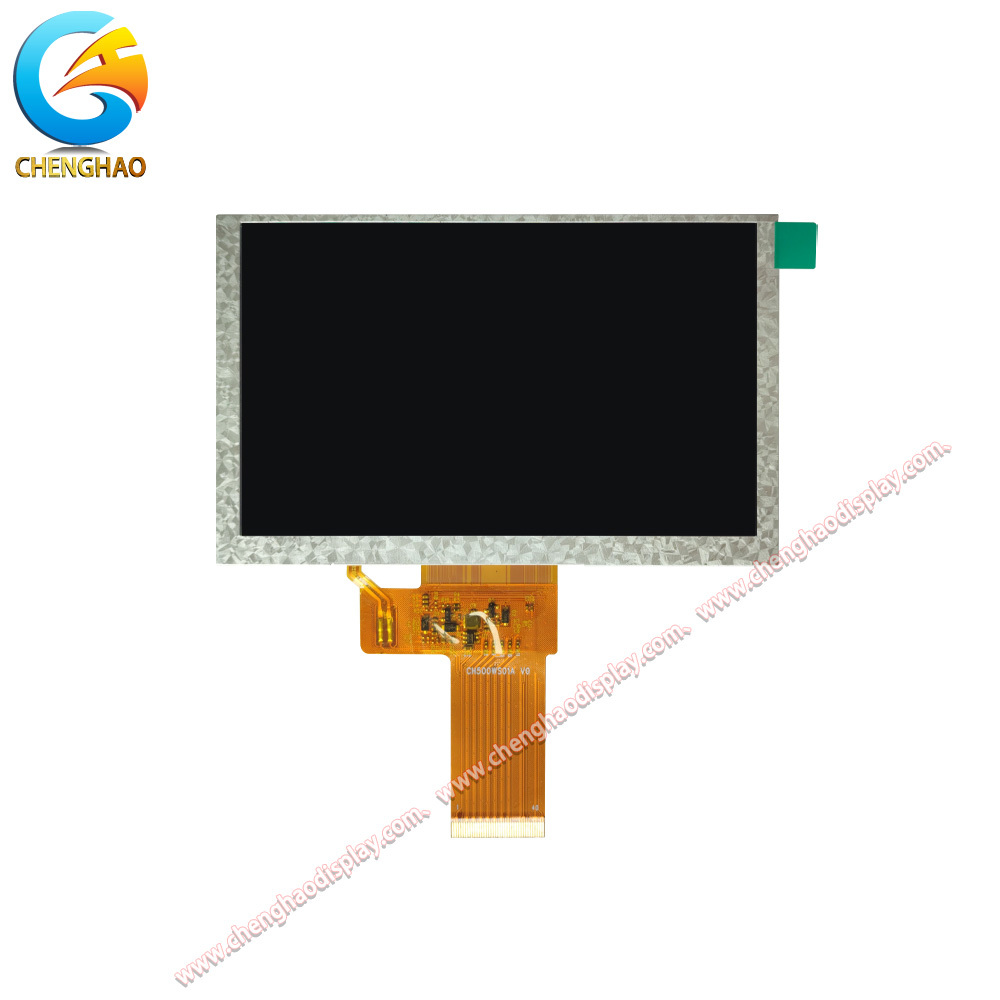

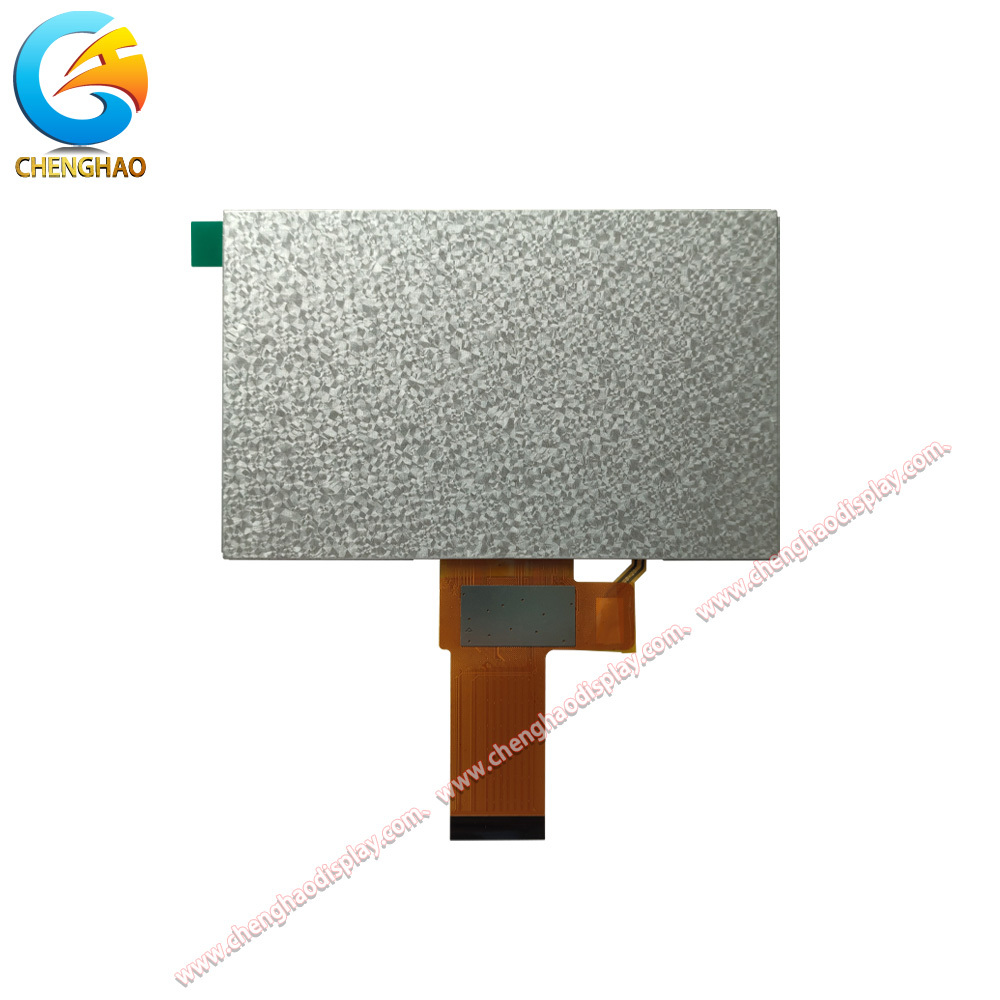

El CH500WS01A es un módulo de pantalla LCD TFT IPS de 5,0 pulgadas con una resolución de 1024 x (RGB) x 600 y una interfaz LVDS de 40 pines.y una dirección de visión 85/85/85/85 para una legibilidad constante desde múltiples posicionesEl panel utiliza un modo IPS de transmisión normalmente negro con un contorno de 120,7 x 75,8 mm y un área activa de 108,03 x 64,8 mm.mientras que la temperatura de almacenamiento oscila entre -30 y +80 grados CelsiusEl módulo no tiene panel táctil y está diseñado para paneles industriales HMI, instrumentación, terminales de control y sistemas de visualización integrados que requieren una interfaz LVDS estable y un suministro a largo plazo.

Características del producto

• La resolución 1024 x (RGB) x 600 proporciona texto nítido, gráficos y contenido de la interfaz del operador.
• Un brillo típico de 500 cd/m2 permite una visión clara en la mayoría de los ambientes industriales interiores y controlados.
• La tecnología IPS con una dirección de visión 85/85/85/85 mantiene la consistencia de la imagen desde todos los lados.
• Una interfaz LVDS de 40 pines simplifica la integración con las placas de control industriales y las plataformas de controladores de visualización.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Chenghao ofrece servicios de módulos de visualización personalizados para módulos TFT LCD, pantallas mono LCD, módulos OLED en color y módulos OLED mono.Selección de interfaz, ajuste de brillo, integración táctil, tratamiento de superficie anti-reflejo y diseño de vidrio de cubierta.

• La personalización de FPC incluye contorno, longitud, número de pines y diseño de conectores.
• Las opciones de interfaz incluyen LVDS, SPI, MCU, RGB, MIPI, EDP y HDMI.
• El brillo se puede ajustar para el uso estándar en interiores o ambientes con mayor luz ambiente.
• El toque capacitivo, el toque resistivo y las configuraciones sin toque están disponibles.
• El tratamiento de superficie de AG puede reducir los reflejos en áreas de instalación luminosas.
• El vidrio de cubierta se puede personalizar según el grosor, la forma, el color y la impresión de seda.

Casos de aplicación

• Los paneles HMI industriales:La resolución de 1024 x 600 y la interfaz LVDS admiten paneles de mando claros del operador, pantallas de estado de la máquina y terminales de control.
• Equipo de ensayo y medición:Los ángulos de visión amplios y la salida de color estable ayudan a los técnicos a leer formas de onda, valores y menús desde diferentes posiciones.
• Los terminales de quioscos y de control:El contorno compacto de 5,0 pulgadas y la interfaz de 40 pines simplifican la integración en sistemas embebidos con espacio limitado.
• Equipo de control del edificio:Una pantalla de 500 cd/m2 y un amplio rango de temperaturas permiten un funcionamiento fiable en ambientes interiores controlados.
