Módulo de pantalla LCD IPS TFT de 4,3 pulgadas 480x272 SPI QSPI MCU para HMI industrial

Descripción del producto

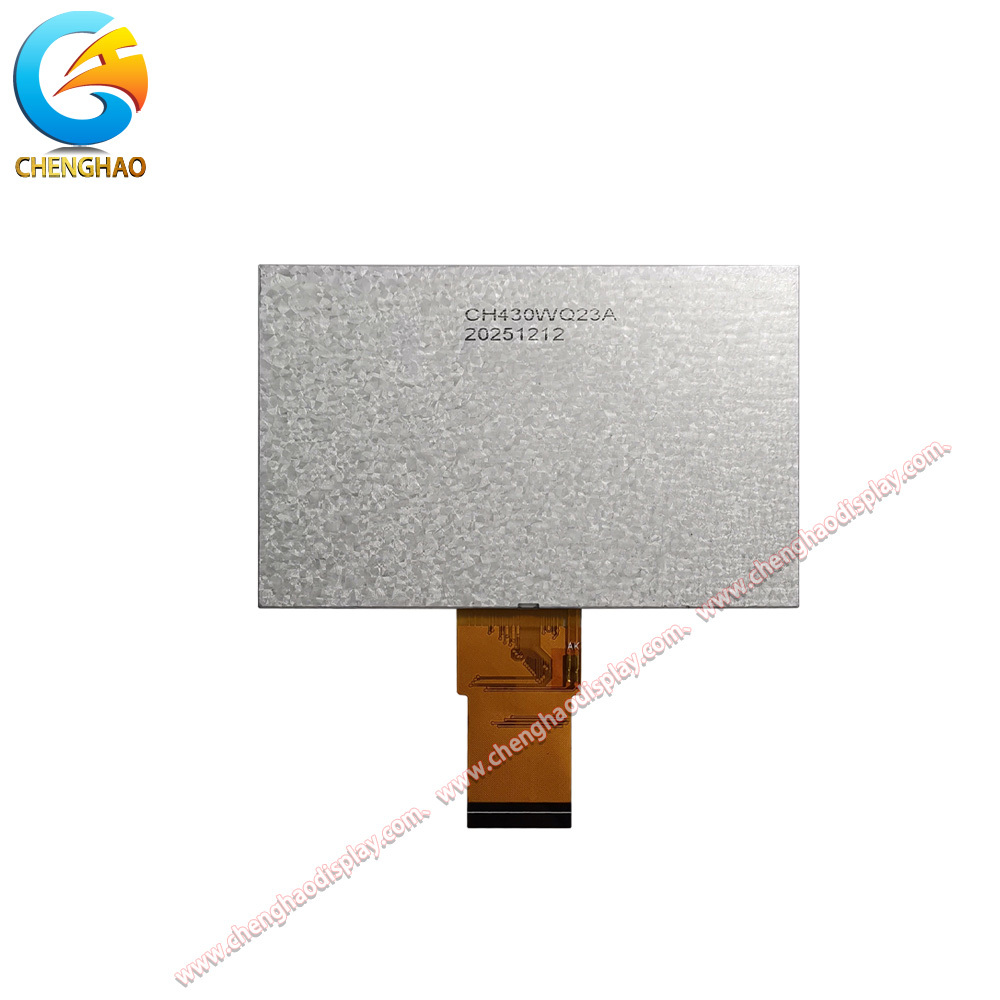

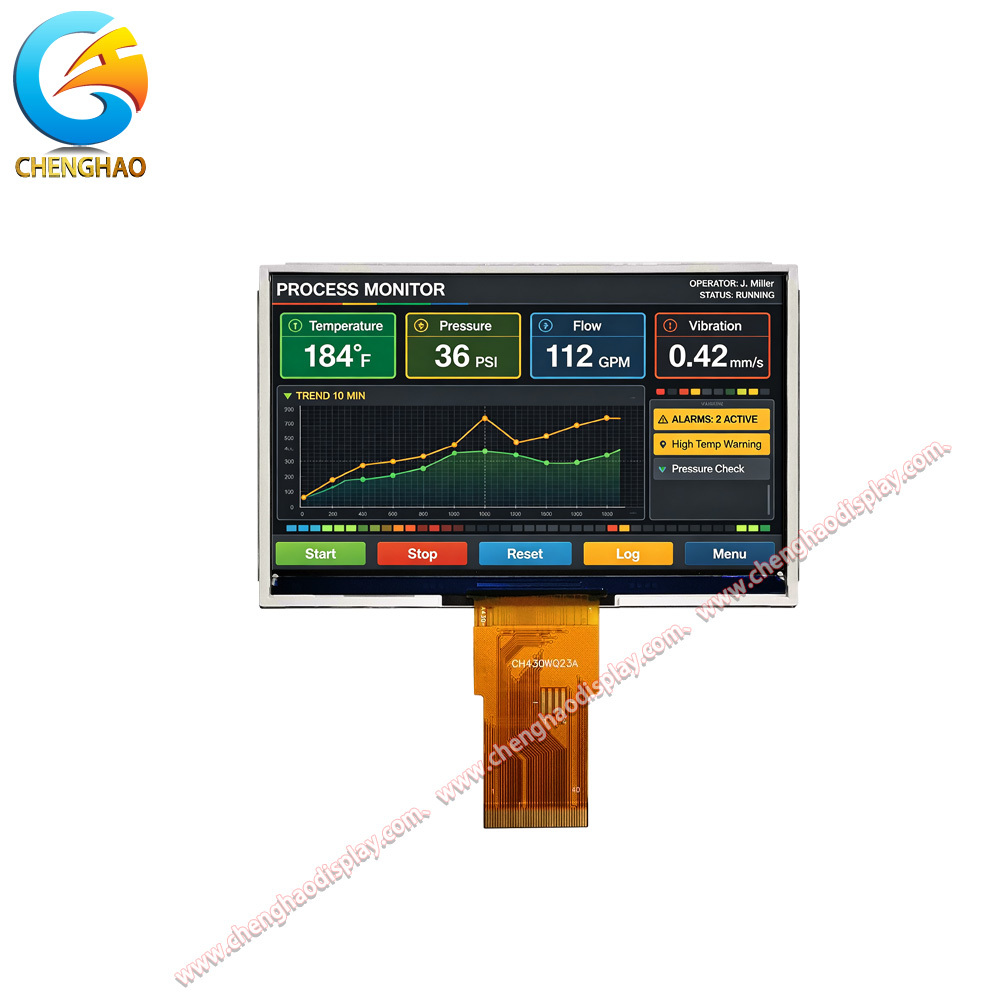

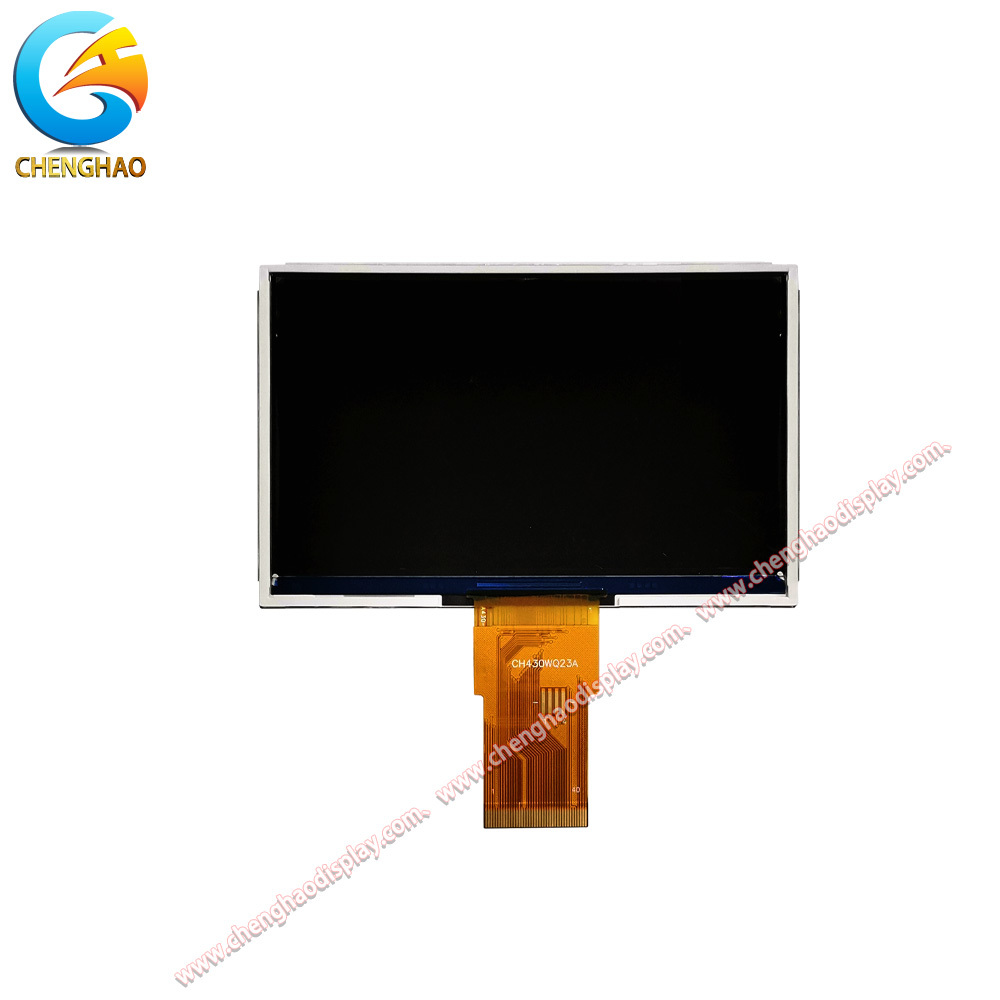

El CH430WQ23A es un módulo de pantalla LCD TFT IPS de 4.3 pulgadas con resolución 480 x (RGB) x 272 y soporte flexible de interfaces SPI, QSPI y MCU. Proporciona un brillo típico de 300 cd/m2, 16.7 millones de coloresLa pantalla utiliza un modo IPS de transmisión normalmente en negro y una conexión FPC de 40 pines.Conto de 2 mm y 95.04 x 53,86 mm área activa se ajusta a equipos de control compactos y diseños de pantalla incrustados. El rango de temperatura de funcionamiento es de -20 a +70 grados Celsius, con almacenamiento de -30 a +80 grados Celsius.Este módulo no táctil es adecuado para paneles industriales HMI, instrumentos, monitores de proceso y terminales de control que requieren una interfaz seria o paralela estable.

Características del producto

• La resolución 480 x (RGB) x 272 proporciona texto claro, gráficos e información de estado para las interfaces incrustadas.
• El soporte de interfaces SPI, QSPI y MCU proporciona flexibilidad en diferentes controladores de host y plataformas de diseño.
• Una dirección de visión 80/80/80/80 mantiene la consistencia de la imagen desde múltiples posiciones del operador.
• Un diseño compacto de 40 pines sin contacto permite una integración sencilla en el equipo de control industrial.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Chenghao ofrece servicios de módulos de visualización personalizados para módulos TFT LCD, pantallas mono LCD, módulos OLED en color y módulos OLED mono.Selección de interfaz, ajuste de brillo, integración táctil, tratamiento de superficie anti-reflejo y diseño de vidrio de cubierta.

• La personalización de FPC incluye contorno, longitud, número de pines y diseño de conectores.
• Las opciones de interfaz incluyen SPI, QSPI, MCU, RGB, LVDS, MIPI, EDP y HDMI.
• El brillo se puede ajustar para el uso estándar en interiores o ambientes con mayor luz ambiente.
• El toque capacitivo, el toque resistivo y las configuraciones sin toque están disponibles.
• El tratamiento de superficie de AG puede reducir los reflejos en áreas de instalación luminosas.
• El vidrio de cubierta se puede personalizar según el grosor, la forma, el color y la impresión de seda.

Casos de aplicación

• Los paneles HMI industriales:La pantalla de 480 x 272 y las interfaces flexibles SPI, QSPI y MCU admiten controles compactos de la máquina y terminales de estado.
• Equipo de monitoreo de procesos:Los datos de funcionamiento claros y la dirección de visión 80/80/80/80 ayudan a los operadores a leer los valores del proceso desde diferentes posiciones.
• Display de la instrumentaciónUn FPC de 40 pines y un contorno compacto de 4,3 pulgadas simplifican la integración en el equipo de medición y control.
• Terminal de control integrado:El diseño no táctil y el amplio rango de temperaturas apoyan un funcionamiento confiable en entornos interiores monitoreados.
