Módulo de pantalla LCD IPS TFT de 2.8 pulgadas 240x320 QSPI 300 nits para HMI industrial

Descripción del producto

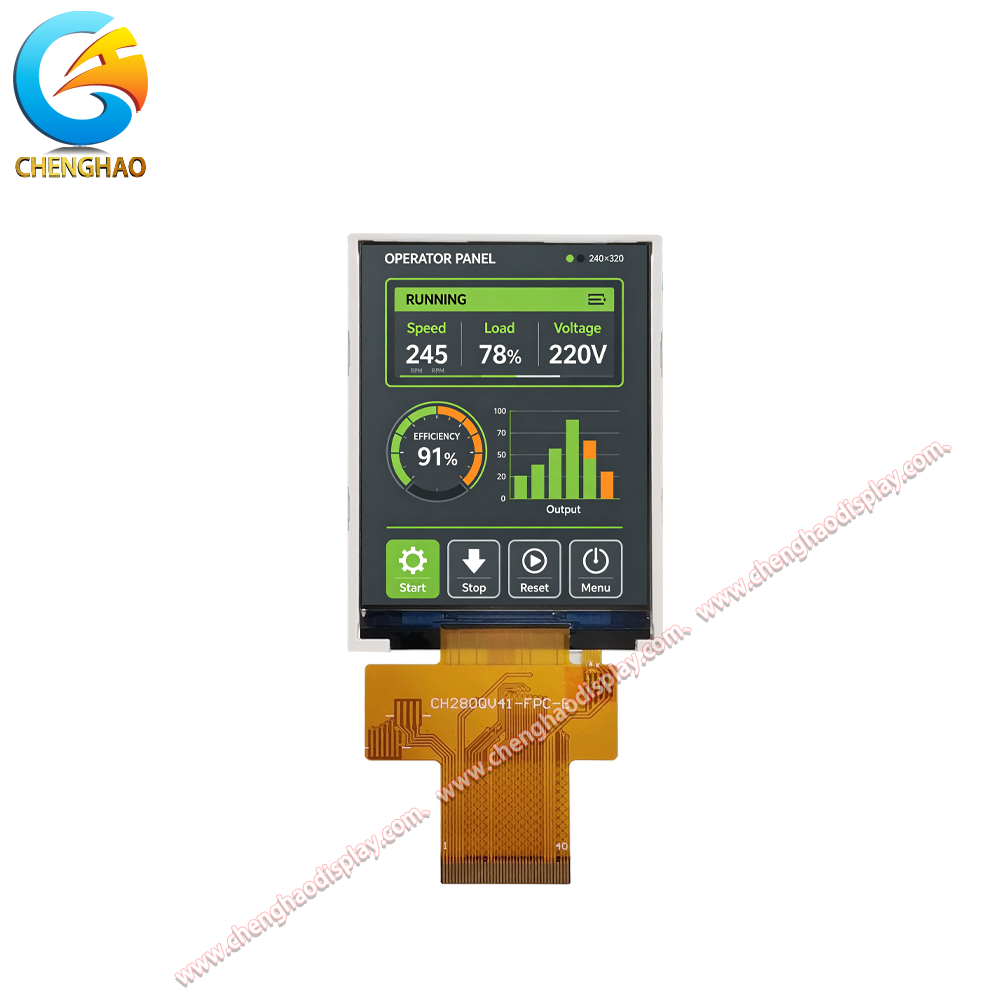

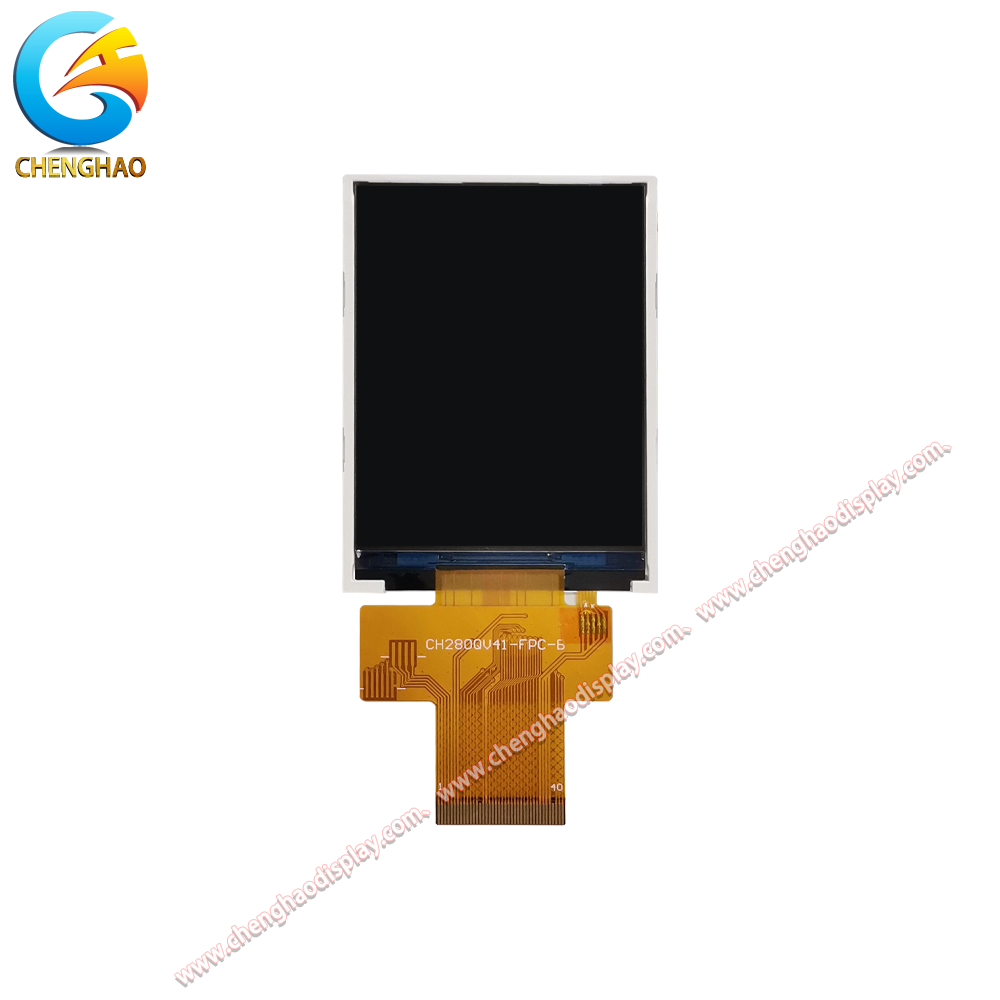

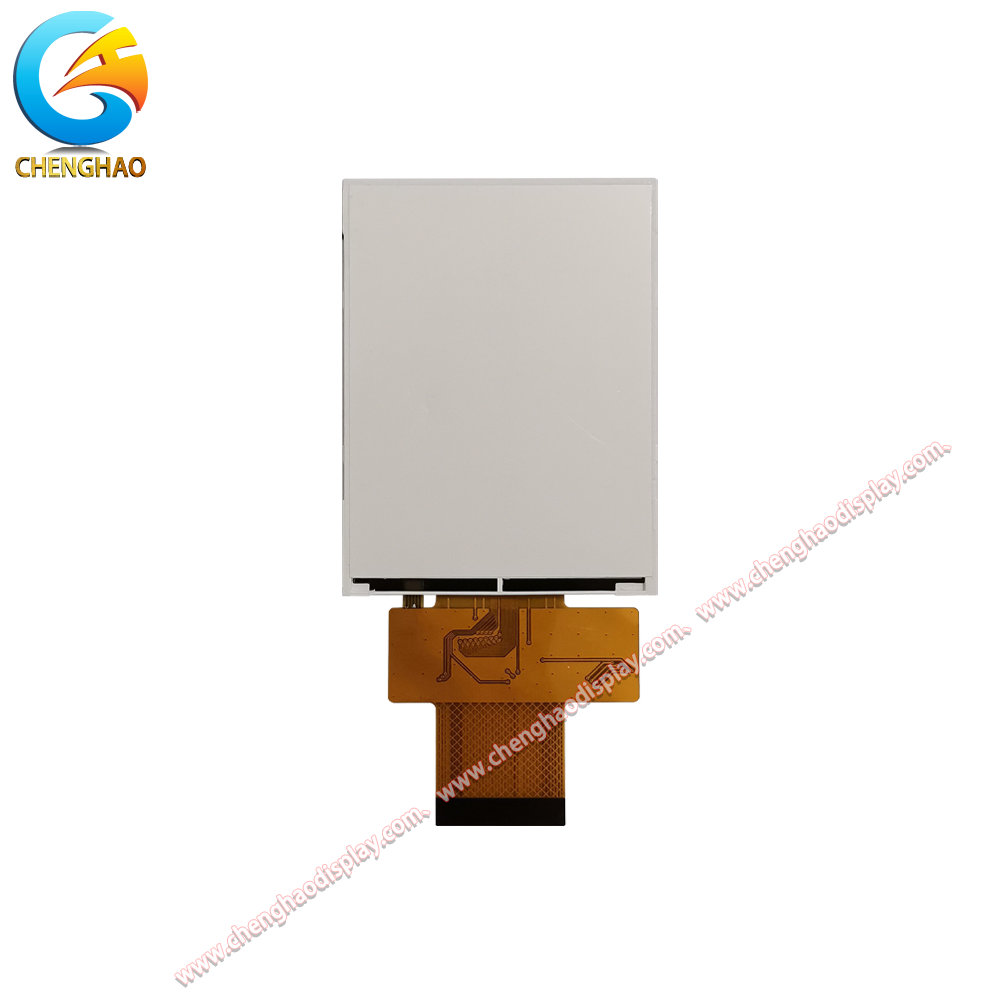

El CH280QV41A es un módulo de pantalla LCD TFT IPS de 2.8 pulgadas con una resolución de 240 x (RGB) x 320 y una interfaz QSPI de 40 pines. Proporciona un brillo típico de 300 cd/m2, 262K colores y una dirección de visualización de 80/80/80/80 para una legibilidad constante desde múltiples posiciones. El panel utiliza un modo IPS transmisivo normalmente negro con un contorno de 50.00 x 69.20 mm y un área activa de 43.20 x 57.60 mm. El rango de temperatura de funcionamiento es de -20 a +70 grados Celsius, mientras que el rango de temperatura de almacenamiento es de -30 a +80 grados Celsius. Este módulo sin pantalla táctil es adecuado para paneles HMI industriales compactos, instrumentos portátiles, terminales de control y sistemas de visualización integrados que requieren una conexión QSPI estable.

Características del producto

• Una resolución de 240 x (RGB) x 320 admite menús, valores y pantallas de estado claros en formato vertical.
• Una interfaz QSPI de 40 pines simplifica la conexión a controladores integrados compactos y plataformas de visualización.
• Una dirección de visualización de 80/80/80/80 mantiene la consistencia de la imagen desde múltiples posiciones del operador.
• El diseño compacto de 2.8 pulgadas sin pantalla táctil se adapta a equipos industriales y portátiles con espacio limitado.

Dibujo del producto

Especificaciones detalladas

Introducción personalizada

Chenghao ofrece servicios personalizados de módulos de visualización para módulos LCD TFT, pantallas LCD monocromáticas, módulos OLED a color y módulos OLED monocromáticos. La personalización cubre el diseño del FPC y la configuración de pines, la selección de la interfaz, el ajuste del brillo, la integración de la pantalla táctil, el tratamiento de superficie antirreflejos y el diseño del vidrio de cubierta.

• La personalización del FPC incluye el contorno, la longitud, el número de pines y el diseño del conector.
• Las opciones de interfaz incluyen QSPI, SPI, MCU, RGB, LVDS, MIPI, EDP y HDMI.
• El brillo se puede ajustar para uso interior estándar o entornos con mayor luz ambiental.
• Hay disponibles configuraciones de pantalla táctil capacitiva, resistiva y sin pantalla táctil.
• El tratamiento de superficie AG puede reducir los reflejos en áreas de instalación luminosas.
• El vidrio de cubierta se puede personalizar en cuanto a grosor, forma, color e impresión de seda.

Casos de aplicación

• Paneles HMI industriales compactos: El diseño vertical de 240 x 320 y la interfaz QSPI admiten controles, valores e indicadores de estado claros en equipos pequeños.
• Instrumentos portátiles: Un contorno compacto de 2.8 pulgadas y un FPC de 40 pines ayudan a adaptar herramientas de medición y dispositivos de control portátiles con espacio interno limitado.
• Terminales de control de procesos: La dirección de visualización de 80/80/80/80 mantiene las lecturas visibles desde diferentes posiciones del operador en unidades de control compactas.
• Dispositivos de monitoreo integrados: Amplio rango de temperatura de funcionamiento y una construcción sin pantalla táctil admiten un uso de visualización confiable en equipos interiores monitoreados.
